10

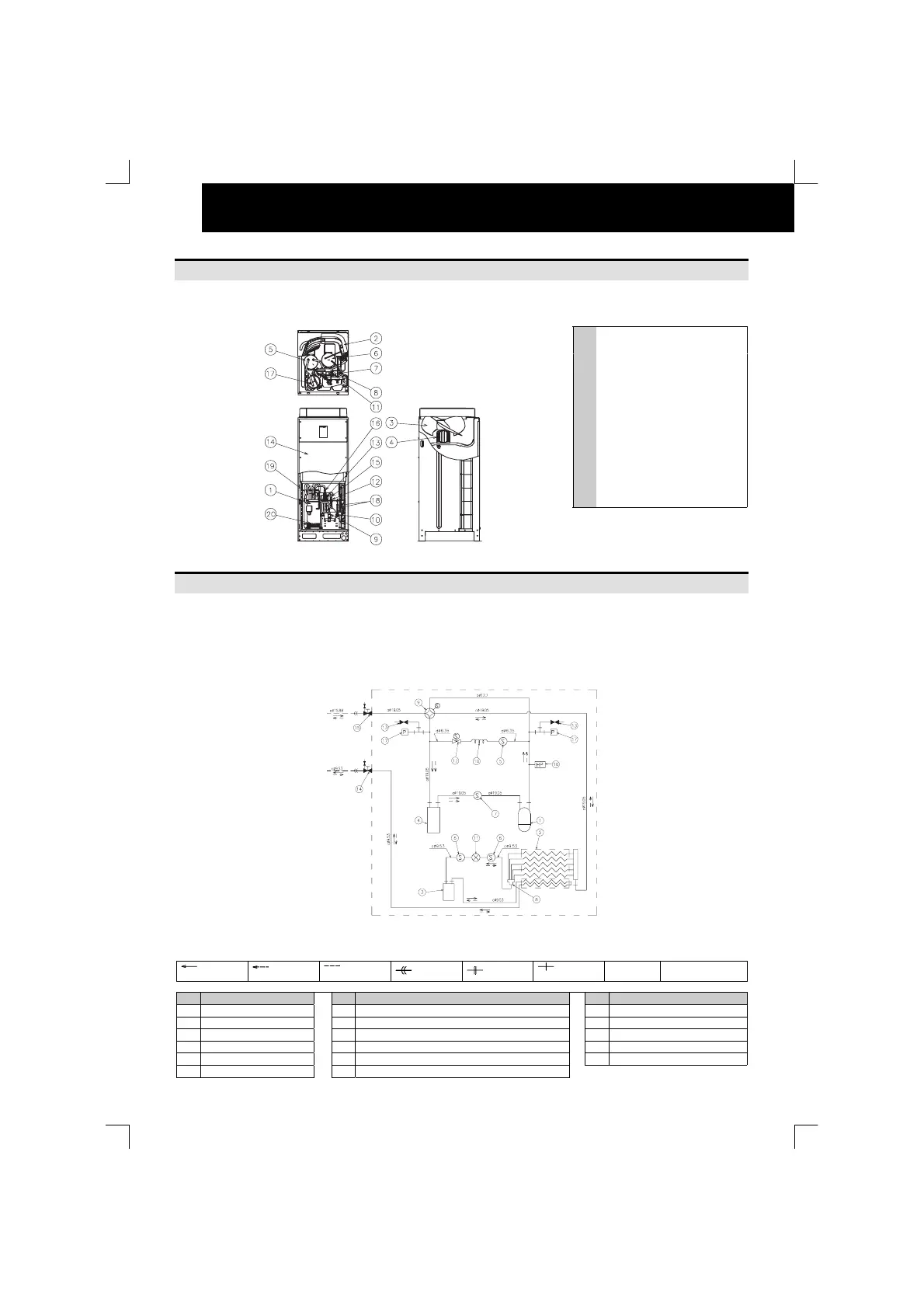

NAVNE PÅ DELE
8. NAVNE PÅ DELE
Eksempler på navne på dele, hvis der ønskes yderligere information, henvises der til det tekniske katalog.

Udendørsenhed (5hk) FSN
Nr. Navn på del
1 Kompressorinverter
2 Varmeveksler
3 Ventilatorvinge
4 Ventilatormotor
5 Akkumulator
6 Væskebeholder
7 Mikrocomputerstyret eksp.- ventil
8 Kontraventil
9 Stopventil, gasledning
10 Stopventil, væskeledning
11 Kontrolled (lav)
12 Kontrolled (høj)
13 El-boks
14 Lavtrykssensor
15 Højtrykssensor
16 Højtryks-sikkerhedsafbryder
17 Filter
18 Filter
19 Olievarmer (til olieseparator)
20 Krumtaphusvarmer (til kompressor)
9. KØLEMIDDELKREDSLØB FSN(E)
Eksempel på kølemiddelkredsløb. Hvis der ønskes yderligere information, henvises der til det tekniske katalog.
5FSN
: Kølemiddelflow
ved køling
: Kølemiddelflow
ved opvarmning
:Kølerørføring
på stedet
:Bertletilslutning
:Flangetilslutning
: Slagloddet
tilslutning
Kølemiddel:
R410A
Testtryk for lufttæthed:
4,15 MPa
Nr. Navn på del Nr. Navn på del Nr. Navn på del
1 Kompressor 7 Filter 3/4 (udendørs) 13 Kontrolled
2 Varmeveksler i udendørsenhed 8 Mikro-computerstyret ekspansionsventil (udendørs) 14 Stopventil for væskeledning
3 Modtager 9 Fordeler (udendørs) 15 Stopventil for gasledning
4 Akkumulator 10 Kontraventil 16 Højtryks-sikkerhedsafbryder
5 Filter (udendørs) 11 Kapillarrør 17 Sensor for kølemiddeltryk
6 Filter (udendørs) 12 Elektromagnetisk ventil (gasomløb)
