16
KØLEMIDDELRØR
Ó FORSIGTIG:
Forholdsregler i forb. med kølerørenes ender
Ved udførelse af rørgennemføringer gennem væg,
skal rørenden beskyttes med en hætte.
Læg ikke røret direkte på jorden

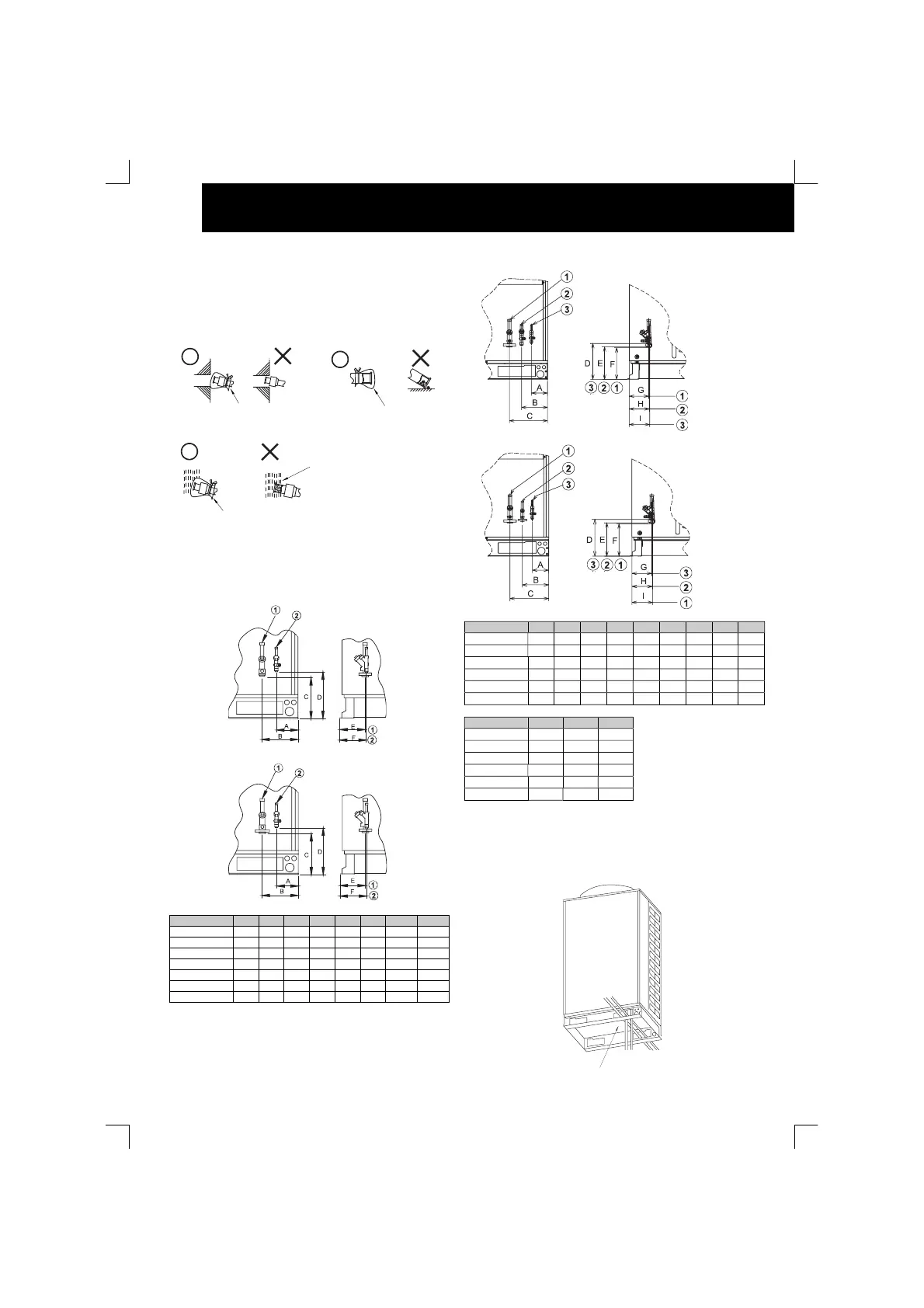

 Placering af rørforbindelserne på udendørsenheden
- Tilslut rørene til henholdsvis væskeledningens stopventil
og gasledningens stopventil på udendørsenheden
sådan som vist.
RAS-5-8FSN
RAS-10-30FSN
MODEL A B C D E F 1 2
RAS-5FSN
138 242 232 306 155 155 15.88 9.53
RAS-8FSN(E)
137 241 238 306 155 156 19.05 9.53
RAS-10FSN(E)
137 227 247 306 151 156 22.2 9.53
RAS-16FSN
137 227 254 295 171 173 28.6 12.7
RAS-20FSN
137 233 247 287 141 150 28.6 15.88
RAS-24FSN
138 234 247 274 159 171 28.6 15.88
RAS-30FSN
138 234 247 274 159 171 31.75 19.05
BEMÆRK:
1: Ø rørforbindelse for kølegas.
2: Ø rørforbindelse for kølevæske.
RAS 8/10FXN(E)
RAS 16~30FXN
MODEL
A
B C
D E
F
G
H
I
RAS-8FXN(E)
119 195 284 305 253 247 151 156 156
RAS-10FXN(E)
119 195 284 305 253 247 151 156 156
RAS-16FXN
115 183 292 385 253 246 139 146 150
RAS-20FXN
118 186 295 381 253 246 139 146 146
RAS-24FXN
110 172 281 379 253 247 159 171 178
RAS-30FXN
110 172 281 379 253 247 159 171 178
MODEL
1
2
3
RAS-8FXN(E)
19.05 15.88 9.53
RAS-10FXN(E)
22.2 19.05 9.53
RAS-16FXN
28.6 22.2 12.70
RAS-20FXN
28.6 22.2 15.88
RAS-24FXN
28.6 25.4 15.88
RAS-30FXN
31.75 28.6 19.05
NOTE:
1:
Ø
svejsning til forbindelse af Kølegasrør.
2:
Ø Brystmøtrik til højtryksrørtilslutning til kølegas
3:
Ø utboringsenhed til forbindelse af kølevædskerør
- Rørene kan tilsluttes fra tre sider
Rigtigt
Forkert Rigtigt
Forkert
Rigtigt
Forkert
Der kan komme
regnvand ind i røret
Montér en hætte eller
vinyltape
Montér en hætte eller vinyltape
Understøttelse
Forside
Underside
Bagside
