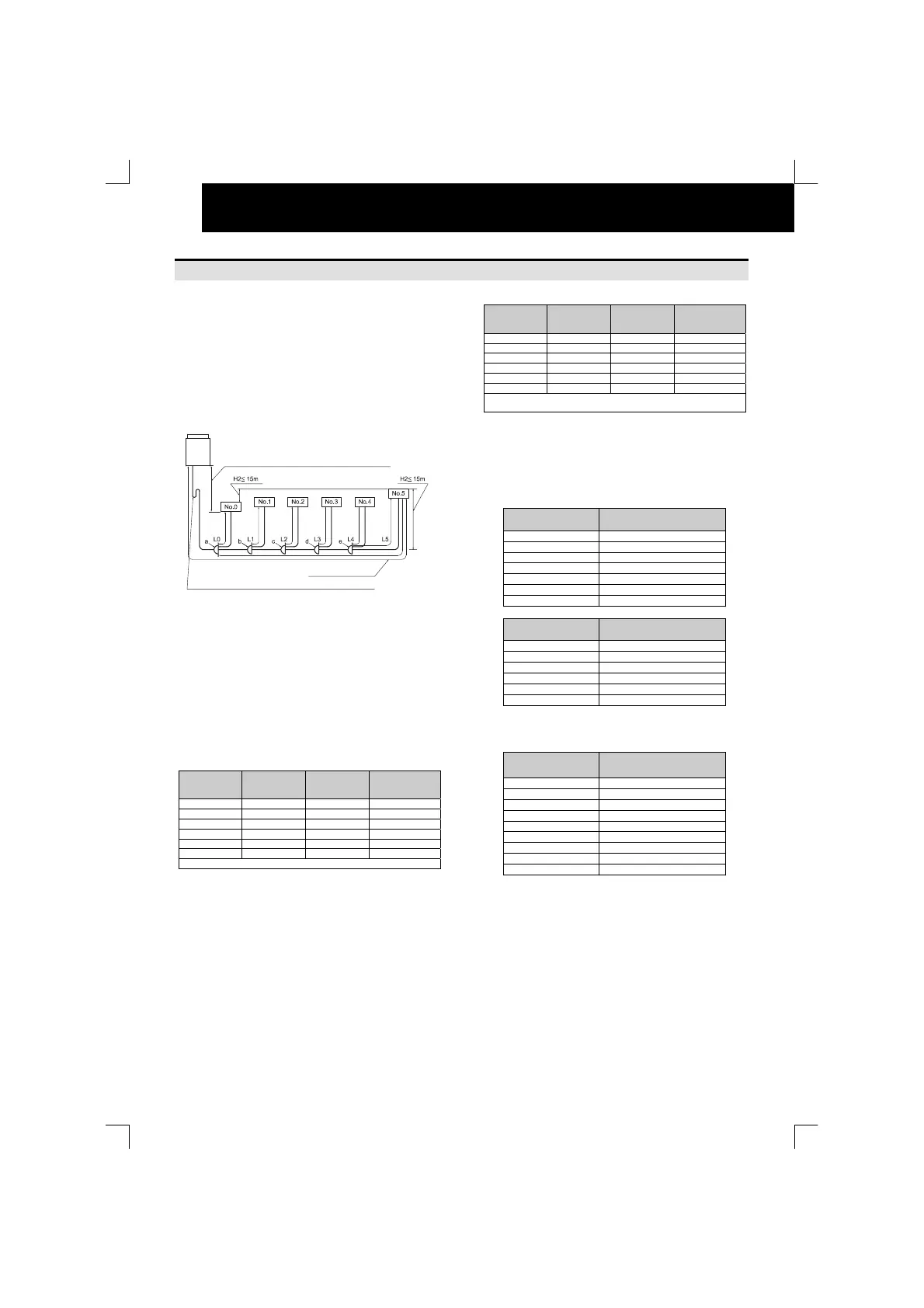

PÅFYLDNING AF YDERLIGERE KØLEMIDDEL R410A
15. PÅFYLDNING AF YDERLIGERE KØLEMIDDEL R410A
 PÅFYLDNING AF YDERLIGERE KØLEMIDDEL R410A
Selvom enheden er påfyldt kølemiddel, er det nødvendigt
at påfylde yderligere kølemiddel afhængigt af rørføringens
længde og evt. tilsluttede indendørsenheder.
A. Den nødvendige mængde yderligere kølemiddel
fastsættes ved hjælp af nedennævnte procedure og
påfyldes på systemet.
B. Notér denne yderligere kølemiddelmængde af hensyn til
senere servicearbejder.
1. Metode til beregning af yderligere kølemiddelpåfyldning
(W kg) Beregn den nødvendige mængde kølemiddel,
der skal påfyldes ved hjælp af nedenstående metode
1.1 til 1.3.
1.1. Beregning af yderligere kølemiddelpåfyldning ved
væskeledning (W1 kg)
Beregn den nødvendige mængde kølemiddel, der
skal påfyldes væskeledningen, som beskrevet
herunder, og se eksemplet for model
RAS-8FSN, og udfyld tabellen herunder.
Eksempel
Rørdiameter
(mm)
Samlet
rørlængde (m)
Yderligere
påfyldning
(Kg/m)
Subtotal
mængde (Kg)
22,2 0 0,390 0 x 0,390 = 0
19,05 0 0,280 0 x 0,280 = 0
15,88 0 0,190 0 x 0,195 = 0
12,7 0 0,120 0 x 0,120 = 0
9,53 51 0,07 51 x 0,07 = 3,57
6,35 5+3+5+3+5+3 0,03 24 x 0,03 = 0,72
Samlet yderligere påfyldningsmængde for væskeledning (W1) = 4,29 kg
Dette system (udfyld tabellen herunder)
Rørdiameter
(mm)
Samlet
rørlængde (m)
Yderligere
påfyldning
(Kg/m)
Subtotal
mængde (Kg)
22,2 0,390
19,05 0,280
15,88 0,190
12,7 0,120
9,53 0,07
6,35 0,03
Samlet yderligere påfyldningsmængde for væskeledning (W1) = kg
Ô BEMÆRK:
Det er IKKE nødvendigt at beregne
kølemiddelpåfyldning for indendørsenheder.
1.2. W
0
er mængden af kølemiddel, der er påfyldt
udendørsenheden ved afsendelsen fra fabrikken
Udendørsenhed
W0 Udendørsenhed ref.
påfyldning (Kg)
RAS-5FSN 5,4
RAS-8FSN(E) 8,5
RAS-10FSN(E) 9,5
RAS-16FSN 13,0
RAS-20FSN 19,0
RAS-24FSN 23,0
RAS-30FSN 26,0
Udendørsenhed
W0 Udendørsenhed ref.
påfyldning (Kg)
RAS-8FXN(E) 8.5
RAS-10FXN(E) 9.5
RAS-16FXN 19.0
RAS-20FXN 19.0
RAS-24FXN 26.0
RAS-30FXN 26.0
Bestem antallet af indendørsenheder, der behøver
påfyldning af ekstra kølemiddel ved hjælp
Hestekræfter W2 Yderl. påfyldning (Kg)
0,8 0
1,0 0
1,5 0
2,0 0
2,5 0
3,0 0
4,0 0
8,0 1,0
10,0 1,0
H1d50 m (Udendørsenheden er placeret højere)
H1d40 m (Udendørsenheden er placeret lavere)
Udendørsenhed
Gasledningen skal forsynes med gaslås
med olie for hver Ht meters løft
Faktisk Ltd100 m
Tilsvarende Ltd125 m
