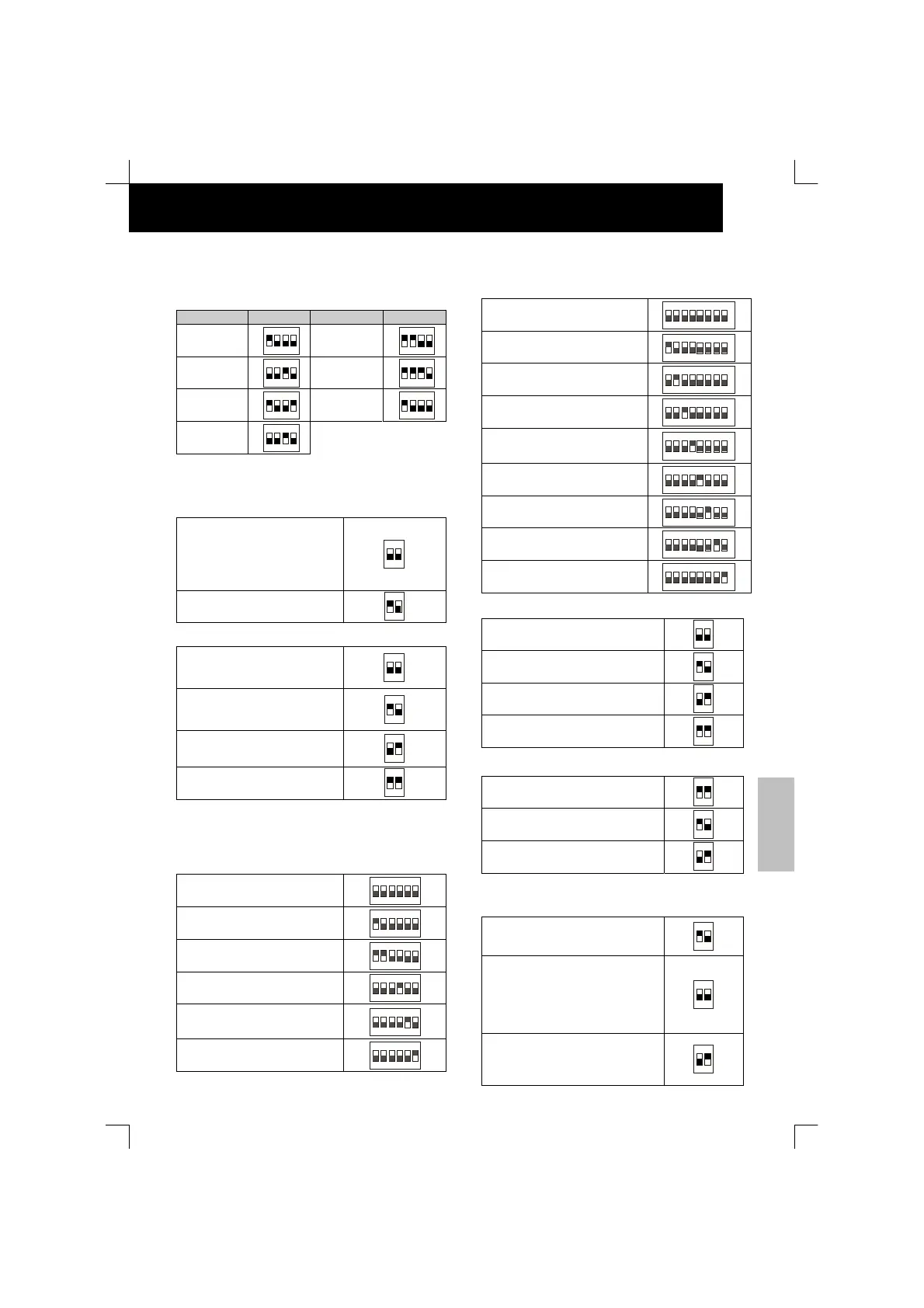

Hitachi RAS-8FSN(E)/FXN(E) - Page 219

ELEKTRISK LEDNINGSFØRING
23
DANSK
 DSW2: Kapacitetsindstillinger
Ingen indstilling kræves. Alle udendørsenheder er indstillet
som vist fra fabrikken.
Model Indstilling Model Indstilling
RAS-5FSN
ON
1 2 3 4
RAS-8FSN(E)
RAS-8FXN(E)
ON
1 2 3 4
RAS-10FSN(E)
RAS-10FXN(E)
ON
1 2 3 4
RAS-16FSN
RAS-16FXN
ON
1 2 3 4
RAS-20FSN
RAS-20FXN
ON
1 2 3 4
RAS-24FSN
RAS-24FXN
ON
1 2 3 4
RAS-30FSN
RAS-30FXN
ON
1 2 3 4
 DSW3: Højdeforskel
Indstilling kræves.
FSN(E)
Udendørsenheden er placeret højere
end indendørsenheden (0-50 m)
Udendørsenheden er placeret lavere
end indendørsenheden (0-20 m)
ON
1 2
Udendørsenheden er placeret lavere
end indendørsenheden (20-40 m)
ON
1 2
FXN(E)
Udendørsenheden er placeret højere
end indendørsenheden (0-20 m)
ON
1 2
Udendørsenheden er placeret højere
end indendørsenheden (20-50 m)
ON
1 2
Udendørsenheden er placeret lavere
end indendørsenheden (0-20 m)
ON
1 2
Udendørsenheden er placeret lavere
end indendørsenheden (20-40 m)
ON
1 2
 DSW4: Testdrift & Serviceindstillinger
Indstilling kræves. Denne vippekontakt bruges ved
servicearbejder.
Fabriksindstilling
ON
1 2 3 4 5 6
Test af kølefunktion
ON
1 2 3 4 5 6
Test af opvarmningsfunktion
ON
1 2 3 4 5 6
Tvunget kompressorstop
ON
1 2 3 4 5 6
Kombination af flere end 16
indendørsenheder
ON
1 2 3 4 5 6
Drift med udskiftningskompressor
ON
1 2 3 4 5 6
 DSW5: NØDDRIFT AF KOMPRESSOR
Indstillingen kræves ikke. Alle kompressorer kører
undtagen den valgte
Før afsendelse
ON
1 2 3 4 5 6 7 8
Undtagen kompressor Nr. 1
ON
1 2 3 4 5 6 7 8
Undtagen kompressor Nr. 2
ON
1 2 3 4 5 6 7 8
Undtagen kompressor Nr. 3
ON
1 2 3 4 5 6 7 8
Undtagen kompressor Nr. 4
ON
1 2 3 4 5 6 7 8
Undtagen kompressor Nr. 5
ON
1 2 3 4 5 6 7 8
Undtagen kompressor Nr. 6
ON
1 2 3 4 5 6 7 8
Valg af indgangssignal
ON
1 2 3 4 5 6 7 8
Funktionsindstilling
ON
1 2 3 4 5 6 7 8
 DSW6: Rørlængder
Fabriksindstilling for længde < 25 m
ON
1 2
25 d Samlet længde < 50
ON
1 2
50 d Samlet længde < 75
ON
1 2
75 d Samlet længde
ON
1 2
 DSW7: Strømforsyningsindstillinger
Før afsendelse (380V)
ON
1 2
220 V
ON
1 2
415 V
ON
1 2
 DSW10: Transmissionsindstilling
Indstilling kræves for annullering af slutmodstand
Før afsendelse indstilles kontakt nr. 1 på
DSW10 på ON
ON
1 2
I tilfælde af at der er tilsluttet 2 eller flere
udendørsenheder til den samme H-Link,
indstilles kontakt nr. 1 på DSW10 på OFF
på den anden enhed. Hvis der kun
anvendes én udendørsenhed, er der ikke
behov for nogen indstilling.
ON
1 2
Hvis der tilføres højspænding til klemme
1, 2 på klemmebræt 1, slår sikringen på
printkortet fra.
I sådanne tilfælde tilsluttes ledningen til
TB1, hvorefter kontakt 2 slås til
ON
1 2
