BESCHRIJVING VAN HET SYSTEEM
Õ
GEVAAR:
- Drukvat en veiligheidsinstallatie: deze
airconditioner is voorzien van een hogedrukvat dat
voldoet aan de Europese Richtlijn Drukapparatuur
(PED). Het drukvat is ontworpen en getest volgens
deze richtlijn. Om te voorkomen dat de druk in het
systeem abnormaal hoog wordt, is in het koelsysteem
een hogedrukschakelaar opgenomen. Ter plekke
afstellen van deze schakelaar is niet nodig.
De airconditioner is hiermee beveiligd tegen
abnormale druk. Als de druk in het koelsysteem,
inclusief het drukvat, echter abnormaal hoog wordt,
kan het drukvat exploderen. Dit kan leiden tot ernstig,
mogelijk dodelijk letsel. Wijzig of verander de
hogedrukschakelaar niet, zodat de druk in het
systeem niet hoger wordt dan de druk die verderop is
vermeld.
-
Opstarten en gebruik:
controleer voordat het
systeem wordt opgestart en wanneer het systeem in
gebruik is of alle sluitventielen volledig zijn geopend en
er geen obstakel in de in-/uitlaat zit.
- Onderhoud: controleer regelmatig de hoge druk. Als de
druk hoger is dan de maximaal toegestane druk, stopt u
het systeem en maakt u de warmtewisselaar schoon of
verwijdert u de oorzaak.
- Maximaal toegestane druk en uitschakelwaarde voor hoge druk:
Nr. Productserie Model buitenunit Koelmiddel
Maximaal
toegestane
druk (MPa)
Uitschakelwaarde
hogedrukschakelaar
(MPa)
1 FSG-serie RAS-5FSG t/m RAS-30FSG1 R407C 3,3
2 FXG-serie RAS-8FXG t/m RAS-30FXG1 R407C 3,3
3,15a3,25
3 FSN-serie RAS-5FSN t/m RAS-30FSN R410A 4,15
4 FXN-serie RAS-8FXN t/m RAS-30FXN R410A 4,15
4,00a4,10
OPMERKING:
op het hogedrukvat is een label geplaatst dat
aangeeft dat het vat voldoet aan de Richtlijn
Drukapparatuur. De capaciteit van het drukvat en de
categorie van het vat zijn op het vat vermeld.
OPMERKING:
de
hogedrukschakelaar is in het schema van de
elektrische bedrading in de buitenunit aangegeven
als “PSH” en aangesloten op de print (PCB1) in de
buitenunit.
Õ
GEVAAR:
- Wijzig de hogedrukschakelaar of de ingestelde waarde
van de hogedrukschakelaar niet. Als u dat wel doet, kan
het vat exploderen. Dit kan leiden tot ernstig, mogelijk
dodelijk letsel.

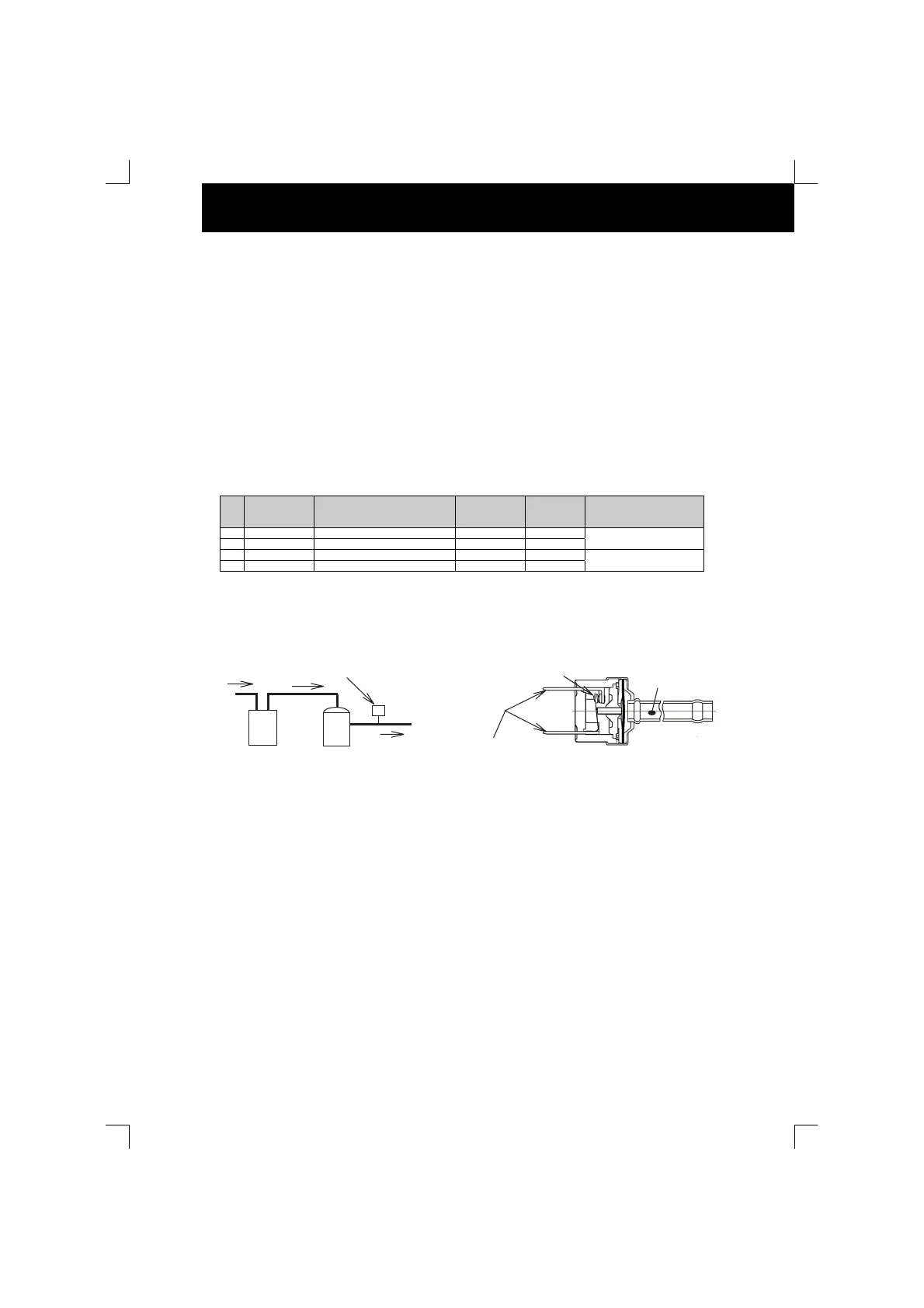

Location of High Pressure Switch
ccumulator Compressor
Structure of High Pressure Switch
Connected to the
electrical wire
Pressure
Detected
Contact Point
To Next Page
