10. TRANSPORT EN BEHANDELING
10.1. VERVOER VAN BUITENUNIT

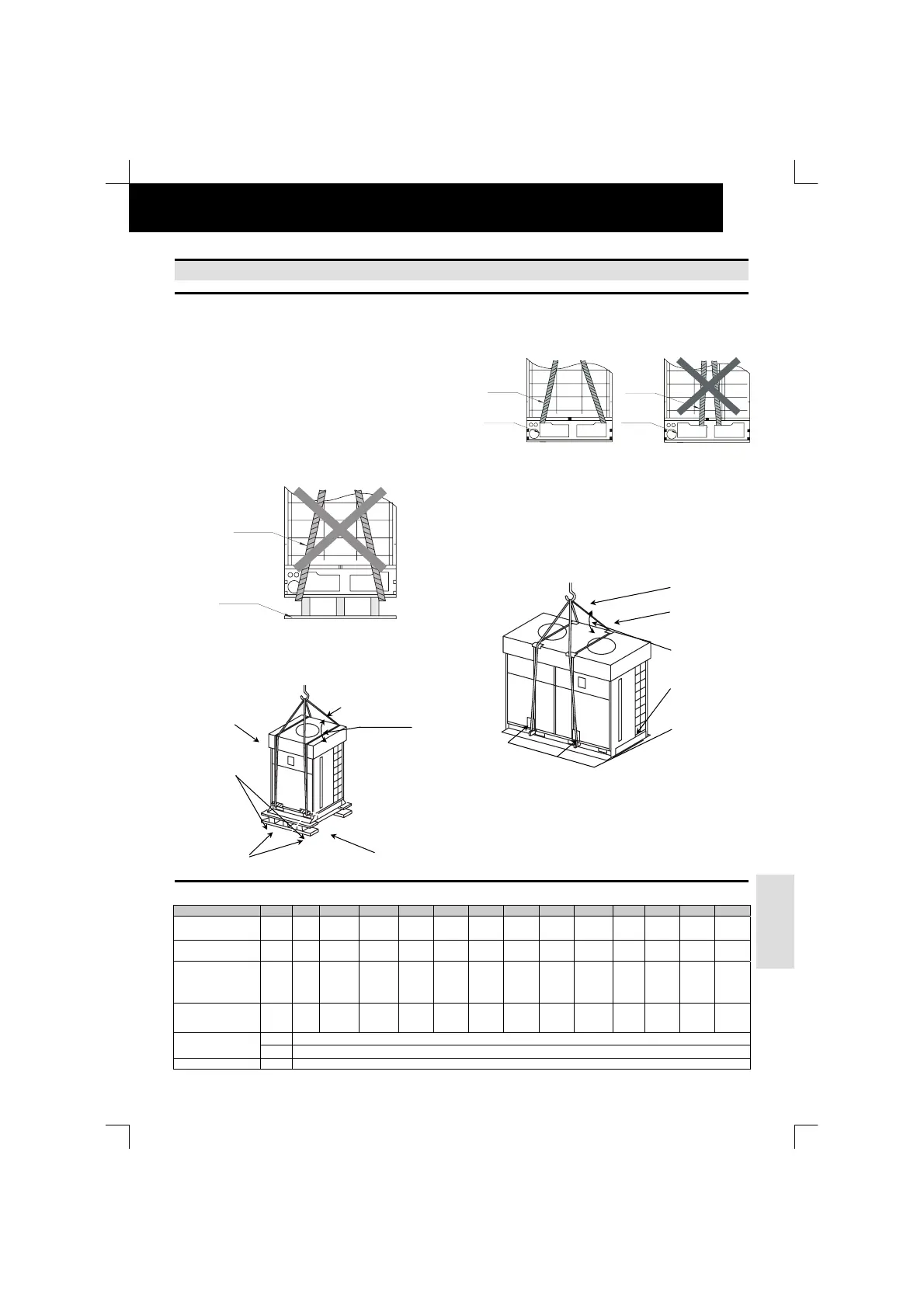

1.Ophangmethode
Zorg dat de unit tijdens het ophangen in evenwicht is,
controleer de beveiligingen en til de unit gelijkmatig op.
 Tijdens vervoer
- Verwijder geen verpakkingsmaterialen.
- Hang de unit in de oorspronkelijke verpakking op
met gebruikmaking van banden die door elk
vierkant gat gevoerd worden en gebruik spalken of
gegolfd papier om de unit te beschermen.
Õ GEVAAR:
Hang de unit niet op aan de banden van de houten
grondplaat.
 Bij de installatie RAS-5~16FSN ; RAS-8~10FXN(E)
-Verwijder de houten grondplaat.
-Gebruik twee (2) banden op de spalken of golfpapier
om de unit te beschermen, en hang de unit op zoals
hieronder staat afgebeeld.
(Bandpositie)
GOED FOUT
 Bij de installatie RAS-20~30FSN ; RAS-16~30FXN
Hang de unit in de oorspronkelijke verpakking op aan vier
(4) banden.
Trek de hijsbanden door de ophanggaten en klem de
banden vast met een schakel, zoals wordt weergegeven in
de volgende afbeelding.
Hijsband
Verwijder het
houten frame en
de kunststof band
niet
Hoek van de
banden groter dan
60°
Oefen geen kracht
uit op deze plaat
(beide zijden)
Trek de gevlochten
band door de
ophanggaten en
klem de banden
vast met een
schakel
2.Vóór installatie
Vóór de installatie, controleer of de volgende onderdelen
aanwezig zijn in de verpakking van de buitenunit die vast
zit aan de grondplaat.
10.2. MEEGELEVERDE ACCESSOIRES:
Accessoire
Aantal
5FSN 8FSN(E) 10FSN(E) 16FSN 20FSN 24FSN 30FSN 8FXN(E) 10FXN(E) 16FXN 20FXN 24FXN 30FXN
Gecomprimeerd
blad
-- 1 11111 12222
gflens van
koelgasleiding
-- 1 11111 12222
Leiding met
opgetrompte moer
van koelmiddel
gasleiding
11 - ----11----
Leiding met
opgetrompte moer van
koelvloeistofleiding
-- - --11- - --11
4 Bestemd voor aansluitingsgat van bedrijfskabels
Rubberen mof
1 Bestemd voor aansluitingsgat van voedingskabels met RAS-5~20HP
Schroef 3 Reserveonderdeel
OPMERKING:
Neem contact op met de leverancier als een van deze items ontbreekt.
Hijsband
Houten
grondplaat
Band
Vierkante
opening
Vierkante
opening
Band
Band
Hoek van draad
groter dan 60º
Forceer deze plaat
niet. (Beide kanten)
Gebruik band
op de spalken
of golfpapier
van meer dan
15mm in dikte.
Verwijder het
papieren frame
en de kunststof
band niet
Voer het band door de vierkanteopening
