14

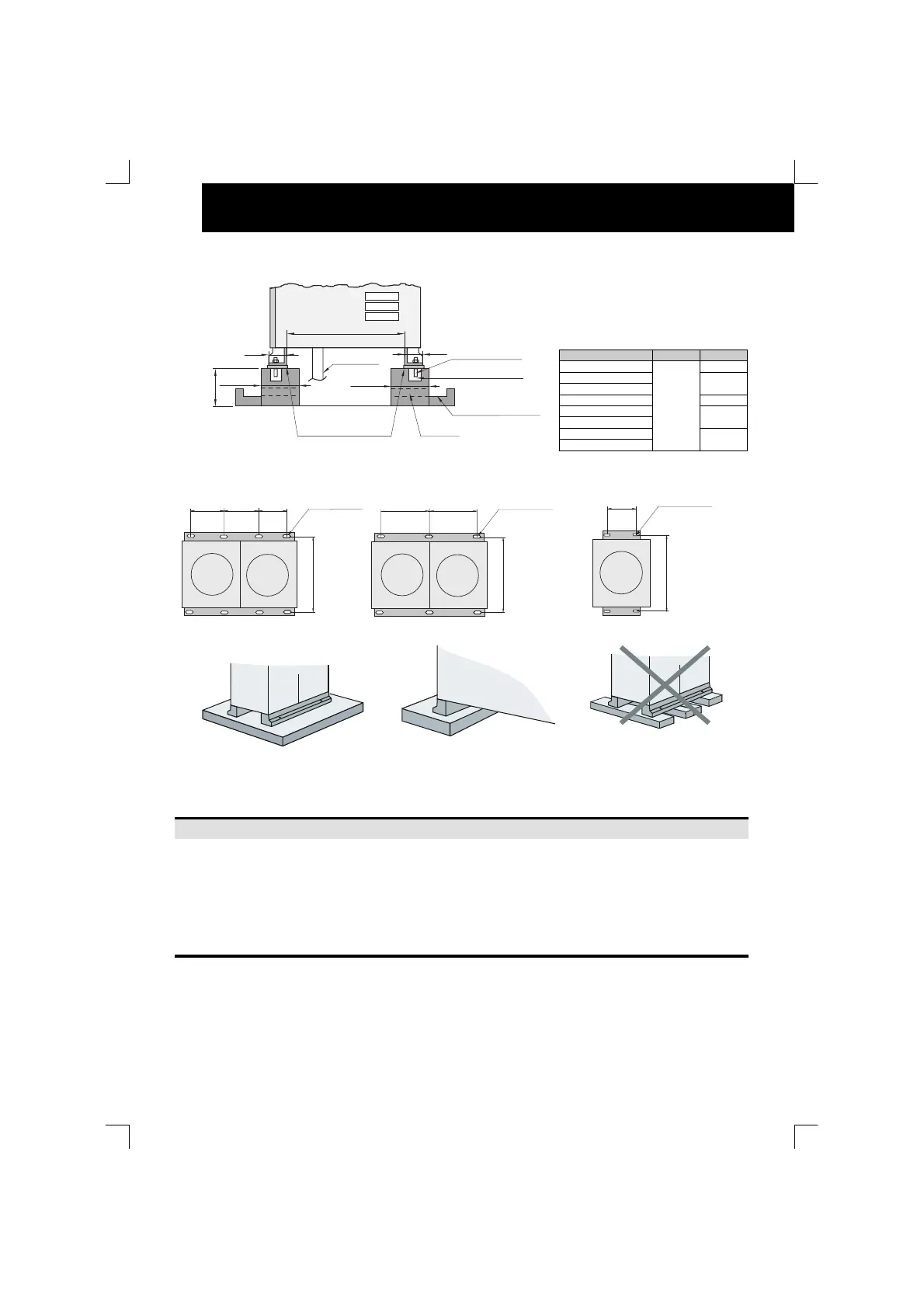

INSTALLATIE VAN DE UNITS
Funderingen
MODEL A B
RAS-5FSN 368
RAS-8FSN(E)/FXN(E)
RAS-10FSN(E)/FXN(E)
688
RAS-16FSN 948
RAS-20FSN
RAS-16/20FXN
824
RAS-24FSN/FXN
RAS-30FSN/FXN
760
723
Position of Anchor Bolts
A
B
B
B
A
B
B
A
B
Correcte fundering Incorrecte fundering
OPMERKING:
Gebruik een van de bovenstaande funderingen en
controleer of de fundering alle unitvoeten kan dragen.
12. KOELBUIZEN
Ó
LET OP:
- Gebruik koelmiddel R410A in de koelmiddelcyclus.
Zorg dat er tijdens het uitvoeren van tests op lekkage of
luchtdichtheid geen zuurstof, acetyleen of andere
brandbare en giftige gassen in de koelcyclus
terechtkomen.
- These types of gases are extremely GEVAARous and
can cause an explosion. It is recommended that
compressed air, nitrogen or refrigerant be used for these
types of tests.
- Check to ensure that no pressure exists inside the stop
valve before removing the flange.
12.1. LEIDINGMATERIAAL
1. Bereid de niet-meegeleverde koperen leidingen voor.
2. De buizen moeten geselecteerd worden volgens de
onderstaande figuren.
3. Kies schone koperen leidingen. Controleer of er geen
stof of vocht in zit. Vóór de leidingen met elkaar te
verbinden, blaas de binnenkant van de leidingen schoon
met stikstof of droge lucht om stof en ander afwijkend
materiaal te verwijderen.
100
100
Min.100
Min.100
Trillingsvrij Rubber
Mortelgat
(Ø 100mm x Diep 200mm)
Afvoer
(Breedte 100mm x
Diepte 200mm
)
fvoe
Koelbuis
100~300mm
614
Ø 30mm Ankerbout
8-38 x 16
(Opening voor
ankerbout)
RAS-20FSN
RAS-16/20FXN
RAS-5~16FSN(E)
RAS-8/10FXN(E)
RAS-24/30FSN
RAS-24/30FXN
6-38 x16
(Opening voor ankerbout)
4-38 x16
(Opening voor nkerbout)
