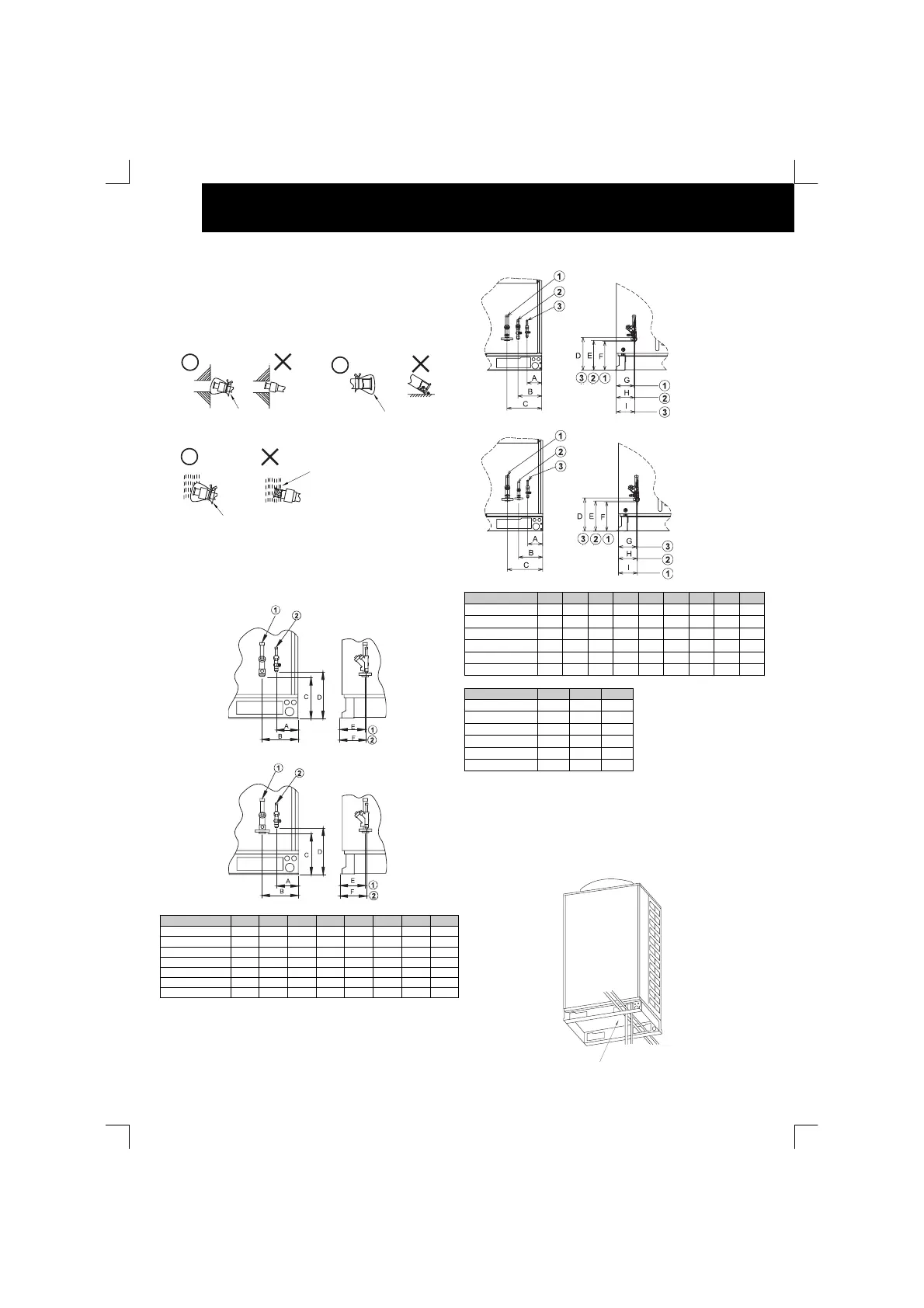

16
KOELBUIZEN
Ó
LET OP:
Waarschuwingen m.b.t. de uiteinden van koelmiddelleidingen
Plaats een dop op het uiteinde van de leiding als u
deze installeert door een muur.
Leg de leidingen niet onbeschermd op de vloer
Positie van Pijpverbinding met buitenunit
Sluit de leidingen aan met de sluitventielen van de
gasleiding en vloeistofleiding van de buitenunit, zoals
aangegeven staat.
RAS-5-8FSN
RAS-10-30FSN
MODEL A B C D E F 1 2
RAS-5FSN
138 242 232 306 155 155 15.88 9.53
RAS-8FSN(E)
137 241 238 306 155 156 19.05 9.53
RAS-10FSN(E)
137 227 247 306 151 156 22.2 9.53
RAS-16FSN
137 227 254 295 171 173 28.6 12.7
RAS-20FSN
137 233 247 287 141 150 28.6 15.88
RAS-24FSN
138 234 247 274 159 171 28.6 15.88
RAS-30FSN
138 234 247 274 159 171 31.75 19.05
OPMERKING:
1: Ø Aansluiting van koelgasleiding.
2: Ø Aansluiting van koelvloeistofleiding.
RAS-8/10FXN(E)
RAS 16~30FXN
MODEL A B C D E F G H I
RAS-8FXN(E) 119 195 284 305 253 247 151 156 156
RAS-10FXN(E)
119 195 284 305 253 247 151 156 156
RAS-16FXN
115 183 292 385 253 246 139 146 150
RAS-20FXN 118 186 295 381 253 246 139 146 146
RAS-24FXN
110 172 281 379 253 247 159 171 178
RAS-30FXN
110 172 281 379 253 247 159 171 178
MODEL 1 2 3
RAS-8FXN(E)
19.05 15.88 9.53
RAS-10FXN(E) 22.2 19.05 9.53
RAS-16FXN
28.6 22.2 12.70
RAS-20FXN
28.6 22.2 15.88
RAS-24FXN 28.6 25.4 15.88
RAS-30FXN
31.75 28.6 19.05
NOTE:
1: Ø Gesoldeerde verbinding voor de aansluiting van
de leiding met gasvormig koelmiddel.
2: Ø Moer hogedrukgasleidingaansluiting koelmiddel
3: Ø Opgetrompte moer voor de aansluiting leiding
met vloeibaar koelmiddel
De leidingen kunnen worden aangesloten vanuit 3 richtingen
Goed
Fout Goed
Fout
Goed
Fout
Regenwater kan
binnendringen
Bevestig dop of
kleefband
Bevestig dop of kleefband
Onderkant
Voorkant
Onderkant
chterkant
