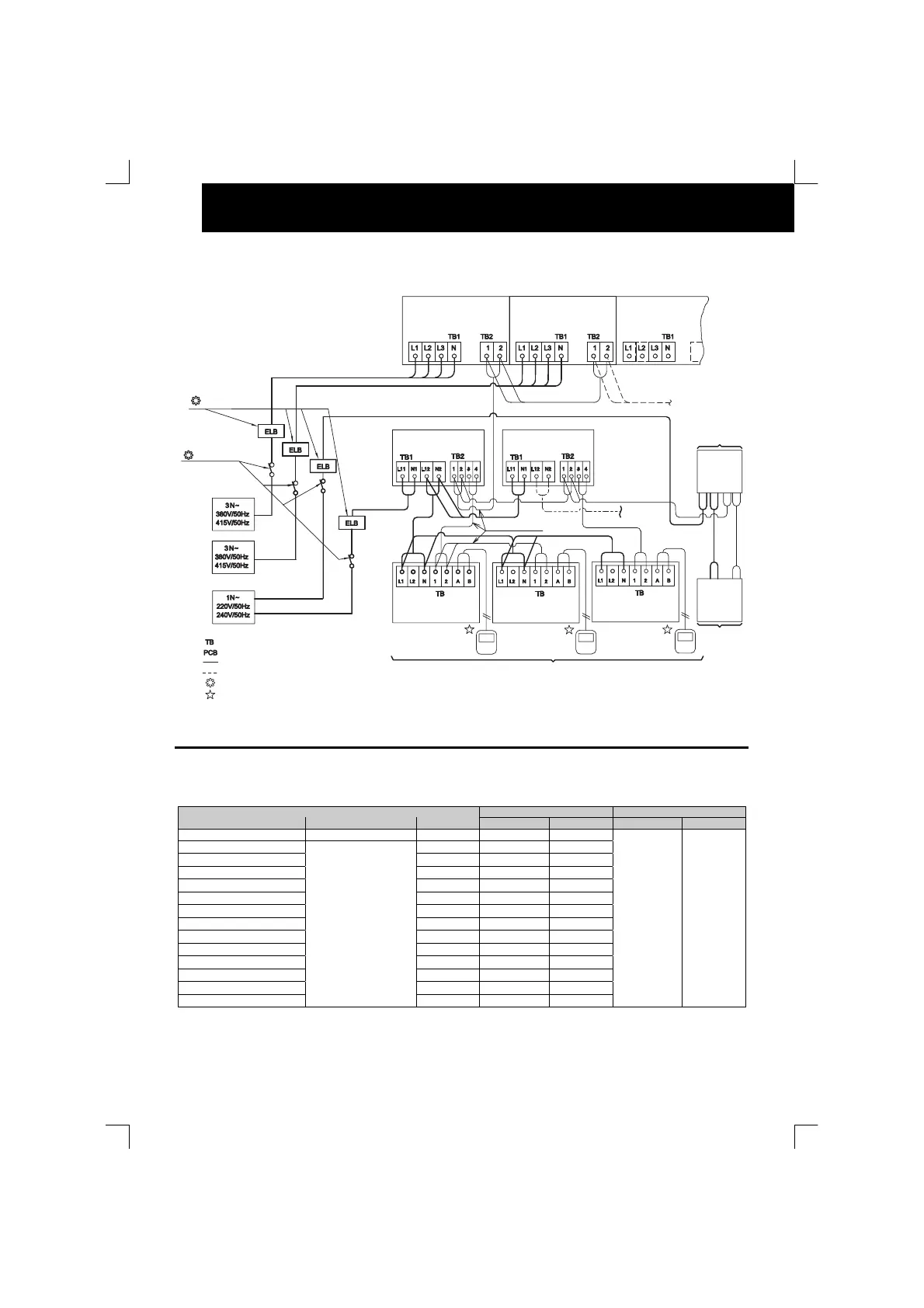

ELEKTRISCHER ANSCHLUSS
 FXN(E)
No.0
No.1
No.2
(*) (Abgeschirmtes verdrilltes Paarkabel oder verdrilltes Kabel) 5 V Gleichspannung (ungepolte Übertragung,
16.5. KABELDURCHMESSER
 Netzkabelanschlüsse
Mindestdurchmesser für Netzkabel
Netzkabelstärke Übertragungskabelstärke
Modell Energieversorgung Max. Strom
EN60 335-1 MLFC EN60 335-1 MLFC
Alle Innengeräte
220-240V/1/50IHz
5 A 0,75 mm² 0,5 mm²
RAS-5FSN 8 A 2,5 mm² 0,75 mm²
RAS-8FSN(E) 14 A 2,5 mm² 0,75 mm²
RAS-10FSN(E) 18 A 2,5 mm² 1,25 mm²
RAS-16FSN 33 A 6 mm² 3,5 mm²
RAS-20FSN 37 A - 3,5 mm²
RAS-24FSN 50 A - 5,5 mm²
RAS-30FSN 66 A - 8 mm²
RAS-8FXN(E) 14 A 2.5 mm² 0.75 mm²
RAS-10FXN(E) 18 A 2.5 mm² 1.25 mm²
RAS-16FXN 33 A 6 mm² 3.5 mm²
RAS-20FXN 37 A - 3.5 mm²
RAS-24FXN 50 A - 5.5 mm²
RAS-30FXN
380-415V/3/50IHz
66 A - 8 mm²
0,75 mm² 0,5 mm²
Modelle: RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
RAS-24FXN
RAS-30FXN
System Nr. 0
A
ußengerät
System Nr. 1
A
ußengerät
System Nr. 2
A
ußengerät
Betriebsleitung (*)
Innengerät
Innengerät
Fernbedienung
Schalter
: Anschlussleiste
: Leiterplatte
: Verkabelung bauseits
: Verkabelung bauseits
: Vor Ort bereitgestellt
: Optionales Zubehör
Hauptschalter
Erdschlussschalter
System Nr. 0 Innengeräte
Max. 20 Geräte pro Kältekreislauf 5-20 PS
Max. 27 Geräte pro Kältekreislauf 24 PS
Max. 32 Geräte pro Kältekreislauf 30 PS
System Nr. 1
Innengeräte
Fernbedienung
Schalter
