Hitachi RCIM-1.0FSRE User Manual

12 KABELANSCHLUSS
12.1 ALLGEMEINE INFORMATIONEN
! GEFAHR
• SchaltenSiedenNetzstromzumInnengerätundzumAußengerät
AUS,bevorSiemitderArbeitanderVerkabelungodereinerder
regelmäßigenÜberprüfungenbeginnen.
• StellenSiesicher,dassdieLüfterdesInnen-unddesAußengeräts
stillstehen, bevorSie mitderArbeitanderVerkabelung oder
einerderregelmäßigenPrüfungenbeginnen.
• Schützen Sie die Kabel, Abussleitung, elektrischen Bauteile
usw. vor Beschädigung durch Ratten oder andere Kleintiere.
Ungeschützte Bauteile werden möglicherweise von Ratten
angenagt.ImschlimmstenFallkanneszueinemBrandkommen.
• Der Kabelanschluss muss von autorisierten Installateuren
durchgeführt werden.  Bei einer inkorrekten Installation von
unbefugten Installateuren sind Stromschläge und Brände
möglich.
• Führen Sie die Verkabelungsarbeiten gemäß dem
Installationshandbuchdurch, undbeachten Siedie relevanten
Bestimmungen und Normen. Durch Missachten dieser
Anweisungen kann die Leistung und Kapazität beeinträchtigt
werdenundletztendlichezuStromschlägenundBrandführen.
• VerwendenSiediespeziziertenKabelzwischendenGeräten.
DieWahlderfalschenKabelkannzuelektrischenStromschlägen
oderBrandführen.
• ZiehenSiedieSchraubenmitfolgendenDrehmomentenan:
- M3.5:1,2Nm
- M4:1,0bis1,3N
! VORSICHT
• Verwenden Sie zur Übertragung zwischen Innen- und Außengeräten
abgeschirmte Torsionskabel oder paarverseilte Kabel für das
Steuerkabel zwischen den Innengeräten sowie für die Fernbedienung
und schließen Sie das abgeschirmte Ende an die Erdungsschraube
des Schaltkastens des Innengeräts an.
• Wickeln Sie zum Schutz vor Kondenswasser oder vor Insekten die
vor Ort bereitgestellte Isolierung um die Kabel, und dichten Sie die
Kabelanschlussöffnung mit Dichtungsmaterial ab.
• Die Kabel mit der Kabelklemme neben dem Schaltkasten sicher
befestigen.
• Führen Sie die Kabel durch die Aussparung in der seitlichen
Abdeckung, wenn Sie eine Kabelführung verwenden.
• Sichern Sie das Kabel der Fernbedienung mit einer Kabelklemme
innerhalb des Schaltkastens.

Allgemeine Prüfung
1 Stellen Sie sicher, dass die elektrischen Komponenten
vor Ort (Netzschalter, Stromkreisunterbrecher, Kabel,
Rohranschlüsse und Kabelanschlüsse) entsprechend
ausgewählt wurden. Stellen Sie sicher, dass die
Komponenten den NEC-Richtlinien entsprechen.
2 Prüfen Sie, ob die Spannung der Stromversorgung nicht
mehr als +10% der Nennspannung liegt.
3 Überprüfen Sie die Kapazität der Stromkabel. Wenn die
Kapazität des Stromversorgungskabels zu gering ist, kann das
System aufgrund von Spannungsabfall nicht gestartet werden.
4 Sicherstellen, dass das Erdungskabel angeschlossen ist.
12.2 KABELANSCHLUSS FÜR DAS INNENGERÄT

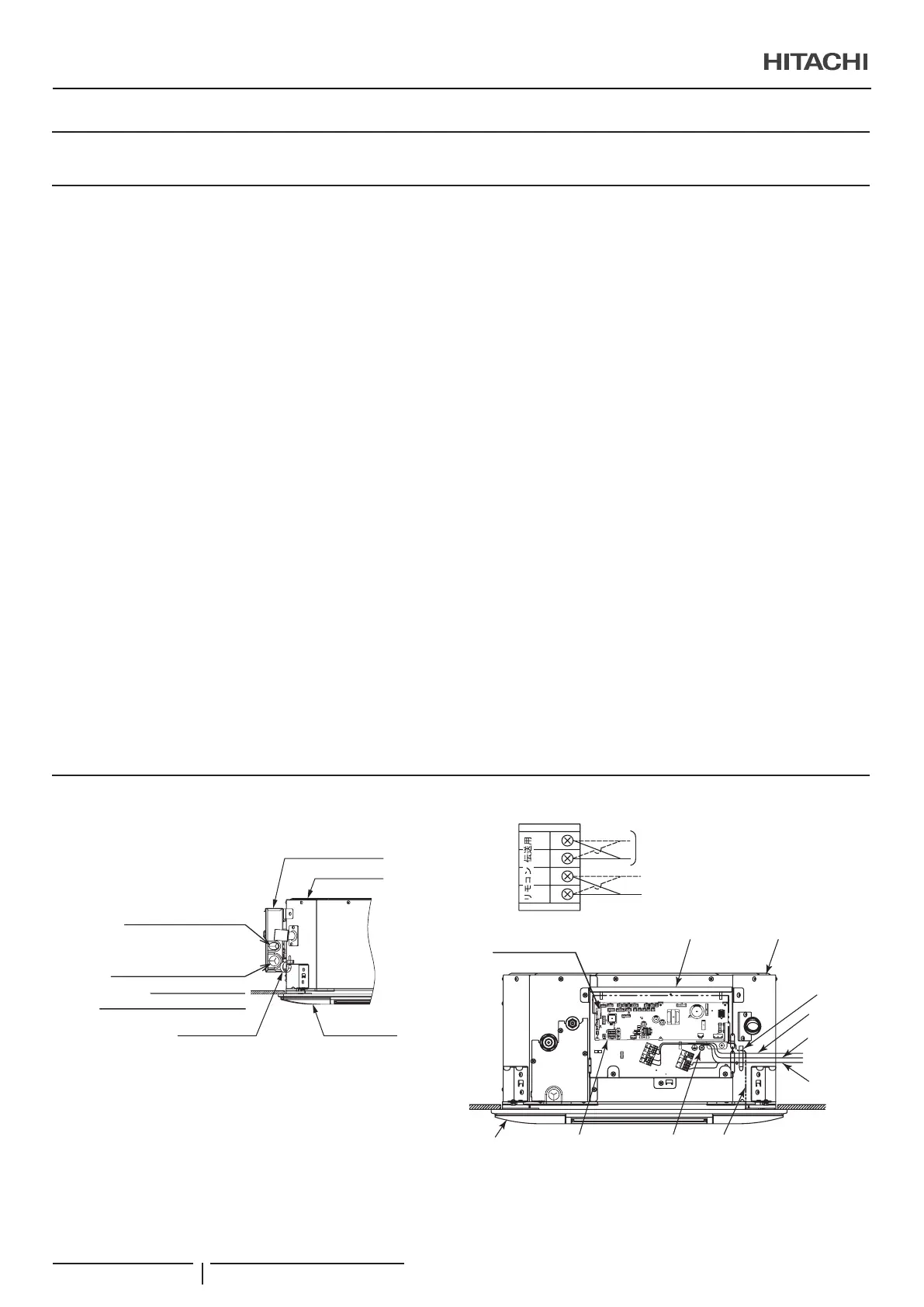

1 Die Kabelanschlüsse des Innengeräts sind unten dargestellt.
Schaltkasten
Fernbedienungskabel
Steuerkabel
Netzkabel
Innengerät
Luftaustrittsblende
Kabel für Automatik-Schwingmotor
Drahtschelle
? HINWEIS
Kabel mit Kabelklemmen xieren. Achten Sie darauf, dass die Kabel
nicht in Berührung mit den Rändern der Abdeckung der elektrischen Teile
kommen.
2 Beim Installieren der optionalen Luftaustrittsblende stecken
Sie den Stecker für den Automatik-Schwingmotor und das
Innengerät ein. Details nden Sie im Abschnitt
"13 Installation der optionalen Luftaustrittsblende".
ON
12
AB12
Fernbedienungskabel
Steuerkabel (von Außen- zum Innengerät
und vom Innen- zum Innengerät)
Anschlussblock
Schaltkasten
Drahtschelle
Luftaustrittsblende
Innengerät
Anschluss (CN17)
Erdungsschraube
Steuerkabel
Fernbedienungs-
kabel
Netzkabel
PCB
Kabel für Automatik-Schwingmotor
? HINWEIS
Befestigen Sie die Kabel mit der Kabelklemme. Achten Sie darauf, dass die
Kabel nicht in Berührung mit den Rändern der Abdeckung der elektrischen
TeileunddenenderMontagehalterungundderAbussleitungkommen.
KABELANSCHLUSS
PMML0550 rev.2 - 08/202170
