27
PMES0648 rev.0 - 03/2023
5
TUBERÍAS DE AGUA
TUBERÍAS DE AGUA Y DE REFRIGERANTE
4 Preste especial atención al lugar, por ejemplo, un sótano, donde puede permanecer el
refrigerante, ya que éste pesa más que el aire.

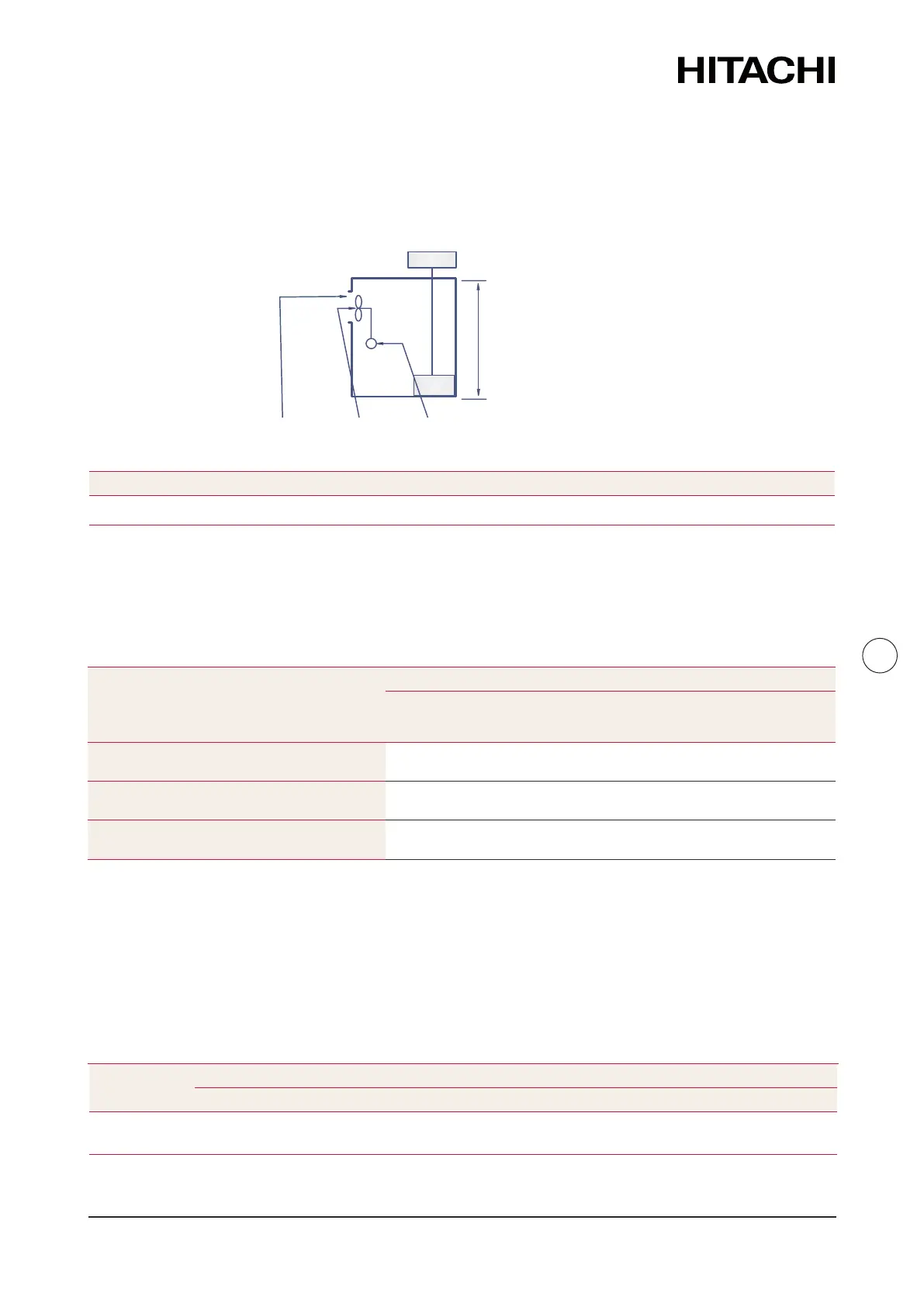

Ejemplo:
Unidad exterior (RAS-5WHVNPE)
Refrigerante (R410A): 3,4 kg
Detector de
fugas de gas
Venlador
(m
3
/min)
Altura 2,5 m
Suelo
3,0 m
2
Abertura
(m
2
)
Unidad interior (RWH-(4.0-6.0)(V)NFE)
R (kg) V (m
³
) C (kg/m
³
) Contramedida
3,4 7,5 0,46 Venlador de 1,0 m
3
/min conectado al detector de fugas de gas o abertura de 0,5 m
2
5.3 Tuberías de agua
5.3.1 Longitud de las tuberías de agua
Tenga en cuenta lo siguiente cuando diseñe el circuito de agua.
Elemento
YUTAKI S80
Depósito de ACS sobre la unidad
interior
Depósito de ACS junto a la
unidad interior
Longitud máxima de las tuberías de agua
entre la unidad interior y el depósito de ACS
-- 10 m
Longitud máxima de las tuberías de agua
entre la unidad interior y la válvula de 3 vías
-- 3 m
Longitud máxima de las tuberías de agua en-
tre la válvula de 3 vías y el depósito de ACS
-- 10 m
5.3.2 Tamaño de las tuberías de agua
◆ Unidad interior YUTAKI S80
Tipo 1:
Versión para el funcionamiento con ACS pero con depósito remoto (RWH-(4.0-6.0)(V)NFE)
(pulgadas)
Modelo
Conexión de la calefacción
Conexión de entrada Conexión de salida Válvulas de cierre
(4,0-6,0) CV
G 1-1/4”
(hembra)
G 1-1/4”
(hembra)
G 1-1/4” (macho) -
G 1-1/4” (macho)
