AANVULLENDE HYDRAULISCHE ELEMENTEN VOOR WARM TAPWATER
KOELMIDDEL EN WATERLEIDINGEN

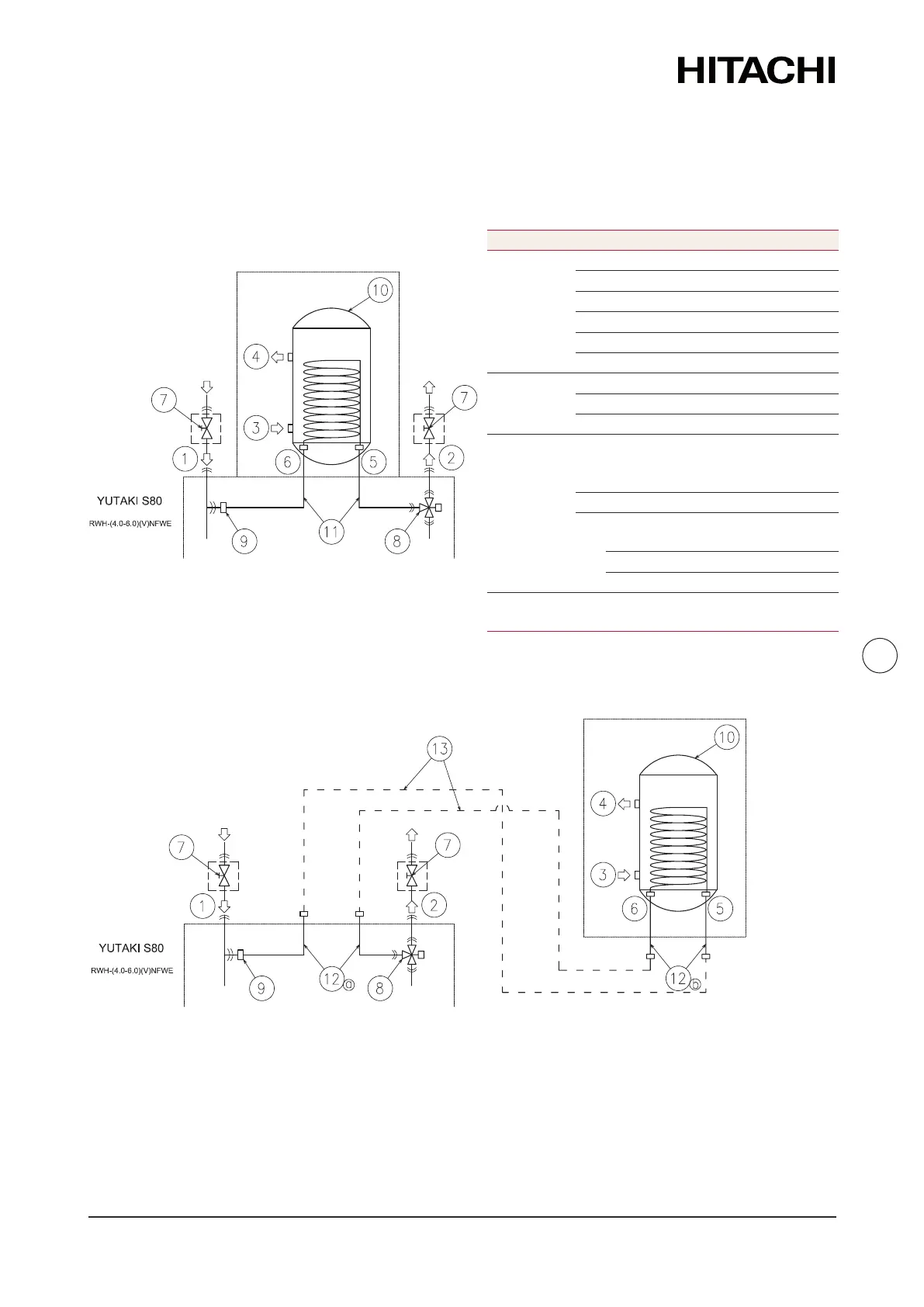

5.5.2 TYPE 2: Versie voor gebruik met Hitachi-warmwatertank
◆ Warmwatertank direct boven de binnenunit gemonteerd
Type
Nr.
Naam onderdeel
Leidingaan-
sluing
1
Waterinlaat (ruimteverwarming)
2
Wateruitlaat (ruimteverwarming)
3
Waterinlaat (DHW)
4
Wateruitlaat (DHW)
5
Inlaat van verwarmingsbaerij
6
Uitlaat van verwarmingsbaerij
Meegele-
verd
7
Afsluitklep (meegeleverd)
8
3-wegse klep
9
T-aakking
Accessoires
10
Warmwatertank
(DHWS-(200/260)S-2.7H2E,
meegeleverd)
11
Leidingen voor verwarmingsbaerij
12
Kit exibele waterleidingen
(ATW-FWP-02, meegeleverd)
12a
Binnenunit-leidingen
12b
Leidingen warmwatertank
Niet meege-
leverd
13
Waterleidingen tussen binnenunit
en warmwatertank
WARMWATER-
TANK
(TANK BOVEN
DE BINNEN-
UNIT GEMON-
TEERD)
TYPE 2
◆ Warmwatertank naast de binnenunit gemonteerd
TYPE 2
WARMWA-
TERTANK
(TANK NAAST
DE BINNEN-
UNIT GEMON-
TEERD)
