TUBAGEM DE ÁGUA
TUBAGEM DE REFRIGERANTE E DE ÁGUA
5.3.3.1 Enchimento com água
◆ Aquecimento
1 Cerque-se de que liga uma válvula de vericação de água (acessório ATW-WCV-01) com uma
válvula de corte (fornecida no local) ao ponto de enchimento de água (ligação de entrada de
água) para encher o circuito hidráulico do aquecimento (consulte “5.4 Aquecimento do espaço e
AQS”).
2 Cerque-se de que todas as válvulas estão abertas (válvulas de corte da saída/entrada de água
e restantes válvulas dos componentes de instalação do aquecimento).
3 Cerque-se de que os purgadores de ar da unidade interior e da instalação estão abertos (rode
o purgador da unidade interior duas vezes, no mínimo).
4 Cerque-se de que os tubos de descarga ligados à válvula de segurança (e ao tabuleiro de
descarga nos modelos com o acessório “Jogo de Arrefecimento”) estão ligados corretamente
ao sistema de drenagem geral. A válvula de segurança é usada posteriormente como um
disposivo de purga de ar durante o procedimento de enchimento com água.
5 Encha o circuito de aquecimento com água até a pressão mostrada no manómetro chegar a
aproximadamente a 1,8 bar.
 NOTA
Quando o sistema está a ser enchido com água, deve manobrar a válvula de segurança
manualmente para auxiliar na purga do ar.
6 Rere todo o ar possível do circuito de água através do purgador de ar interior e de outros
purgadores de ar da instalação (fan coils, radiadores, etc.).
7 Inicie o teste da purga de ar. Existem dois modos (Manual ou Automáco) para as instalações
com funcionamento de AQS e aquecimento:
a. Manual: Inicie e pare a unidade manualmente com o controlador respevo (botão Ligar/
Parar) e também com o pino 2 DSW4 da PCB1 (ON: Forçado em derivação para serpenna de
água quente sanitária; OFF: Forçado em derivação para aquecimento).
b. Automáco: Selecione a função de purga do ar com o controlador do ulizador. Quando
a purga automáca do ar esver a ser executada, a velocidade da bomba e a posição da
válvula de 3 vias (aquecimento ou AQS) são alteradas automacamente.

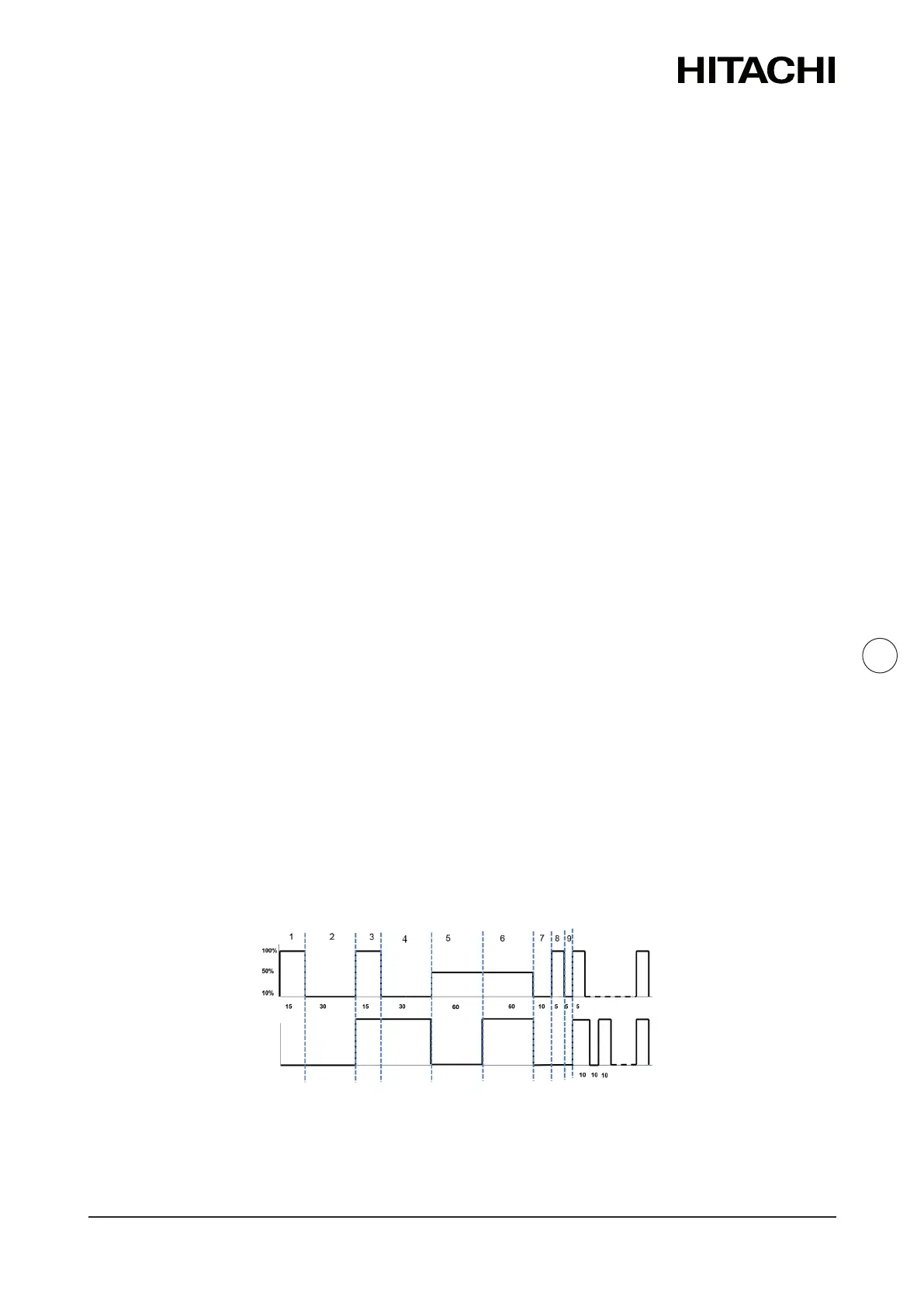

Bomba
de água
AQS
3Wv
Segundos
Segundos
Reper...
Reper...
ON
OFF
8 Se ainda car uma pequena quandade de ar no circuito de água, ela vai ser removida pelo
purgador de ar automáco durante as primeiras horas de funcionamento. Depois da remoção
do ar da instalação, é muito provável que ocorra uma redução da pressão da água no circuito.
Portanto, deve encher com mais água até a pressão voltar a um nível aproximado de 1,8 bar.
