10
PMPT0648 rev.0 - 03/2023
2
TIPO 2: VERSÃO PARA FUNCIONAMENTO COM DEPÓSITO DE ÁGUA QUENTE SANITÁRIA HITACHI

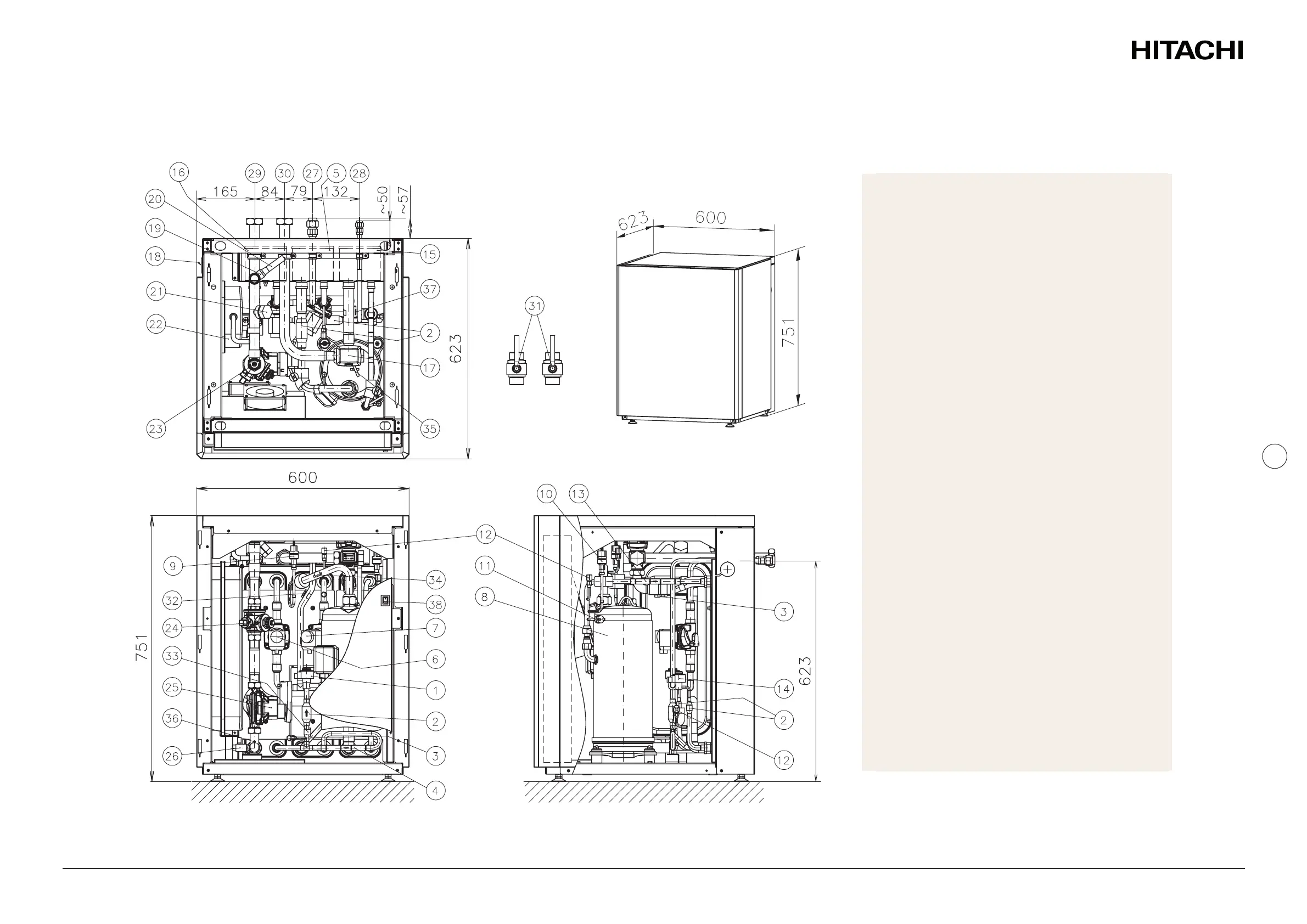

NOME DAS PEÇAS E DADOS DIMENSIONAIS
2.2 TIPO 2: Versão para funcionamento com depósito de água quente sanitária Hitachi
◆ RWH-(4.0-6.0)(V)NFWE
1. Válvula de expansão eletrónica (R410A)
2. Filtro de rede do refrigerante (x2)
3. Junta de vericação (R410A)
4. Válvula de vericação (R410A)
5. Permutador de calor de placas (R410A-R134a)
6. Válvula de solenoide (1 ciclo)
7. Válvula de solenoide (2 ciclos)
8. Compressor
9. Sensor de baixa pressão (Ps)
10. Sensor de alta pressão (Pd)
11. Interruptor de alta pressão (PSH)
12. Junta de vericação (R134a)
13. Válvula de vericação (R134a)
14. Válvula de expansão eletrónica (R134a)
15. Permutador de calor de placas (R134a-H2O)
16. Permutador de calor de placas (R410A-H2O)
17. Válvula de 3 vias
18. Manómetro
19. Válvula de segurança
20. Tubo de descarga
21. Ligação para a saída de depósito de DHW
22. Vaso de expansão 12 L
23. Purgador de ar
24. Filtro de rede para água
25. Bomba de água
26. Porta de descarga
27. Ligação do tubo do gás refrigerante - Ø15,88 (5/8”)
28. Ligação do tubo de líquido refrigerante - Ø9,52 (3/8”)
29. Tubo de entrada de água - G 1 1/4” fêmea
30. Tubo de saída de água - G 1 1/4” fêmea
31. Válvula de corte (fornecida de fábrica)
32. Termístor do tubo do gás refrigerante
33. Termístor do tubo do líquido refrigerante
34. Termístor de aspiração do compressor
35. Termístor de descarga do compressor
36. Termístor da entrada de água
37. Termístor da saída de água
38. Botão de funcionamento de emergência de DHW
Vista de cima
Vista frontal
Vista de lado
Unidades: mm
XEKS 1718
