10 Ground. Ground-Lift-Schalter für die Trennung
von Signal- und Gehäusemasse bei Brumm-
problemen. In gedrücktem Zustand wird die Masse
getrennt.
L.U.C.A.S 2000 Satellite
1 Input. Speakon
®
NL 4 Buchse (pin 1+=+, 1-= -).
Die elektrische Verbindung ist nur dann hergestellt,
wenn der Speakon
®
Stecker nach dem Einstecken
nach rechts gedreht wird und einrastet. Vor dem
Herausziehen muss zuerst die Verriegelung ent-
sichert werden. Dazu wird der Bajonettverschluss in
Richtung des Kabels gezogen.
3 Aufstellung und Verkabelung
Schließen Sie die von Ihrem Mischpult kommenden
Signalkabel (Master left/right, Line out o.ä.) an die
symmetrierten Input Buchsen mit einem XLR- Mikro-
fonkabel oder einem Klinkenkabel an. Die Belegung
der XLR Stecker muss dabei wie folgt sein:
1= Ground, 2= +, 3= -
Verbinden Sie nun die Satelliten des L.U.C.A.S 2000
Systems mit Speakon- Lautsprecherkabeln mit den
Ausgängen Satellite Left und Satellite Right.
Horizontale Ausrichtung der L.U.C.A.S 2000
Satelliten mit dem HK AUDIO DuoTilt™
Mit dem HK AUDIO DuoTilt™ können die L.U.C.A.S
2000 horizontal ausgerichtet werden. Dadurch kön-
nen störende Reflexionen an der Decke vermieden
bzw. verringert werden. Mit der vorderen Öffnung im
HK AUDIO DuoTilt™ beträgt der Neigungswinkel
7,5° und mit der hinteren 15°.
Werden die Satelliten auf einem voll ausgefahrenen
Boxenstativ bzw. Distanzstange betrieben, sollte der
15° Winkel benutzt werden, um Reflexionen an der
Decke möglichst zu minimieren.
Deustch
13
4 Inbetriebnahme
Achten Sie darauf, dass der Power-On Schalter auf
der Stellung Off steht und das Netzkabel ange-
schlossen und in der vorgesehenen Lasche ein-
geklemmt ist.
Achtung: Falls Sie L.U.C.A.S 2000 an eine falsche
Netzspannung anschließen, können die Endstufen
ernsthaft beschädigt werden!
Drehen Sie den Gain-Regler zu (Anschlag links).
Achten Sie darauf, dass das System vor dem Ein-
schalten mit den Satelliten verkabelt ist und dass alle
übrigen angeschlossenen Komponenten schon vor-
her in Betrieb sind.
Achtung! Die Speakon-Stecker müssen durch
Drehen im Uhrzeigersinn einrasten!
Sowohl das angeschlossene Mischpult als auch alle
mit ihm verbundenen Signalquellen wie Keyboards,
Instrumentalverstärker, Effekte usw. sollten bereits
vorher eingeschaltet sein.
Das Aktiv-System L.U.C.A.S 2000 sollte immer zu-
letzt , d.h. nach allen anderen Komponenten, einge-
schaltet und zuerst - d.h. vor allen angeschlossenen
Geräten - ausgeschaltet werden. Nach dem Ein-
schalten mit dem Power On/Off Schalter (leuchtet
rot, wenn Spannung anliegt und er auf "On" steht)
drehen Sie die Gain-Regler Left und Right ganz auf
rechts (= 0 dBV).

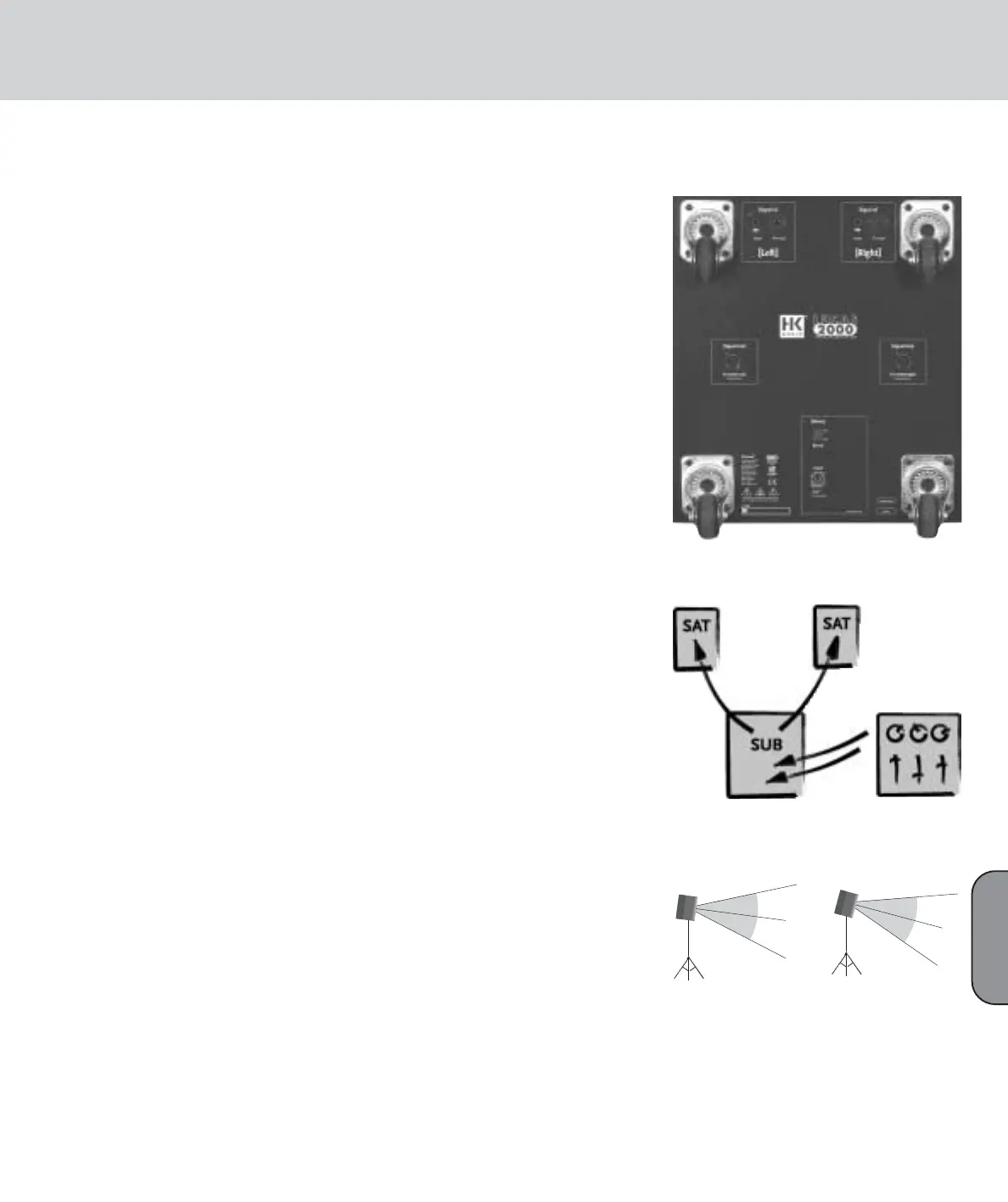

Abb. 2: Rückansicht des L.U.C.A.S 2000
Abb.4: Setup des L.U.C.A.S 2000
Abb.5: Horizontale Ausrichtung mit HK AUDIO DuoTilt™,
7,5° und 15° (von links nach rechts)
Lucas2000_BDA_1.1 23.04.2004 17:21 Uhr Seite 13
