HK Audio L.U.C.A.S 2000 User Manual

9 LED Power On. Cette LED est allumée si l'interrup-
teur principal Power (cf. au dos) est positionné sur
On et si le système est sous tension.
10 Ground. Commutateur Ground-Lift pour la
séparation du signal et de la masse du boîtier en cas
de problèmes de ronflements. A l'état enfoncé, la
masse est coupée.
Satellite L.U.C.A.S 2000
1 Input . Douille Speakon
®
NL 4 (pin 1+ = +, 1-= -) La
connexion électrique n'est établie que lorsque le
connecteur Speakon
®
est tourné vers la droite et
s’est encliqueté. Avant de débrancher, il convient de
supprimer la sécurisation. A cet effet, tirer la ferme-
ture à baïonnette dans le sens du câble.
3 Mise en place et câblage
Raccordez le câble de signaux (Master left/right,
Line out ou semblable) venant de votre table de
mixage aux prises symétrisées INPUT à un câble
pour micro XLR ou d'un câble avec jack. Ce faisant,
les broches de la fiche XLR doivent être affectées
comme suit : 1= Ground, 2= +, 3= -
Reliez les satellites du système L.U.C.A.S 2000 au
moyen de câbles de haut-parleurs Speakon aux
sorties Satellite left et Satellite right.
Orientation horizontale des satellites L.U.C.A.S
2000 au moyen du HK Audio DuoTilt™
Le HK Audio DuoTilt™ permet d'orienter les
L.U.C.A.S 2000 à l'horizontale. De cette manière,
des réflexions gênantes au plafond peuvent être
évitées ou diminuées. Avec l'ouverture avant dans le
HK Audio DuoTilt™, l'angle d'inclinaison est de 7,5°
et, avec l'ouverture arrière, de 15°.
Si les satellites sont utilisés sur un trépied entière-
ment extrait pour enceinte ou sur une barre, il
faudrait se servir de l'angle 15° afin de minimiser le
plus possible les réflexions au plafond.
19
4 Mise en service
Veillez à ce que l'interrupteur Power-On soit
positionné sur Off et à ce que le câble d'alimentation
secteur soit raccordé et fixé dans l'éclisse prévue à
cet effet.
Attention : Si vous raccordez le L.U.C.A.S 2000 à
une tension secteur erronée, vous risquez
d'endommager gravement les étages de puissance !
Fermez le potentiomètre d'amplification (Gain)
(butée à gauche).
Veillez à ce qu'avant la mise en marche, le système
soit connecté aux satellites et à ce que tous les aut-
res constituants raccordés aient déjà été activés.
Attention ! Les connecteurs Speakon doivent être
tournés vers la droite et s'encliqueter !
Aussi bien la table de mixage raccordée que toutes
les sources de signal qui y sont reliées (comme
keyboards, amplis d'instruments, effets, etc.)
devraient avoir été préalablement activées.
Le système L.U.C.A.S 2000 devrait être toujours mis
en marche le dernier, c'est-à-dire après tous les
autres composants et devrait être mis hors marche
(=inactivé) en premier, c'est-à-dire avant tous les
appareils raccordés. Après la mise en marche par
l'interrupteur principal Power On/Off (qui s'allume
en rouge si la tension est appliquée et s'il est
positionné sur "On"), tournez les potentiomètres
Gain Left et Right entièrement vers la droite
(= 0 dBV).

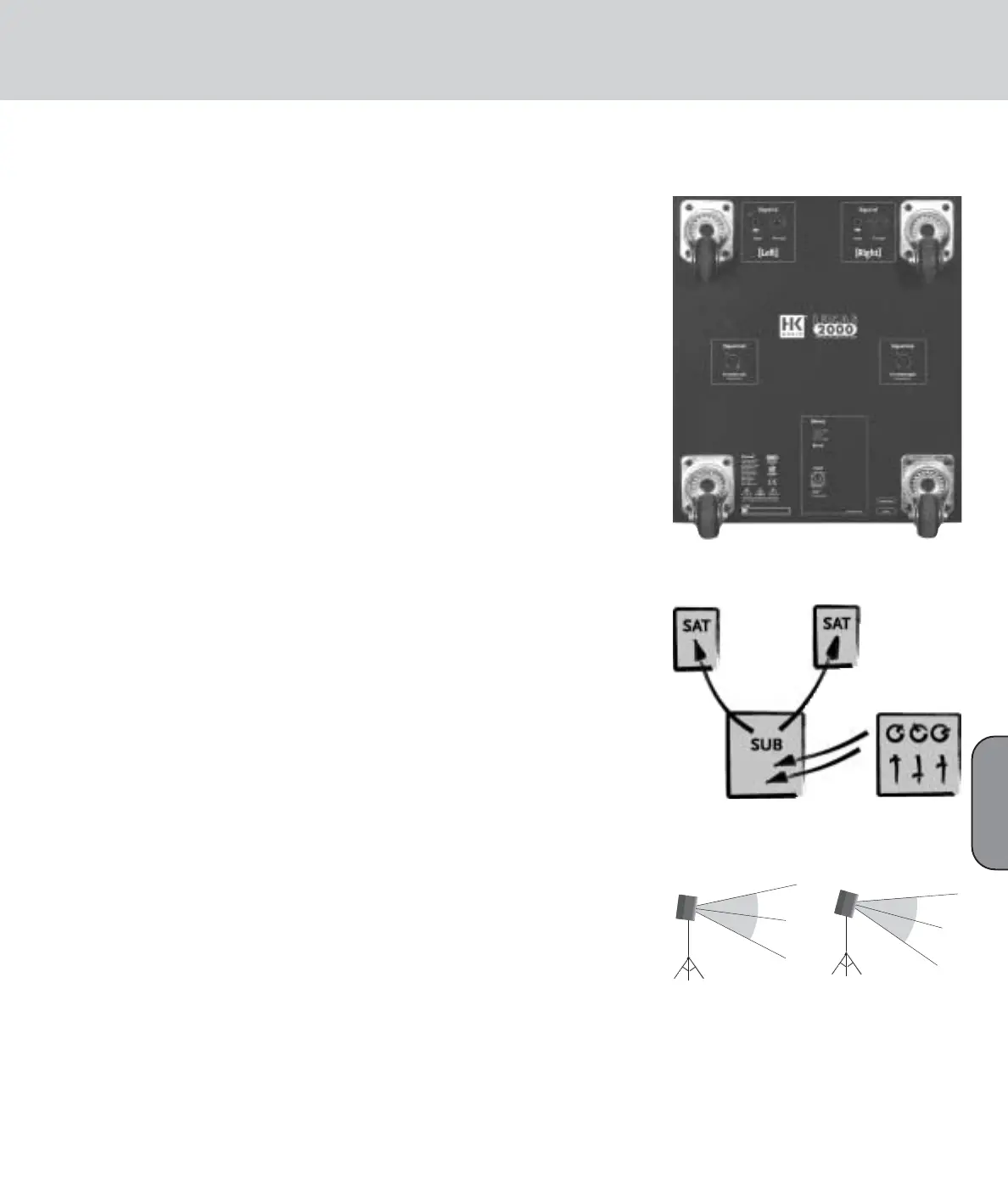

Fig. 2 : Face arrière du L.U.C.A.S 2000
Fig. 4 : Setup du L.U.C.A.S 2000
Fig. 5 : Orientation horizontale de 7,5° et de 15° au moyen
du HK AUDIO DuoTilt™ (de la gauche vers la droite)
Français
Lucas2000_BDA_1.1 23.04.2004 17:21 Uhr Seite 19
