L.U.C.A.S 1000 Manual 2.0
4 Aufstellung und Verkabelung
4.1 Standard System
Das Standard System besteht aus einem
L.U.C.A.S
®
1000 Subwoofer und zwei Satelliten.
Schließen Sie die von Ihrem Mischpult kommenden
Signalkabel (Master left/right, Line out o.ä.) an die
symmetrierten INPUT Buchsen mit einem XLR- Mi-
krofonkabel oder einem Klinkenkabel an. Die Be-
legung der XLR Stecker muss dabei wie folgt sein:
1= Ground, 2= +, 3= -

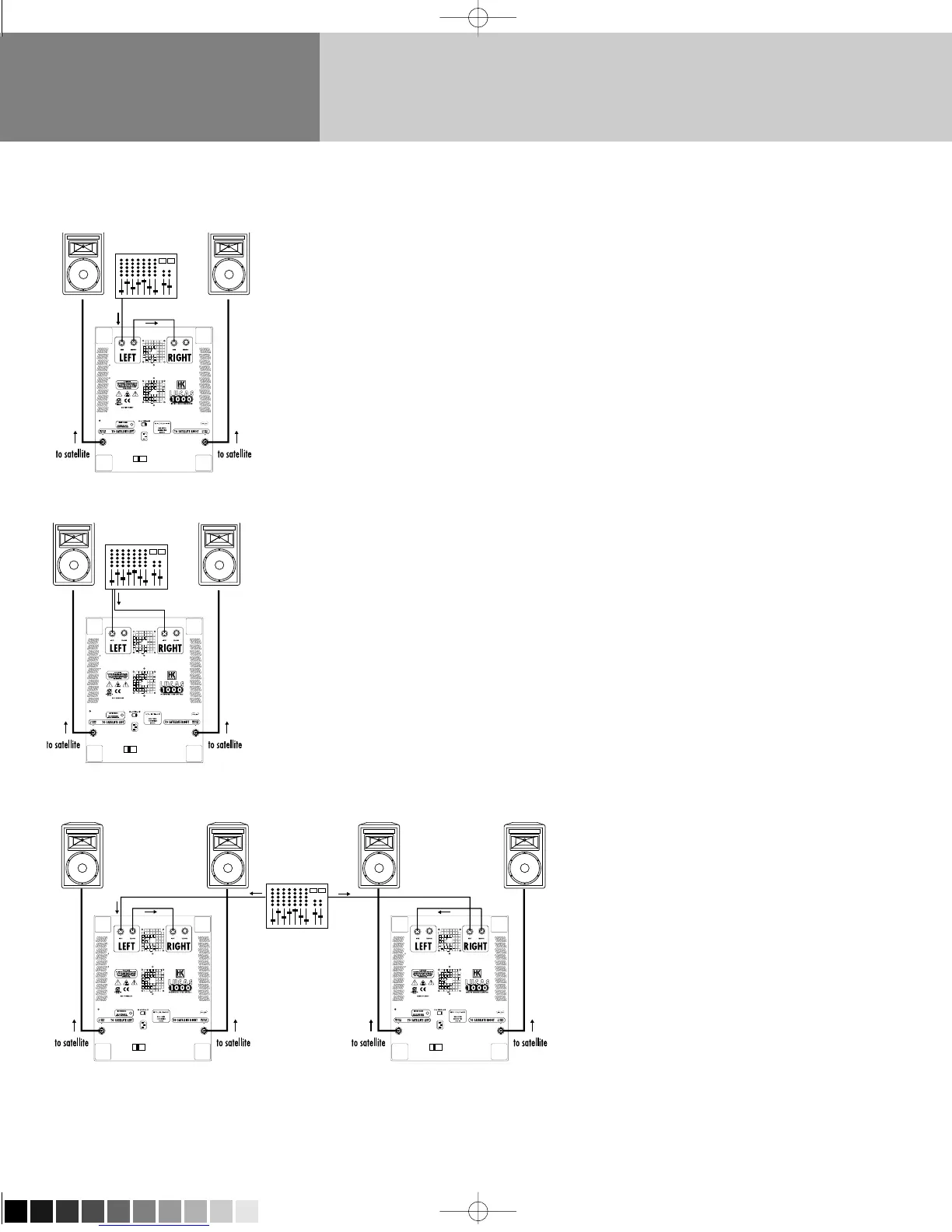

Mono Setup
Verbinden Sie nun die Satelliten des L.U.C.A.S
®
1000
Systems mittels eines Lautsprecher-Kabels mit den
Ausgängen Satellite Left und Satellite Right.
Achtung: Die Ausgänge für Satellite Left und
Satellite Right sind für eine Nennimpedanz von
4 Ohm ausgelegt, die keinesfalls unterschritten
werden darf. Andernfalls kann die Endstufe ernsthaft
Schaden nehmen!
Stereo Setup
Achtung: Schließen Sie das Netzkabel erst an,
nachdem Sie sich vergewissert haben, dass die zur
Verfügung stehende Netzspannung mit der auf dem
Gerät angegebenen übereinstimmt. Der Anschluss
an eine falsche Netzspannung kann die elektroni-
schen Bauteile des L.U.C.A.S
®
1000 Systems zer-
stören.
4.2 Doppeltes L.U.C.A.S
®
1000 System
Besteht aus zwei L.U.C.A.S
®
1000 Systemen.
Ein doppeltes L.U.C.A.S
®
1000 System kann dann
eingesetzt werden, wenn eine breite Fläche beschallt
werden muss. Pro Seite stehen jeweils zwei Satelliten
zur Verfügung, um die Fläche zu beschallen.
Zur Montage auf einem Hochständer eignet sich
besonders eine HK AUDIO
®
Doppelgabel (Siehe
Zubehör für L.U.C.A.S
®
1000).
Die Verkabelung erfolgt wie bei dem Standard System.
Verbinden Sie den Ausgang des Mischpultes z.B mit
dem Input Left eines L.U.C.A.S
®
1000 Systems.
Schließen Sie an die Through Left Ausgangsbuchse
ein kurzes XLR Kabel an und verbinden dieses mit
dem Input Right. Auf diese Weise liegen an den
Satelliten Lautsprechern die gleichen Signale an.
Stereo Setup
Mono Setup
Doppeltes L.U.C.A.S
®
1000 System
