23
Français

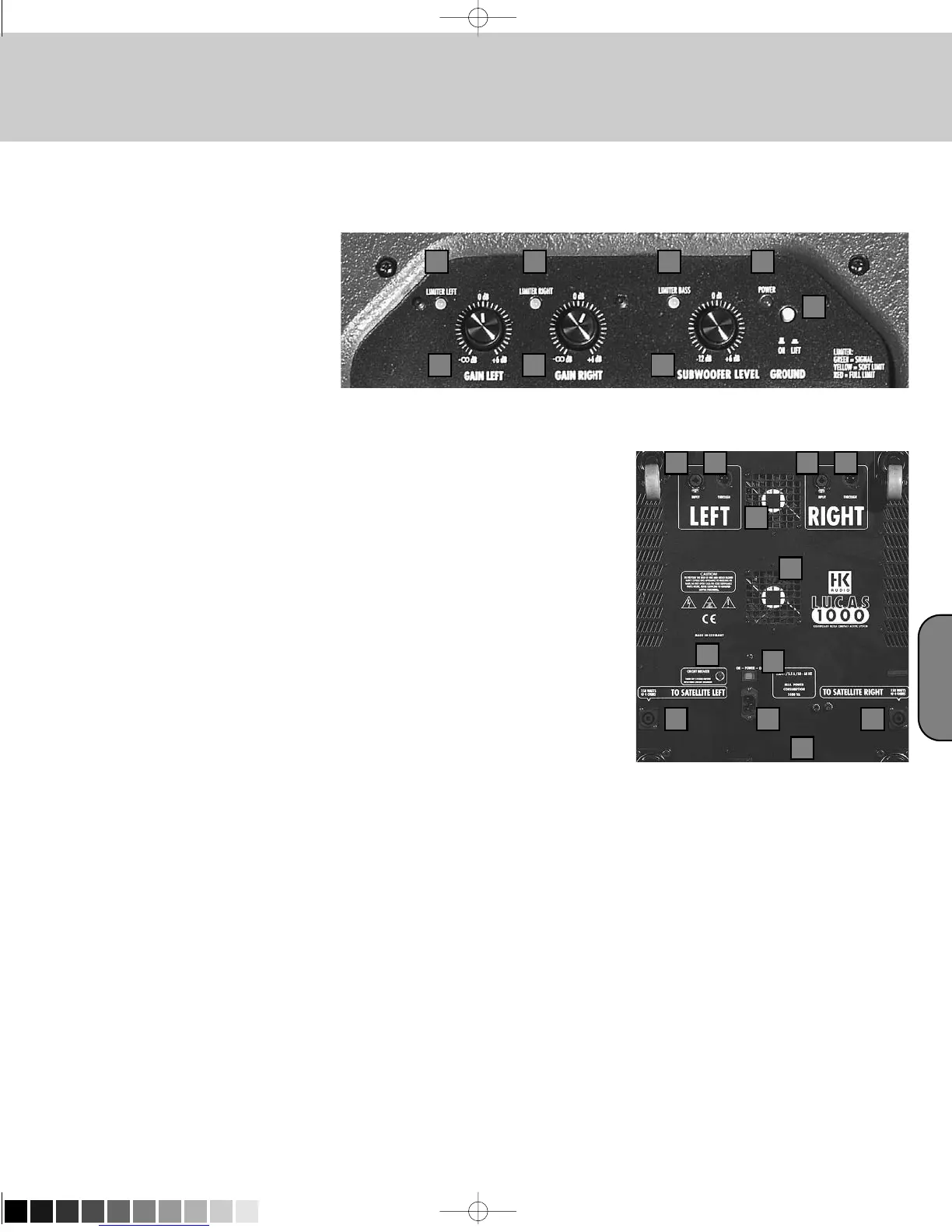

7 Through Left, Right
Sortie parallèle pour la transmission du signal Line
(gauche ou droit), p. ex. à d’autres systèmes, à des
composants individuels, à des étages de puissance
témoins, etc.
8 Ventilateurs
Ces ventilateurs servent à refroidir les modules des
étages de puissance. Assurez-vous que les ventilateurs
et les fentes de ventilation soient toujours propres et
parfaitement dégagés.
9. Disjoncteur (Circuit Breaker)
Coupe-circuit automatique remplaçant les fusibles
classiques. Après avoir corrigé un défaut éventuel, le
disjoncteur qui s’est déclenché peut être réinitialisé
par simple pression.
Attention : Mettez toujours le système hors tension
avant de réinitialiser un disjoncteur (interrupteur
Power sur Off) !
10 Interrupteur Power
Interrupteur général du système actif. L’interrupteur
s’allume en rouge une fois le système est sous
tension. De plus, la DEL rouge s’allume aussi sur
le panneau de contrôle supérieur.
11 Mains Input
Reliez ce connecteur à la prise secteur à l’aide du
cordon d’alimentation livré.
Attention : Vérifiez toujours la tension disponible.
Une tension secteur incorrecte peut endommager
les éléments électroniques du L.U.C.A.S
®
1000.
12 Satellite Left et Satellite Right
Branchez les connecteurs Speakon
®
sur les satellites
L.U.C.A.S
®
1000 gauche et droit.
13 Attache de securite pour cordon d’alimentation
Insérez le cordon d’alimentation dans l’attache prévue
à cet effet, de manière à éviter tout arrachement
accidentel.
3.2 Satellite L.U.C.A.S
®
1000
Speaker Input
Connecteur Speakon
®
NL 4 (broche 1+ = +, 1- = -).
La connexion électrique n’est établie qu’après avoir
tourné la fiche Speakon
®
vers la droite et l’avoir
encliquetée après l’avoir enfoncée. Avant de pouvoir
être enlevée, elle doit d’abord être désencliquetée.
Pour ce faire, la fermeture à baïonnette doit être
tirée dans le sens du câble.
8
8
76 76
5
3 3 4
1 21 1
9
10
11
14
12 12
Lucas1000_BDA_2.1_work 08.09.2004 17:38 Uhr Seite 23 (Schwarz Bogen)
