4 Montage et câblage
4.1 Système standard
Le système standard se compose d’un caisson basse
L.U.C.A.S
®
1000 et de deux satellites.
Raccordez le câble de signaux venant de la table de
mixage (Master left/right, Line out, etc.) aux connec-
teurs Input symétrisées à l’aide d’un câble pour micro
XLR ou d’un câble jack. Les broches de la fiche XLR
doivent être affectées comme suit :
1 = masse ; 2 = + ; 3 = -.
Réglage mono
Raccordez ensuite les satellites du système
L.U.C.A.S
®
1000 aux sorties Satellite Left et Satellite
Right au moyen des câbles pour haut-parleur fournis.
Attention : Les sorties Satellite Left et Satellite Right
sont conçues pour une impédance nominale de 4 ohms.
Une valeur inférieure risque d’endommager grave-
ment l’étage de puissance !
Réglage stéréo
Attention : Avant de mettre le système sous tension,
assurez-vous que la tension secteur disponible corre-
spond à la tension indiquée sur l’appareil.
Une tension secteur incorrecte risque d’endommager
les composants électroniques du système
L.U.C.A.S
®
1000.
4.2 Système L.U.C.A.S
®
1000 double
Composé de deux systèmes L.U.C.A.S
®
1000. Un
système L.U.C.A.S
®
1000 double peut être utilisé
pour sonoriser un espace important. Deux satellites
sont installés de chaque côté pour sonoriser l’espace.
La fourche double HK AUDIO
®
est idéale pour un
montage sur pieds (voir les accessoires du
L.U.C.A.S
®
1000)
Le système est câblé comme un système standard.
Il suffit par exemple de relier la sortie de la table de
mixage à l’entrée INPUT LEFT d’un système
L.U.C.A.S
®
1000. Raccordez ensuite un câble XLR
court au connecteur de sortie Through Left, puis
celui-ci à l’entrée Input Right. Vous obtenez ainsi les
mêmes signaux aux haut-parleurs des satellites.
Réglage stéréo
Réglage mono

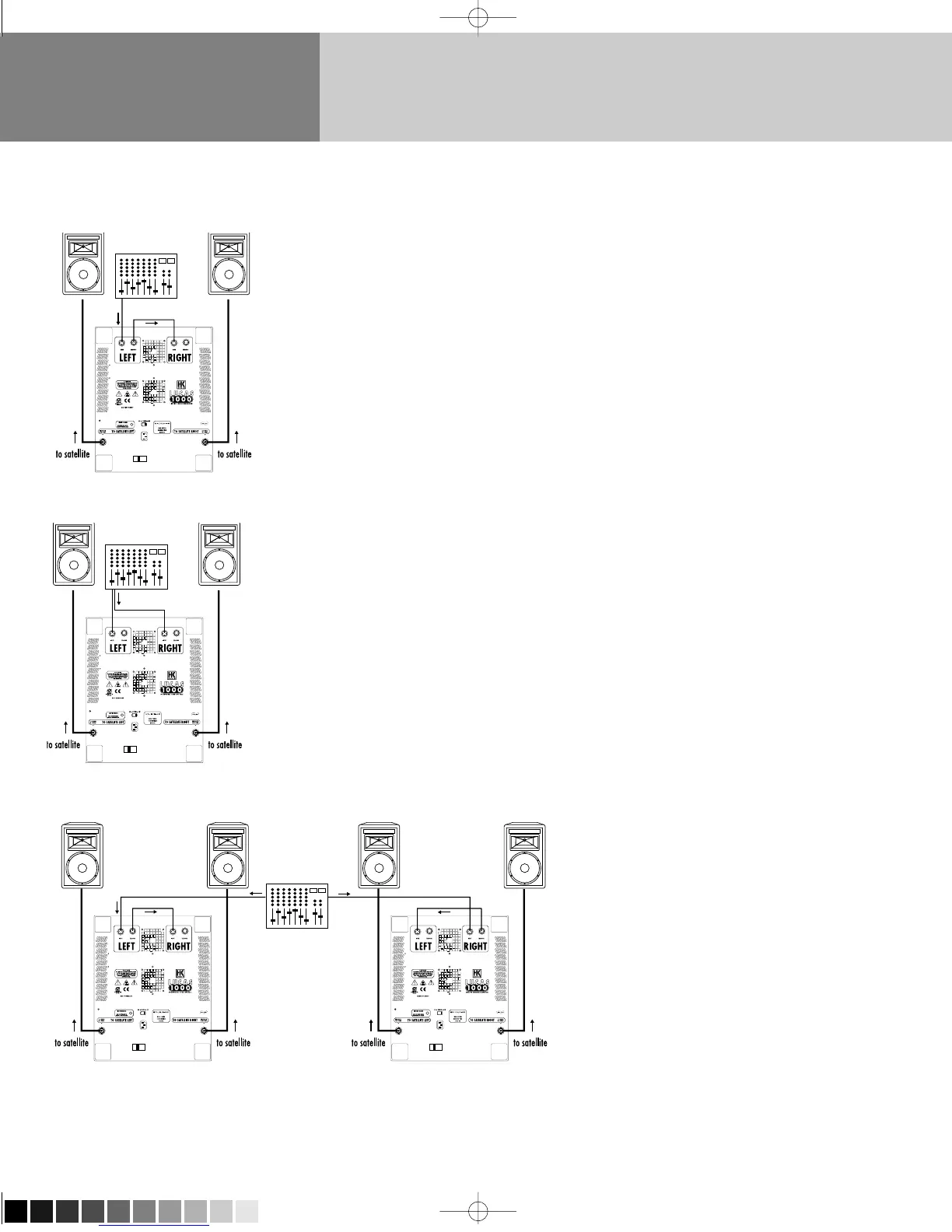

Système L.U.C.A.S 1000 double
