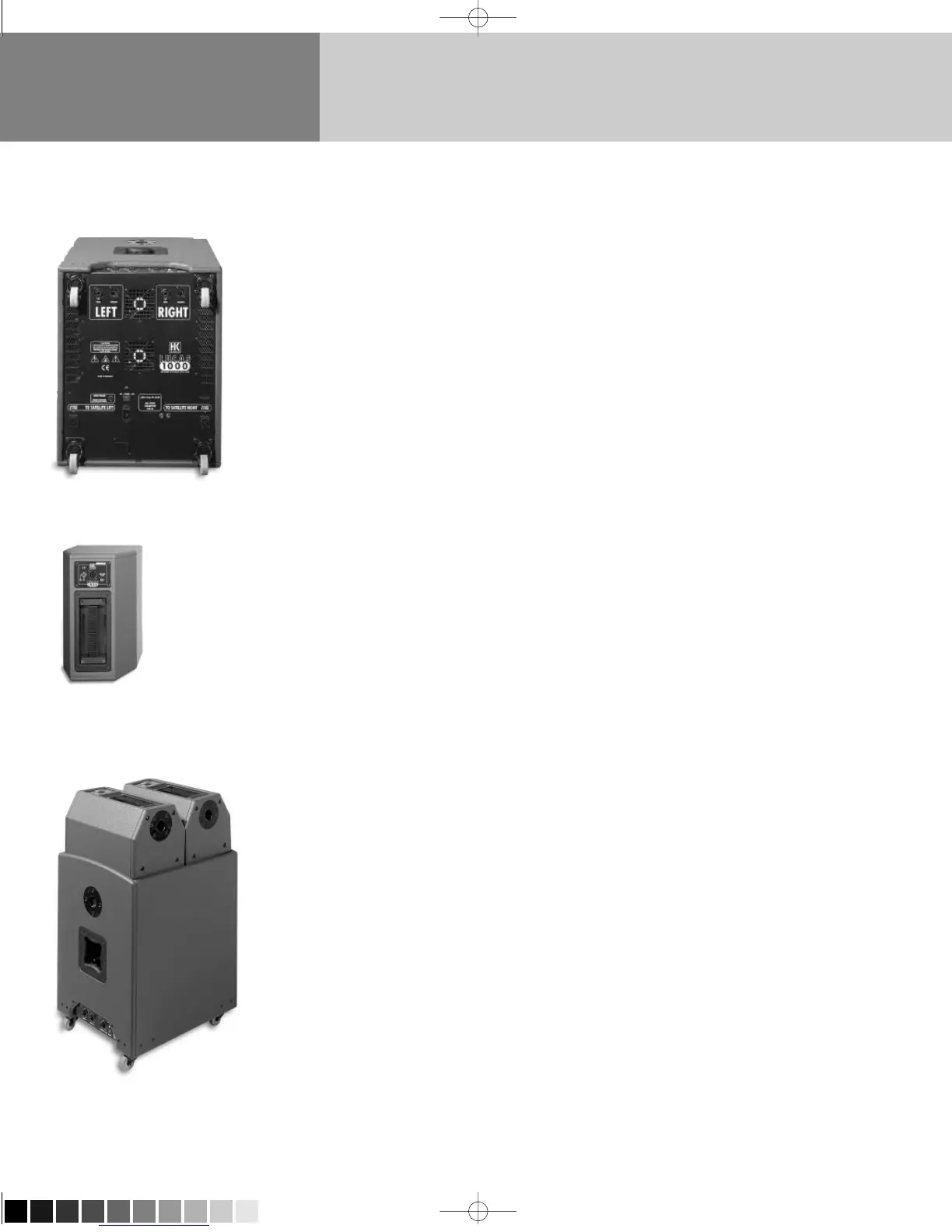

L.U.C.A.S
®
1000 Subwoofer
L.U.C.A.S
®
1000 Satellite
L.U.C.A.S
®
1000 listo para el transporte
L.U.C.A.S 1000 Manual 2.0
1 Componentes del sistema
L.U.C.A.S
®
1000
Subwoofer (altavoz de graves)
El recinto del subwoofer L.U.C.A.S
®
1000 está dividida
en dos partes. La parte delantera sirve como recinto
acústico para ubicar el altavoz de 15“ montado directa-
mente. Tiene capacidad para 600 W RMS y una im-
pedancia nominal de 8 Ohmios. Separada de ellas,
detrás, se encuentra el recinto para la electrónica -
con fuente de alimentación, previo y etapa de potencia.
Satélites
Los satélites se han diseñado en forma de caja reflex
de graves. Están equipados con un 8“ HK AUDIO
®
Custom Speaker y un motor de 3/4“ con trompa CD
de 100° x 50°. La capacidad es de 200 W RMS y la
impedancia nominal de 4 Ohmios. El recinto acústico,
invisible desde fuera, está inclinado 3°. De este modo,
los altavoces están mejor orientados hacia el público
y se reducen las reflexiones en la sala. El frontal
cóncavo de los satélites se adapta óptimamente
durante el transporte al abombamiento de la rejilla
del subwoofer.
Nota:
Los componentes del sistema están óptimamente
adaptados entre sí acústicamente y deben utilizarse
exclusivamente para la configuración indicada. Si se
utilizan otros satélites pueden influir negativamente
en el sonido o causar daños en la etapa de potencia.
2 Transporte del sistema
Para el transporte del sistema deberá colocar el sub-
woofer sobre las ruedas, a continuación coloque los
satélites con la rejilla de material de espuma sobre el
subwoofer. Asegure los satélites contra deslizamien-
to mediante el cinto tensor suministrado.
3 Instrucciones de uso
3.1 L.U.C.A.S
®
1000 Subwoofer
1 Limiter LEDs
Indicación acerca del estado de servicio del limitador.
Verde = Señal, Amarillo = Soft Limit, Rojo = Full Limit.
Atención: Aquí se trata de un LED Clip. Este puede
iluminarse brevemente en rojo, es indicio de que el
limitador se encuentra a pleno servicio. A través de
LEDs propios se indica el estado del limitador de las
vías de señales izquierda y derecha así como del
subwoofer respectivamente.
2 LED Power On
Este LED brilla cuando se encuentre el interruptor
de potencia (véase lado posterior) en On y exista la
correspondiente conexión a la red.
3 Gain Left, Gain Right
Regulador para adaptar la etapa de potencia a la señal
de entrada y prevenir distorsiones con niveles de
señal desfavorables.
4 Subwoofer Level
Regulador para adaptar el volumen del subwoofer.
5 Ground (Masa)
El interruptor Ground-Lift se usa para separar la
masa de señal y de la caja en caso de problemas de
zumbidos. En estado pulsado se separa la masa.
6 Input (Hembrilla combi) Left, Right
Con una fuente de señala balanceada la entrada del
L.U.C.A.S
®
1000 también admitirá un jack de 1/4"
cableado de la siguiente forma:
Centro = + , Anillo = - , Malla = tierra.
Si la salida de la mesa es desbalanceada, el conector
jack 1/4" se ha de utilizar de la siguiente forma:
Centro = +, Malla = -
Lucas1000_BDA_2.1_work 08.09.2004 17:38 Uhr Seite 30 (Schwarz Bogen)
