31
Español

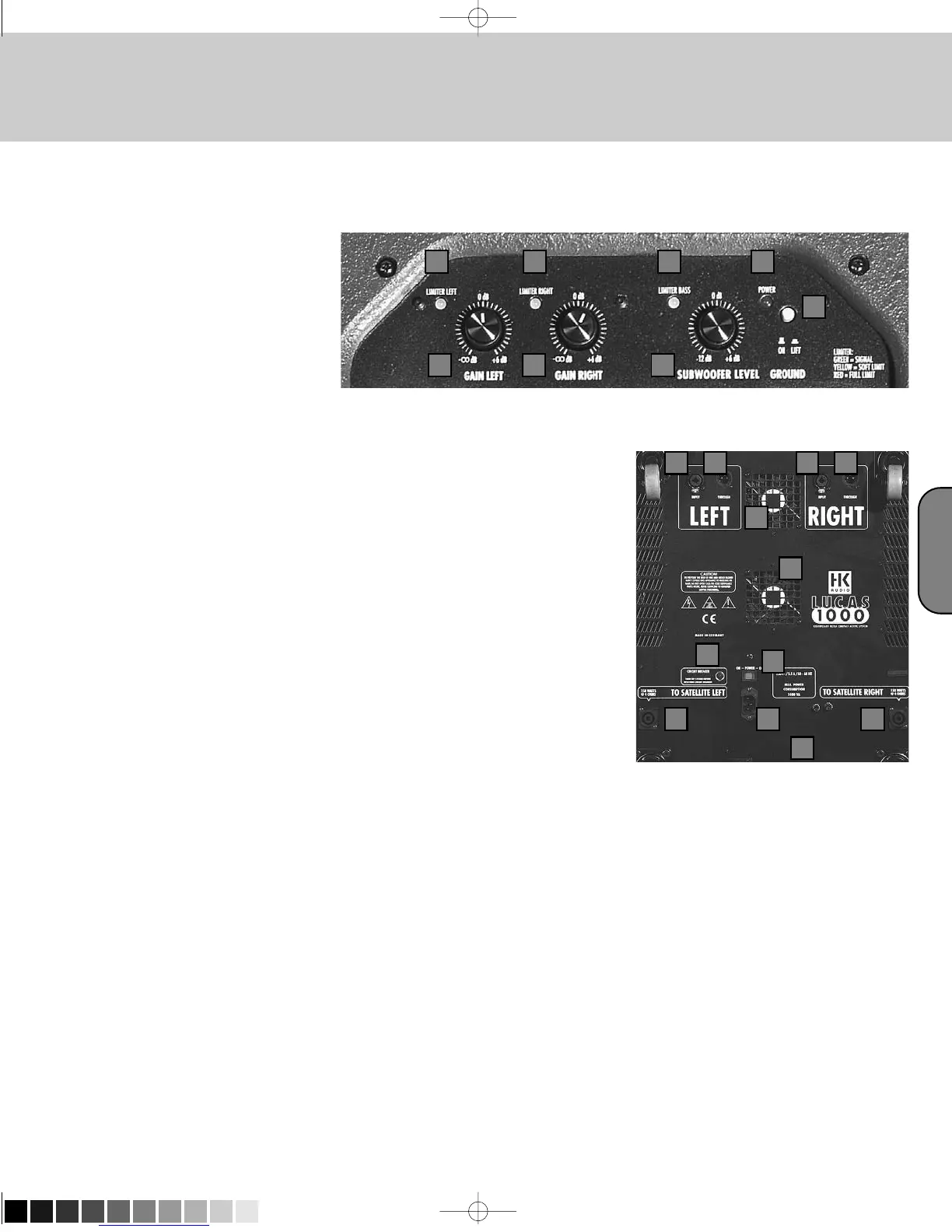

7 Through Left, Right
Salida paralela para la conducción de paso de la señal
Line (izquierda o bien derecha) p. ej. a otros sistemas,
componentes individuales, etapas de potencia de
monitores, etc.
8 Unidades de ventilation
Estos ventiladores proporcionan la refrigeración sufi-
ciente para los módulos de las etapas de potencia.
Preste atención de que el ventilador y las ranuras de
ventilación no tengan suciedad y quede garantizado
un paso de caudal de aire libre.
9 Disyuntor
Interruptor magnetotérmico, viene a reemplazar los
fusibles tradicionales. Después de solucionar la causa
del error, puede restablecer el servicio del magne-
totérmico disparado, simplemente pulsando sobre
el.
Atención: El sistema deberá desconectarse siempre
antes de proceder a realizar un reset (interruptor de
potencia en Off)!
10 Interruptor „Potencia“
Es el interruptor de CON./DESC. para el sistema
auto amplificado. En estado encendido, el interruptor
brilla de color rojo. Además en estado conectado, se
ilumina un LED rojo en el panel de operación superior.
11 Mains Input
Una el conector de conexión mediante el cable de
red suministrado a una base de enchufe.
Atención: Observe las tensiones respectivas válidas.
La conexión a una tensión de red errónea podría
destruir los elementos electrónicos del sistema
L.U.C.A.S
®
1000.
12 Satellite Left y Satellite Right
Conecte los conectores de salidas Speakon
®
con los
satelites izquierdo y derecho L.U.C.A.S
®
1000.
13. Pestaña de Cable de red
Sujete el cable de red dentro de la pestaña para ase-
gurar que se pueda desprender involuntariamente.
8
8
76 76
5
3 3 4
1 21 1
9
10
11
14
12 12
Lucas1000_BDA_2.1_work 08.09.2004 17:38 Uhr Seite 31 (Schwarz Bogen)
