Hobie Fx One User Manual

Hobie Cat Europe - ZI Toulon Est, BP 250 F-83078 Toulon cédex 9 - Tél. +33 494 08 78 78 - Fax +33 494 08 13 99

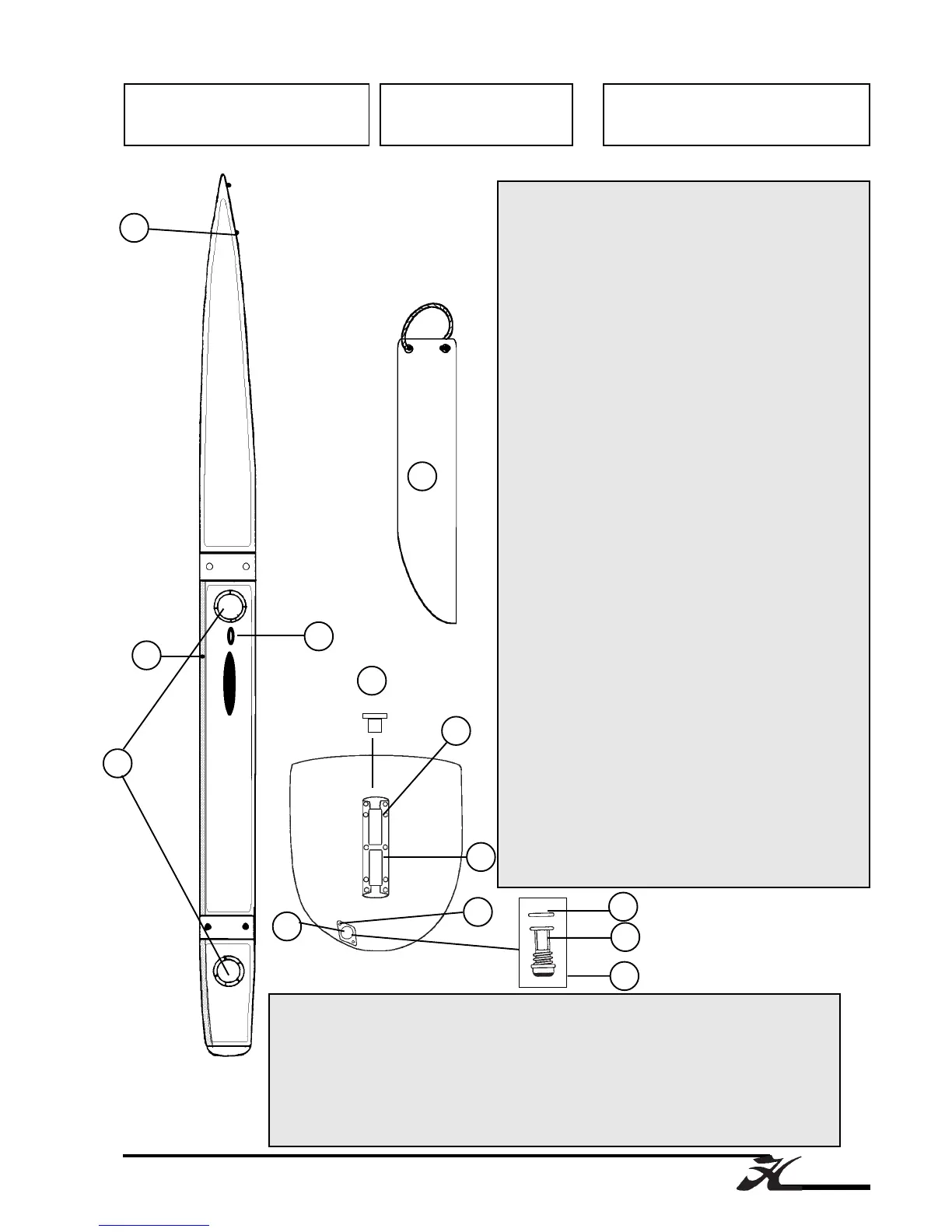

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)
2
Hobie FX-One
Coque/Hull/Rumpf
17556005 : Coque droite complète
Right hull complete
Rumpf rechts komplett
17556000 : Coque gauche complète
Left hull complete
Rumpf links komplett
1
2
3
4
1 - 20560300 : Platine de bride
Bow plate
Hahnepot Platte
2 - 21056028 : Vis cadène
Anchor pin
Schraube für Püttingeisen
3 - 99056027 : Trappe de visite
Inspection port
Luckendeckel
4 - 17550910 : Dérive sabre FX-One
FX-One daggerboard
Steckschwert FX-One
5 - 18056005 : Fémelot + entretoise
Gudgeon + bushing
Heckbeschlag + Buchse
6 - 99220855 (x10) : Vis TC fémelot
Screw TC gudgeon
Schraube TC Heckbeschlag
7 - 99220845 (x10) : Vis TF Bouchon
Screw TF plug
Ablassplatte-Schraube
8 - 99056012 : Platine bouchon vidange
Drain housing
Platine f. Ablaßschraube
9 - 99220048 (x10) : Joint bouchon vidange
Drain plug gasket
Dichtung Ablaßschraube
10- 99056232 (x10) : Bouchon vidange
Drain plug
Ablasschraube
11- 99220043 : Joint + bouchon
(x10) Gasket + drain plug
Dichtung + Ablaßschraube
12 - 99500440 : Taquet rotation
Camcleat Rotation
Klemme
13 - 99220128 (x10) : Entretoise plastique
Nylon bushing
Buchse Plastik
6
5
9
10
8
11
7
AUTOCOLLANTS COQUES/HULL STICKERS/RUMPF-AUFKLEBER
17556500 : Hobie FX-One large/Grand
99056039 : "H" (intérieur coque/inside bow)
99056032 : Logo Hobie (extérieur coque/outside hull)
99056023 : "Made by Hobie Cat Europe"
12
13
17590070 : Capot avant
Front deck
Decke vorne
17590075 : Capot milieu
Middle deck
Decke mitte
