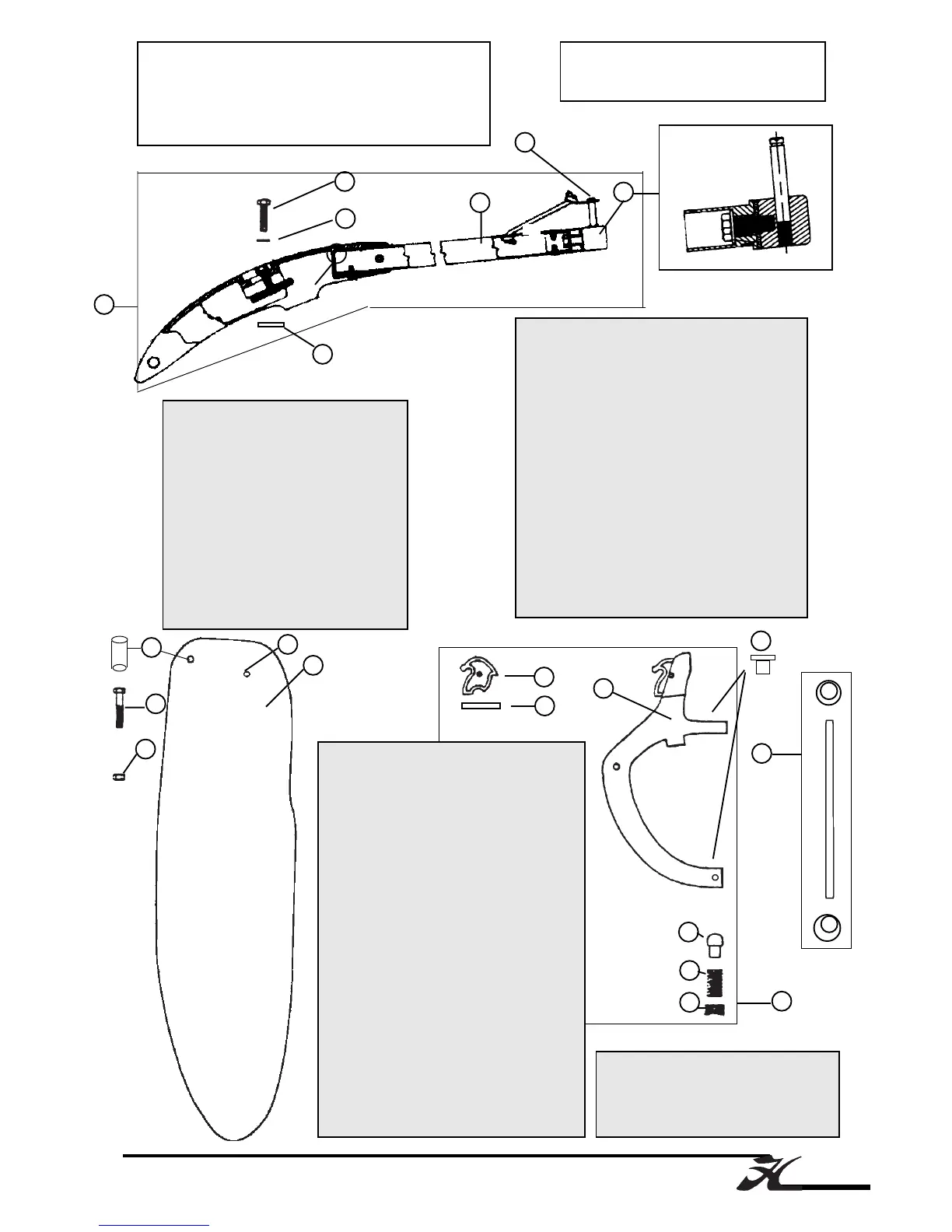

Hobie FX-One : Eclaté de pièces détachées / Illustrated part guide/Explosionszeichnung (2003-2004)
3
3
15
16
17
13
1 - 99220930 (x10): Vis TH 8x30 casting
Cast.bolt
Schraube Gußt.
2 - 99220750 (x10): Rondelle plate
Washer
Unterlegscheibe
3 - 17000010: Casting supérieur Gouv.
Upper rudder casting
Oberes Rudergehäuse
4 - 18062148: Bras gouv.droit complet
Tiller arm right complete
Ruderarm rechts komplett
18062147: Bras gouv.gauche complet
Tiller arm left complete
Ruderarm links komplett
8
9
10
11
18
5 - 17562160: Tube de gouvernail
Tiller tube
Ruderrohr
6 - 99220163: Embout gouvernail Race
Race tiller end cap
Ruderarmendstück Race
7 - 14061122: Platine dural
Cam stop plate
Platine f. oberes Rudergehäuse
8 - 14061183 (x10): Came safran
Plastic cam
Rudernock
9 - 16041756 (x10): Goupille élastique
Maststep pin
Sprengbolzen
10- 99502270 : Lame safran TI/FX/FOX
Rudder blade
Ruderblatt
11- 99220880 (x10): Vis safran 8x60
Rudder bolt
Schraube Ruderblatt
19
14
20
12
Hobie FX-One
Safran/Rudder/Ruderblatt
Gouvernail droit complet/Rudder assy right complet
Ruderanlage komplett rechts : 18062146
Gouvernail gauche complet/Rudder assy compl. left
Ruderanlage komplett links : 18062145
4
7
1
2
5
6
21
12- 99056239 (x10): Ecrou Nylstop
Nylstop nut
Selbstsichernde Mutter
13- 18000155: Casting inf. gouv
Lower rudder casting
Unteres Rudergehäuse
14- 21080335: Aiguillot + goupille
(inox) Rudder pin + cotter pin
Ruderbolzen + Splint
15- 14061106 (x10): Pene safran
Plunger
Gegenstück Rudernock
16- 99220685 (x10): Ressort inox
Spring
Feder
17- 99220825 (x10): Vis safran delrin
Tension screw
Druckschraube
18- 99502130: Insert lame safran
Sheave pin rudder blade
Bolzen Ruderblatt
19- 14041711: Axe tête de mât
Mast head axe
Mastkopf Achse
20- 17062680 : Casting inférieur monté
Lower rudder cast.assembled
Unteres Rudergehäuse montiert
21- 99220169 (x10) : Clip rapide
Retainer clip
Sicherungsclip
22 - 99220128 (x10) : Entretoise plastique
Nylon Bushing
Buckse Plastik
22
