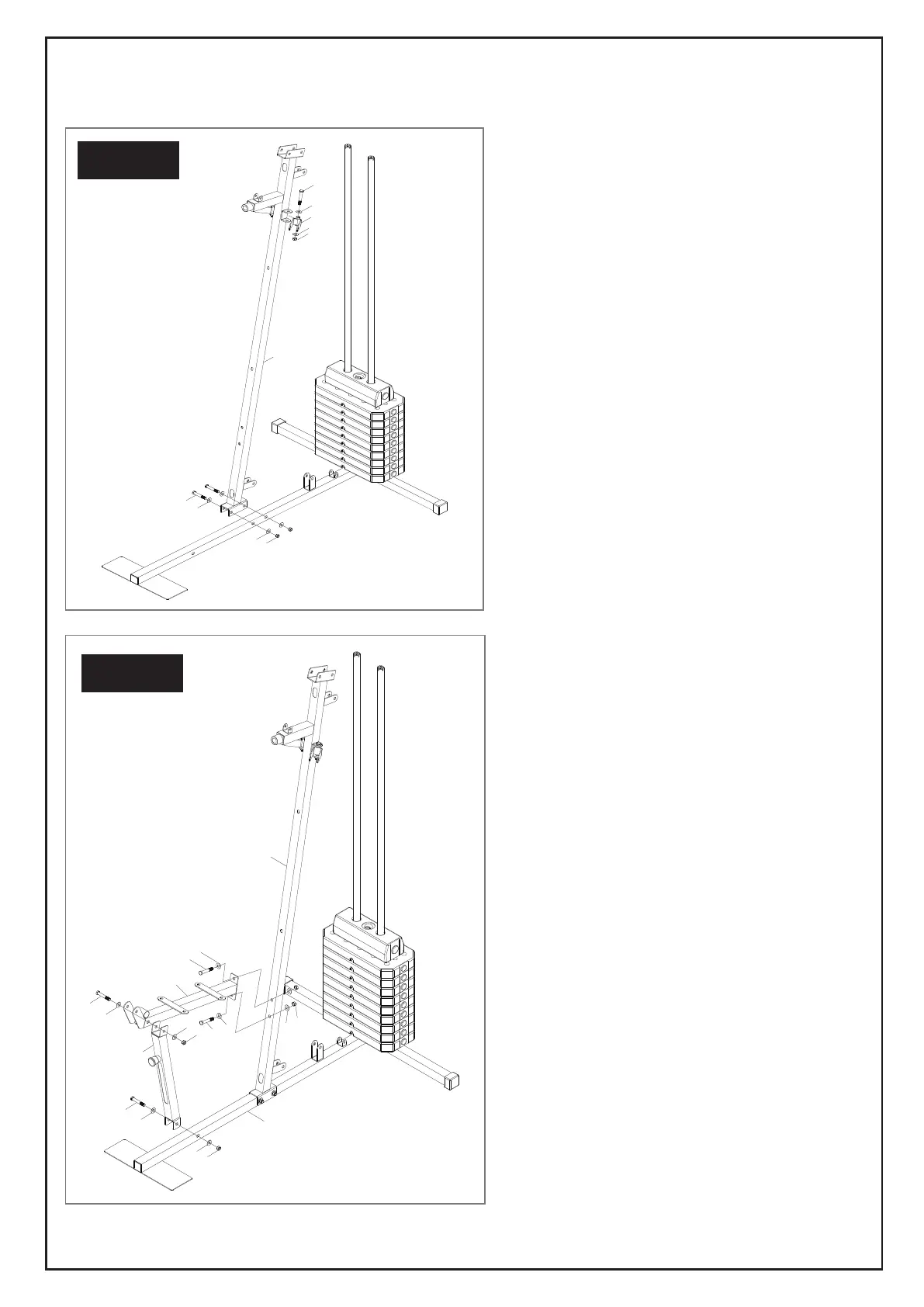

STEP DI ASSEMBLAGGIO
PASSO 3:
Fissare la Staffa di Supporto (8) al Telaio Base
Anteriore (20) usando 2 Bulloni Esagonali (58), 4
Rondelle (67) e 2 Dadi in Nylon (70).
Fissare i 2 Morse Puleggia Singole (21) alla Staffa di
Supporto (8) usando 2 Bulloni Esagonali (58), 4
Rondelle (67) e 2 Dadi in Nylon (70).
Non stringere eccessivamente le Morse Puleggia
Singole (21).
Devono essere sicuri, ma devono essere ancora in
grado di muoversi.
PASSO 4:
Fissare la Staffa di Supporto Anteriore (4) al Telaio
Base Anteriore (2) con 1 Bullone Esagonale M10 x
60 mm (58), 2 Rondelle (67) e 1 Dado in Nylon (70).
Fissare quindi il Supporto Base Sedile (7) alla Staffa
di Supporto Anteriore (4) e al Telaio Base Anteriore
(2).
Assicurarsi che tutti i bulloni siano stati stretti prima
di procedere.
