HOMCOM A91-176 - Page 14

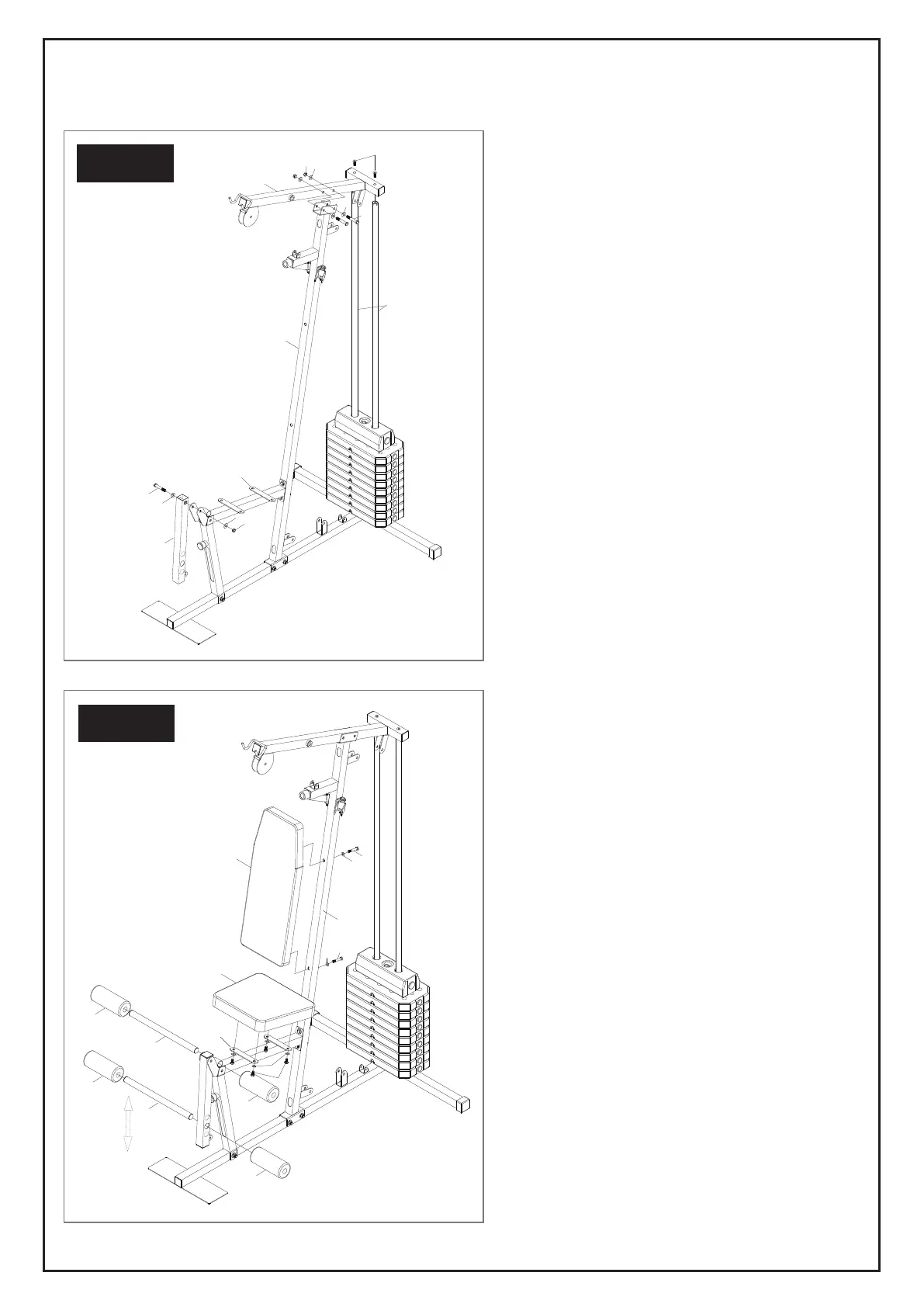

PASSO 5:
Fissare la Traversa Superiore (9) ai Tubi Guida Pesi
(3) usando 2 Bulloni (72).
Fissare la Traversa Superiore (9) alla Staffa di
Supporto (8) usando 2 Bulloni Esagonali (58), 4
Rondelle (67) e 2 Dadi in Nylon (70).
Procedere a connettere il Supporto di Estensione
Gambe (6) e il Supporto Base Sedile (7) usando 1
Bullone Esagonale (58), 2 Rondelle (67) e 1 Dado in
Nylon (70).
Assicurarsi che tutti i bulloni siano stati stretti prima
di procedere.
PASSO 6:
Fissare il Cuscinetto dello Schienale (14) alla Staffa
di Supporto (8) usando 2 Bulloni Esagonali (62) e 2
Rondelle (68).
Fissare ora il Cuscinetto del Sedile (13) al Supporto
Base Sedile (7) usando 4 Bulloni Esagonali (65) e 4
Rondelle (68)
Inserire il Tubo in Spugna (17) nel Supporto di
Estensione Gambe (6) e nel Supporto Base Sedile
(7).
Assicurarsi che tutti i bulloni siano stati stretti prima
di procedere.
Infilare i Rulli Gambe in Spugna (30) sui Tubi in
Spugna (17).
Se la lunghezza della gamba è diversa tra utenti,
il Tubi in Spugna (17) può adattarsi venendo
regolato in alto e in basso, fino a raggiungere la
posizione desiderata.
