Nota: ogni Braccio Butterfly è etichettato con una “L” per il sinistro (11) e una “R” per il destro (12).
Sinistra e Destra sono visti come se ci si trovasse in piedi dietro l’attrezzatura rivolti verso essa (pertanto
se vi trovate di fronte all'unità, la sinistra sarà ora alla vostra destra e viceversa).

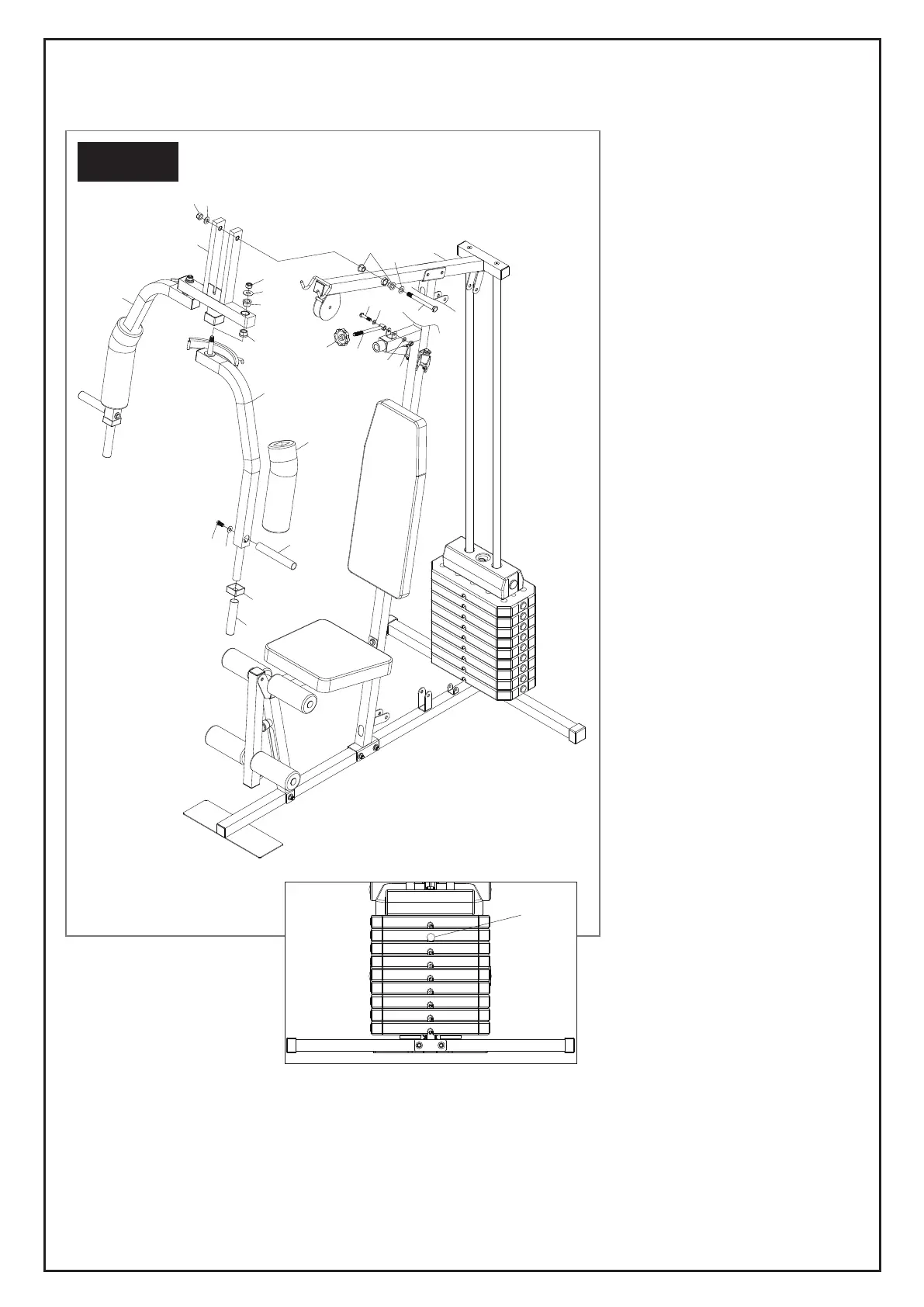

PASSO 7:
Fissare la Barra di Spinta (10) alla
Traversa Superiore (9) usando 1
Bullone Esagonale (56), 2 Rondelle
(66) e 1 Dado in Nylon (69).
Si prega di notare che 2 Boccole
Lubrificate Piccole piccole (38) sono
state pre-assemblate sulla traversa
superiore (9) e 4 Boccole Lubrifi-
cate Grandi (39) nella Barra di
Spinta (10).
Fissare il Braccio Butterfly Destro
(12) e il Braccio Butterfly Sinistro
(11) alla Barra di Spinta (10)
usando 2 Rondelle (66) e 2 Dadi in
Nylon (69).
Far scorrere i Rulli Braccia in
Spugna (31) sul Braccio a Butterfly
Destro (12) e sul Braccio a Butterfly
Sinistro (11).
Collegare il Tubo Impugnatura (18)
al Braccio a Butterfly Destro (12) e
al Braccio a Butterfly Sinistro (11)
usando 2 Bulloni Esagonali (61) e 2
Rondelle (67).
Quindi fissare 2 Tappi Concavi (51)
e 2 Impugnature (46) sul Braccio a
Butterfly Destro (12) e sul Braccio a
Butterfly Sinistro (11).
Fissare il Manovella (28) alla Staffa
di Supporto (8) usando 1 Bullone
Esagonale (63), 2 Rondelle e 1
Dado in Nylon (71).
Infine, far scorrere il Dado a Manop-
ola (23) sul Manovella (28) e
fissarlo saldamente una volta
agganciato alla barra di Spinta (10).
PASSO 7
10
12
11
18
66
56
69
66
39
39
31
46
51
67
61
56
66
9
38
23
63
68
28
68
71
24
56
66
9
38
63
68
28
68
71
24
STEP DI ASSEMBLAGGIO
