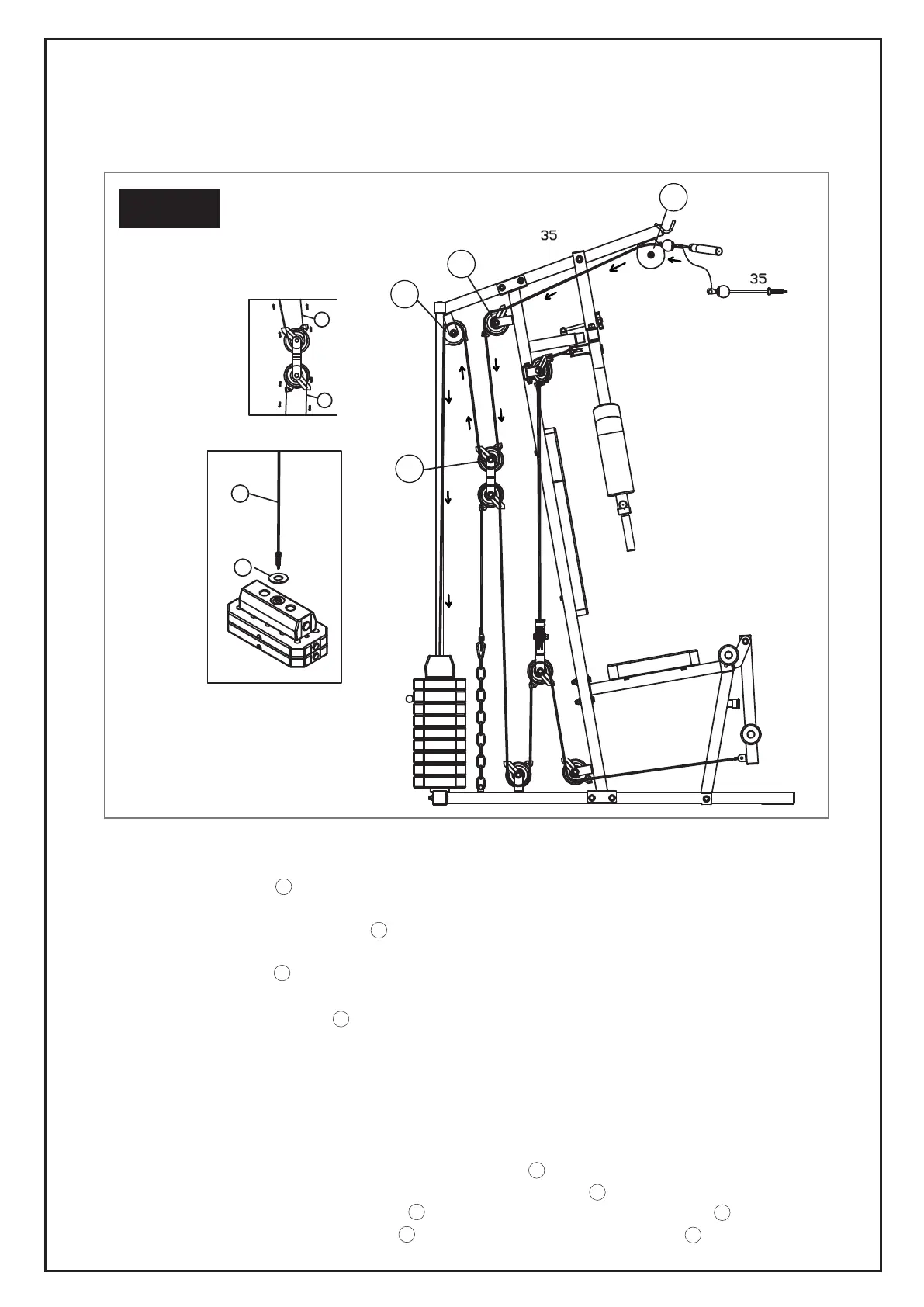

PASSO 8: CAVI 35
Installare il sistema di pulegge:
1.installare la Puleggia (32) sulla Traversa Superiore (9) con 1 Bullone Esagonale (60), 2 Rondelle (67) e 1
Dado in Nylon (70).
2. Una volta fatto, fissare la Puleggia (32) e 2 Ganci Puleggia (55) (usati per facilitare l’inserimento del cavo)
sulla Staffa di Supporto (8) con 1 Bullone Esagonale (59), 2 Rondelle (67) e 1 Dado in nylon (70).
3.Installare la Puleggia (32) e 2 Ganci Puleggia (55) sulla Puleggia a U (22) con 1 Bullone Esagonale (59), 2
Rondelle (67) e 1 Dado in Nylon (70).
4.Installare la Puleggia Grande (32) (indicata anche da un colore diverso o da una colorazione aggiuntiva) e
2 la Protezione Puleggia (54) sulla Traversa Superiore (9) con 1 Bullone Esagonale (59), 2 Rondelle (67) e 1
dado in nylon (70).
5. Fissare l'estremità del bullone del cavo 35 all'albero dell’Asta di Selezione Peso (5) con la Rondella in Plastica
(26) e stringere.
Fissare l'estremità sferica del Cavo 35 alla Barra Trazioni (19) usando 1 gancio (29).
Infilare i cavi attraverso il sistema di pulegge:
1.Infilare il Cavo 35 attraverso la scanalatura della Puleggia (32) e quindi attraverso la Traversa Superiore (9).
2.Infilare il Cavo 35 attraverso la scanalatura posta sopra la Puleggia (32) .
3.Passando direttamente sotto la Puleggia (32) , infilare il Cavo 35 sotto la Puleggia (32)
Passando direttamente sopra la Puleggia (32) , infilare Cavo 35 sopra Puleggia (32) .
PROCESSO PASSO DOPO PASSO PER IL FISSAGGIO DELLE PULEGGE E DEI CAVI
FILETTATICADOSCÂBLES
36
35
35
26
B
D
A
C
PASSO 8
A
B
C
D
A
B
B
C
D
C
