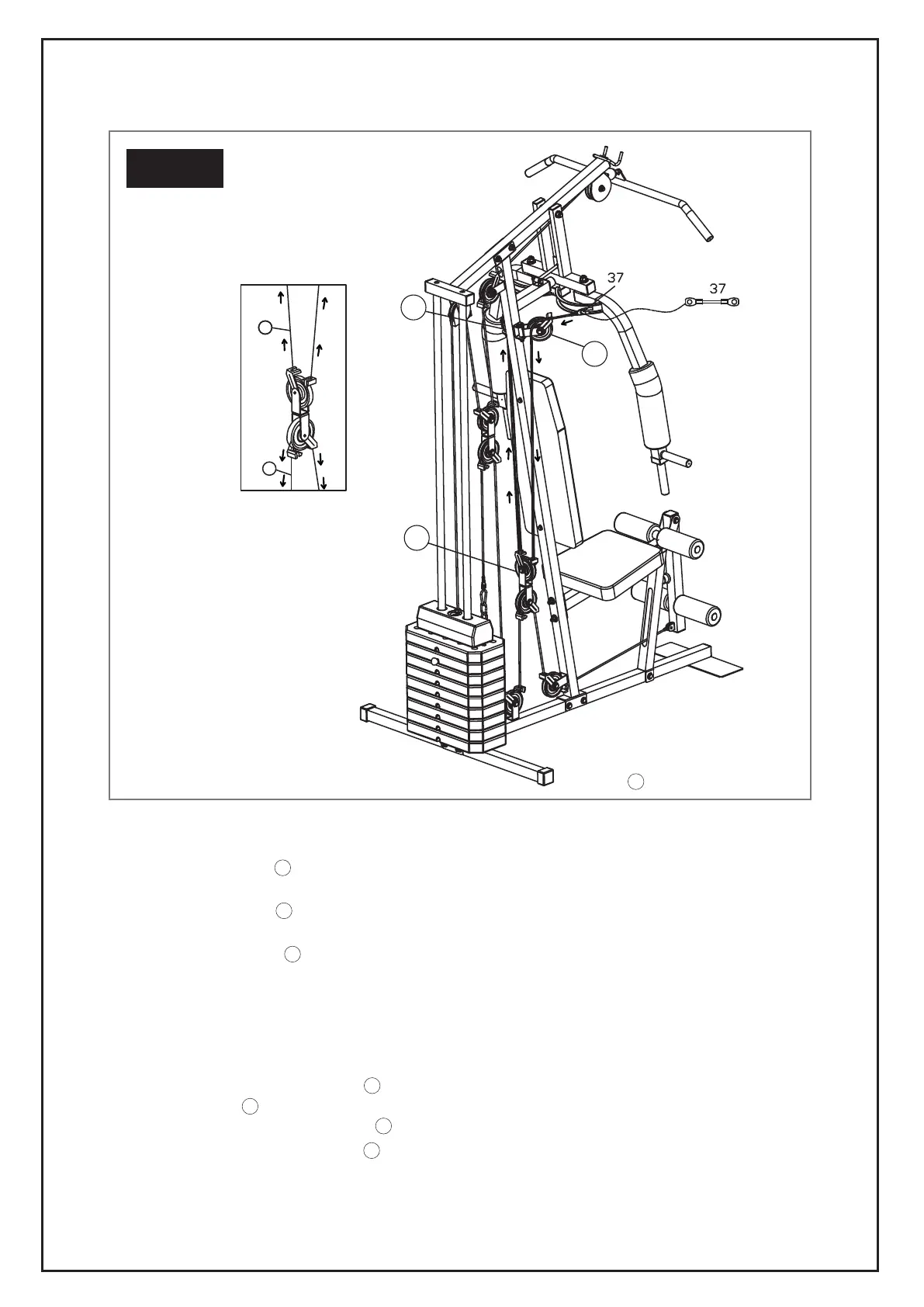

PASSO 9: CAVO 37
Installare il sistema di pulegge:
1.Fissare la Puleggia (32) e 2 Ganci (55) sull’Inversa a U (20) con 1 Bullone Esagonale (59), 2 Rondelle
(67) e 1 Dado in Nylon (70).
2. Fissare la Puleggia (32) e 2 Ganci (55) sull’Inversa a U (20) con 1 Bullone Esagonale (59), 2
Rondelle (67) e 2 Dadi in Nylon (70).
3.Installare la Puleggia (32) e 2 Ganci Puleggia (55) sul Blocco Puleggia Singolo (21) usando 1 Bullone
Esagonale (59), 2 Rondelle (67) e 2 Dadi in Nylon (70).
Infilare i cavi attraverso il sistema di pulegge:
4. Fissare l'estremità del Cavo (37) al Braccio a Butterfly Sinistro (11) agganciando il gancio in acciaio ai
ganci saldati sul retro del braccio.
5. Infilare il Cavo 37 nella Puleggia (32) fissata al lato della Staffa di Supporto (8) e tirare verso il basso
verso la Puleggia (32) situata sul retro della Staffa di Supporto (8).
6.Infilare il Cavo 37 sotto la Puleggia (32) e farlo risalire verso la Puleggia (32) .
7.Infilare il Cavo 37 sulla Puleggia (32) e con l'estremità finale attraverso il gancio situato sul retro del
Braccio Butterfly Sinistro (11).
8.Fissare l'estremità del Cavo 37 al Braccio a Butterfly Destro (12) attraverso l'anello d'acciaio ai ganci
saldati sul retro del braccio.
Step 2 Step 3
36
37
35
36
36
E
F
G
L
K
F
F
G
G
G
E
E
E
PASSO 9
37
37
36
E
F
G
37
Step 1 Step 2
37
36
B
A
C
E
F
G
STEP DI ASSEMBLAGGIO
17
