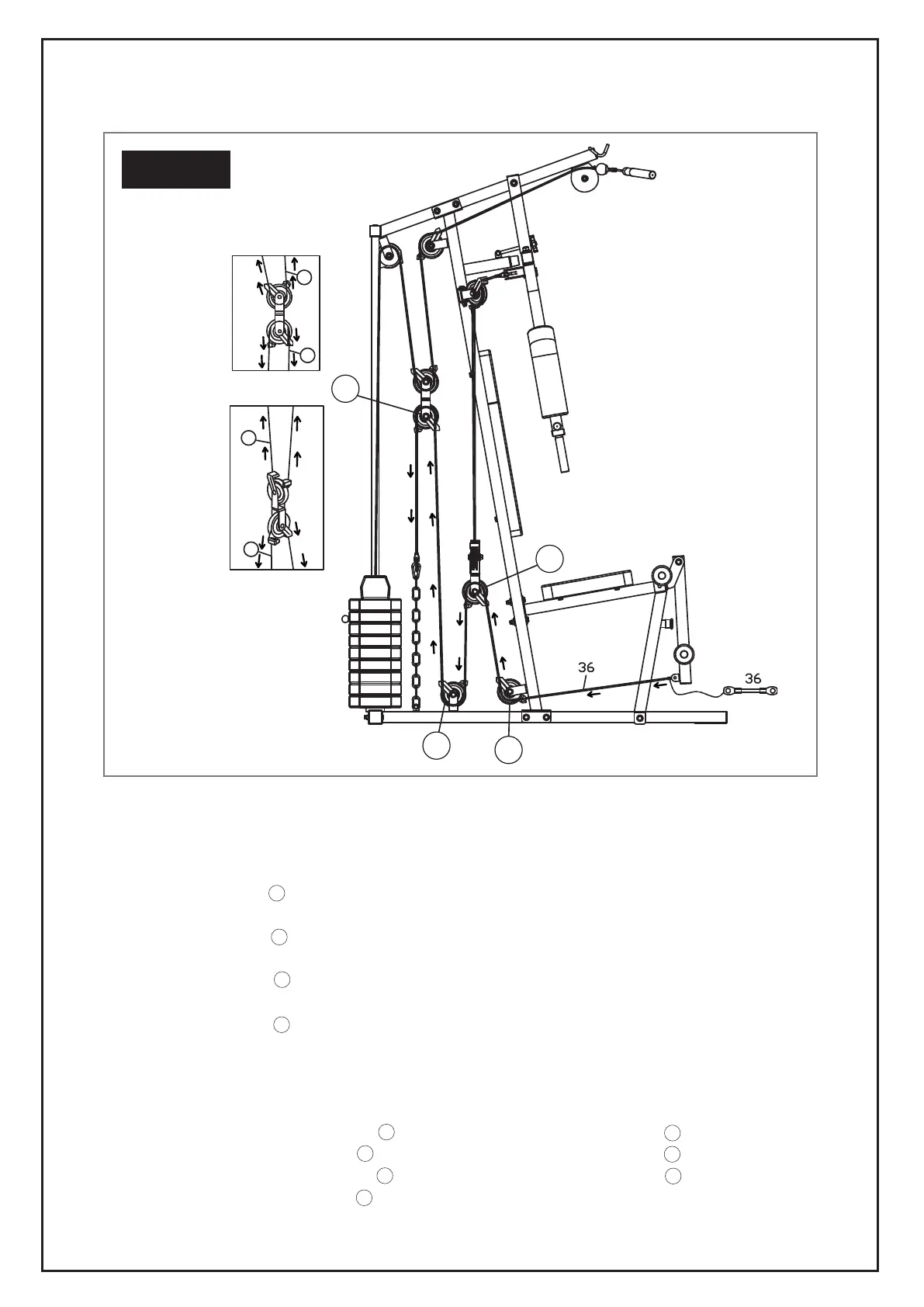

PASSO 10: CAVO 36
Installare il sistema di pulegge:
1. Fissare 1 estremità del Cavo 36 al Supporto Estensione Gamba (6) con 1 Bullone Esagonale (63), 2
Rondelle (68) e 1 Dado in nylon (71) e infilare il cavo sotto la puleggia (J).
2.Fissare la Puleggia (32) e 2 Ganci Puleggia (55) sul Telaio Base Anteriore (2) con 1 Bullone Esagonale
(59), 2 Rondelle (67) e 2 Dadi in Nylon (70).
3. Fissare la Puleggia (32) e 2 Ganci (55) sull’Inversa a U (20) con 1 Bullone Esagonale (59), 2 Rondelle
(67) e 2 Dadi in Nylon (70).
4. Fissare la Puleggia (32) e 2 Ganci (55) al Telaio Base Anteriore (2) con 1 Bullone Esagonale (59), 2
Rondelle (67) e 2 Dadi in Nylon (70).
5. Fissare la Puleggia (32) e 2 Ganci (55) al Telaio Base Anteriore (2) con 1 Bullone Esagonale (59), 2
Rondelle (67) e 2 Dadi in Nylon (70).
6.Collegare 1 x Catena (42) all'estremità finale del Cavo 36.
7. Installare la Catena (42) al Telaio Base Anteriore (2) con 1 x gancio (29).
Infilare i cavi attraverso il sistema di pulegge:
1.Infilare il Cavo 36 sotto la Puleggia (32) e tirarlo verso l'alto sulla Puleggia (32) .
2.Infilare il Cavo 36 sulla Puleggia (32) e tirarlo all’indietro verso la Puleggia (32) .
3.Infilare il Cavo 36 sotto la Puleggia (32) e tirarlo verso l’alto sulla Puleggia (32) .
4.Infilare il Cavo 36 sulla Puleggia (32) e tirarlo nuovamente in basso.
