HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 7/16", 1/2", y 9/16", bloque(s) de madera, mínimo de 6" de alto.
Consulte la lista de partes y dibujo que aparecen en las páginas 36 a 38.
INSTALACIÓN DE LAS RUEDAS
Bloquee el extremo del generador situado en el lado opuesto a la tapa del tanque de combustible para instalar el juego de
rueda.
Inserte el espaciador de la rueda (artículo 43) en el centro de la rueda (artículo 35).
Deslice el perno de 3/8 x 4.25" (artículo 41) y arandela de 3/8 (artículo 38) a través de la rueda (artículo 35), y luego a través
del soporte de la rueda en el transportador, colocando el lado descentrado del centro de la rueda en contra del soporte.
Atornille la tuerca de nyloc de 3/8 (artículo 42) en el perno y apriétela para fijar firmemente el conjunto de la rueda a la
transportador.
Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
Ensamble la pie (artículo 37) al soporte de la misma (artículo 50) con un perno de 1/4-20 x 1.5" (artículo 48). Enrosque una
arandela (artículo 49) y una tuerca nyloc (artículo 13) al perno para asegurar el ensamble. Precaución: No apriete demasiado
para que el material de la pie no colapse.
Bloquee el lado del alternador del generador para colocar el soporte de la pie bajo el canal portador. Enrosque un perno de
5/16-18 x 1" (artículo 36) a través de los orificios de montaje y enrosque una tuerca brida de 5/16 (artículo 15) al perno para
asegurar el soporte de la pie al portador.
MANIJA QUE CIERRA

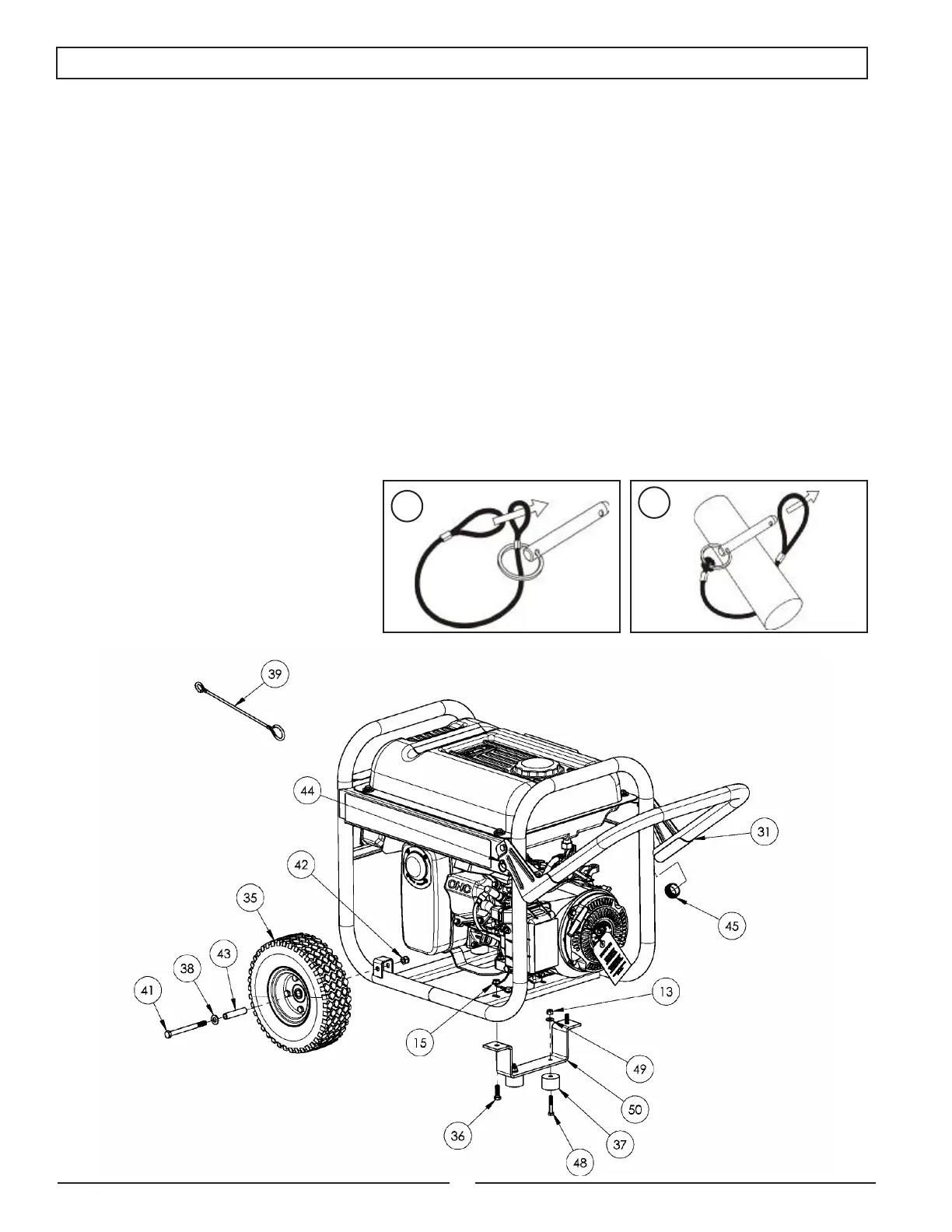

Conecte los acollador (artículo 39) al alfiler de
la liberación (artículo 44) y el portador como
mostrado en la ilustración.
Para cerrar el manija (artículo 31) en la posición
extendida, alinea los hoyos en los soporte
del manija con los hoyos en el soporte de
transportador y mete el alfiler de la liberación
(artículo 44).
La adición tapa (artículo 45) en fines del manija (artículo 31).
INSTALACION DEL JUEGO DE TRANSPORT
