MONTAJE
Leer y seguir las instrucciones de montaje y ajuste. Todos los
sujetadores esta n en la bolsa de piezas, No descartar ninguna
pieza
0 materiales sino hasta que la unidad este montada.
A ADVERTENCIA
Antes de efectuar alqun montaje 0 mantenimiento de la
unidad, retirar el cable de la bujia.
NOTA: EI par de torsion se mide en Nm (Ia unidad inglesa
es pie-libra). Esta medida describe cuan apretada ha de estar
una tuerca
0 perno. EI par de torsion se mide con una lIave
dinarnornetrica.
A ADVERTENCIA
AI montar la bordeadora, siempre usar ga
las
de
seguridad con pantallas laterales, homologadas por ANSI.
Las herramientas siguientes son necesarias para et montaj e
de la bordeadora, con las cantidades mostradas en ( ):
(2)
L1
aves inglesas ajustables
(1) Cuchilla multiuso para cortar la caja
(1) Destornillador de cabeza plana
(1) Alicates
(1) Embudo para aceite
(1)
L1
ave dinamometrlca para verificar el apriete de
sujetadores
La caja contiens losco
mponen
tes siguientes, con las
cantidades en ( ):
(1) Manual del usuario de la bordeado ra
(1) Manual del motor para el usuario
(1) Asidero superior
(1) Asidero inferior
(1) Arriostramiento de asidero
(1) Varilla de control
(1) Contenedor de 500 ml de aceite para motor
(1) Boisa de piezas con el contenido siguiente:
(4) Pernos para tubo
(4) Pernos M8X16
(8) Tuercas M8
(2) Chaveta de dos patas
(2) Ataduras para cable

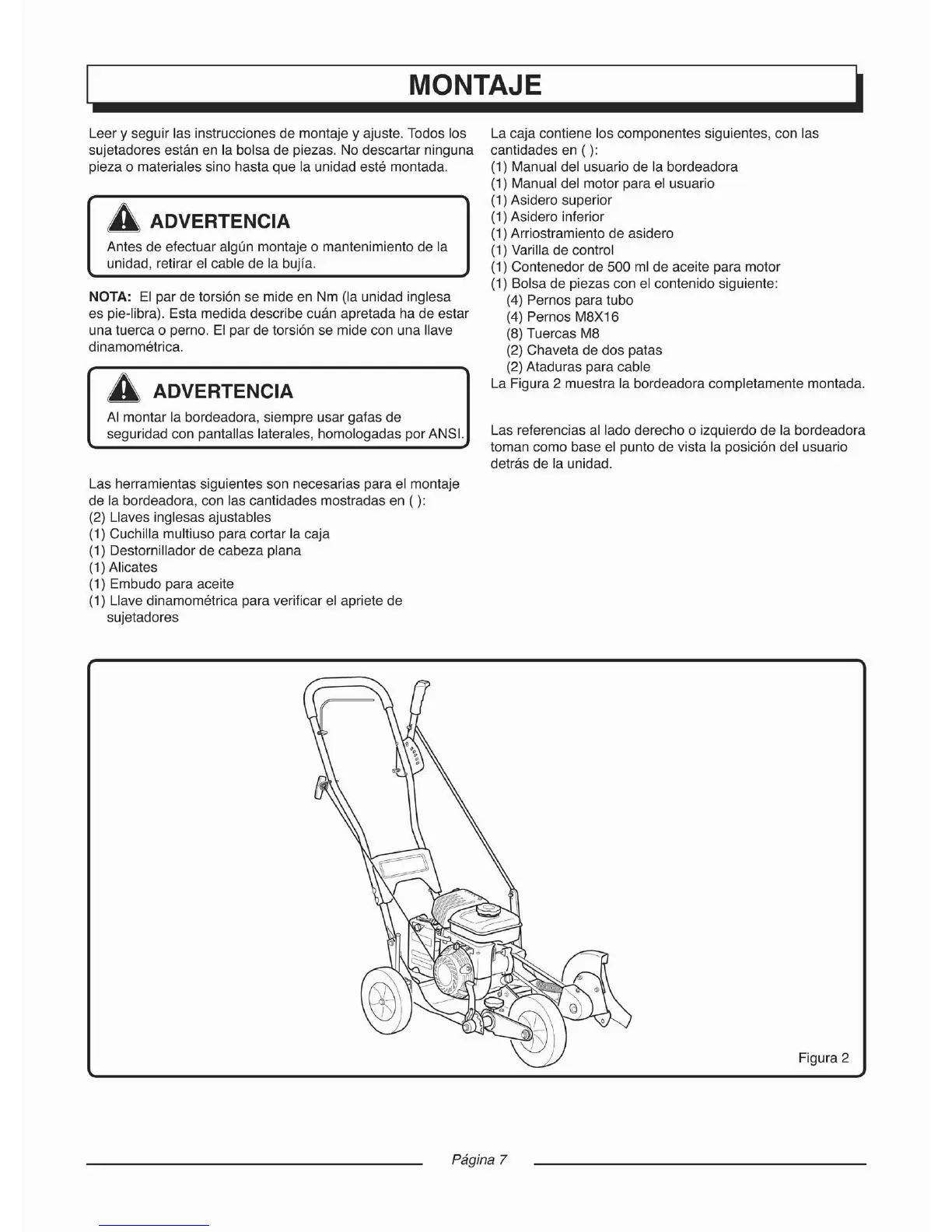

La Figura 2 muestra la bordeadora completamente montada.
Las referencias al lado derecho
0 Izquierdo de la bordeadora
toman como base el
punt
a de vista la posiciondel us
uario
detras de la unidad.
Figura 2
Pagina 7
