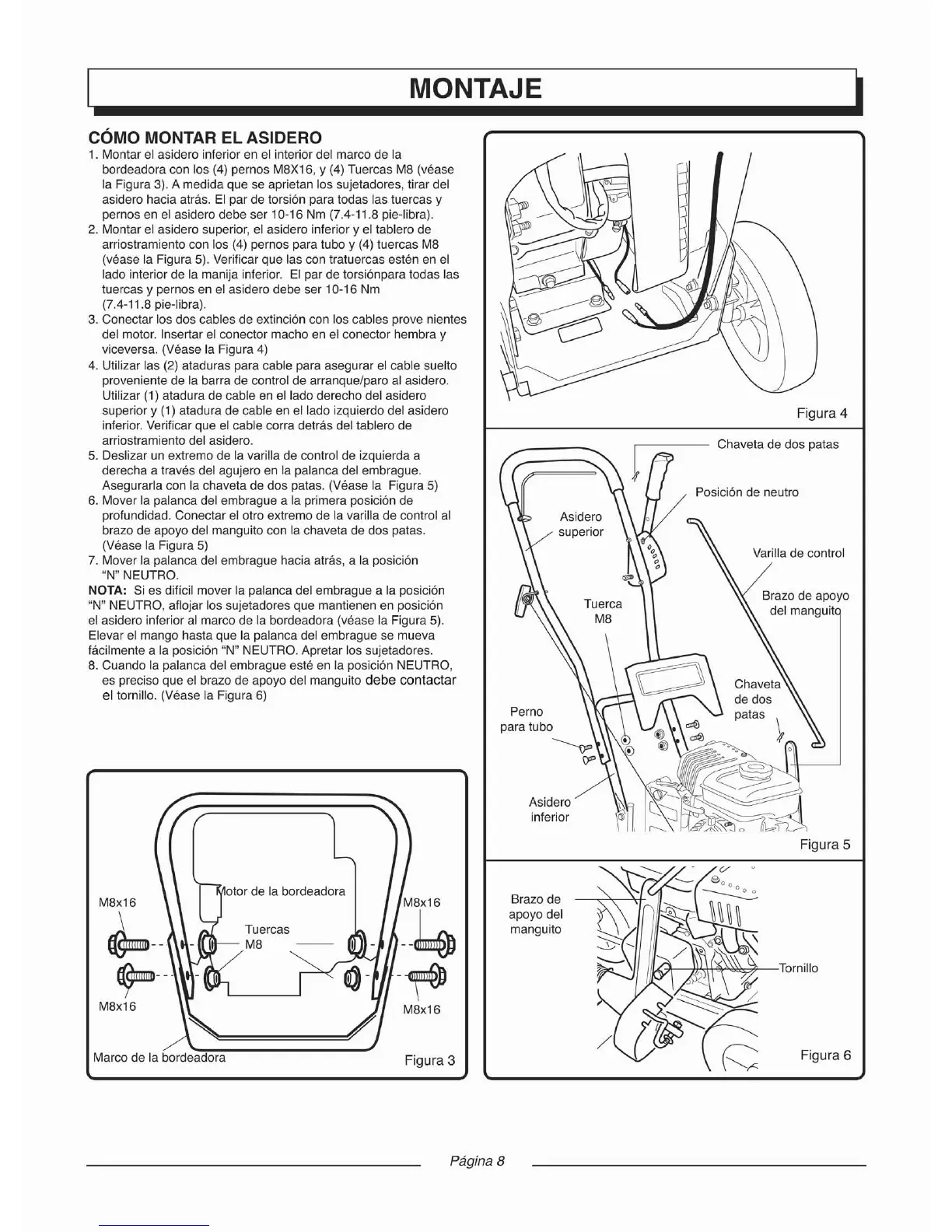

MONTAJE
___________
1
Fi
gur
a 4
Brazo de apoyo
del mangu it
Varilla de control
Chaveta de dos patas
Posicion de neutro
Asidero
superior
Tuerca
M8
Asidero
inferior
otor de la bordeadora
Brazo de
M8x 16 M8x 16
~--
--~
apoyo del
Tuercas mangu ito
M8
~-_
.
~-
-
~
Tornillo
M8x 16
M8x 16
"
~
Marco de la bordeadora
Fi
gur
a 3
Figura 6
COMO MONTAR EL ASIDERO
1. Mantar el asidero inferior en el interior del marco de la
bordeadora can los (4) pernos M8X16, y (4) Tuercas M8 (vease
la Figura 3). A medida que se aprieta n los sujetadores, nrar del
asidero hacla atras. EI par de torsion para todas las tuercas y
pernos en el asidero
debe
ser 10-16 Nm (7.4- 11.8 pie-libra).
2. Mantar el asidero superior, el asidero inferior y el tablero de
arriostramiento con los (4) pernos para tube
y (4) tuercas M8
(vease la Figura 5). Verificar que las con trat uercas
eaten en el
lado interior de la manija inferior. EI par de torsionpara todas las
tuercas
y pernos en el asidero debe ser 10-16 Nm
(7.4-11.8 pie-libra).
3. Conectar los dos cables de extlnclon con los cables prove nientes
del motor. Insertar el conector macho en el conector hembra y
viceversa. (Vease la Figura 4)
4. Utilizar las (2) atadu ras para cable para asegu rar el cable suelto
proveniente de la barra de control de arranque/paro al asidero.
Utilizar (1) atad ura de cable en el lado derecho del asidero
superior y (1) atadura de cable en
ellado
izquierdo del asidero
inferior. Verificar que el cable corra detras del tablero de
arriostramiento del asidero.
5. Deslizar un extremo de la varilla de control de izquierda a
derecha a traves del agujero en la palanca del embrague.
Asegurarla con la chaveta de dos patas . (Vease ta Figura 5)
6.
Mover
la palanca del embrague a la primera posicion de
profundidad. Conectar el otro extremo de la varilla de control al
braze de apoyo del manguito con la chaveta de des patas.
(Vease la Figura 5)
7.
Mover
la palanca del embrague hacia atras, a la posicion
"N" NEUTRO.
NOTA : Si es dificil move r la palanca del embrague a la posici6n
"N" NEUTRO, aflojar los sujetadores que mantienen en posicion
el asidero inferior al marco de la bordeadora (vease la Figura 5).
Elevar el mango hasta que la palanca del emb rague se mueva
tacilm ente a la posicion
"N" NEUTRO . Apretar los sujetadcres.
8. Cuando la palanca del embrague este en la posicion NEUTRO,
es preciso que el brazo de apoyo del mangu ito d
eb
e co ntactar
el tornillo. (Vease la Figura 6)
Pagina 8
