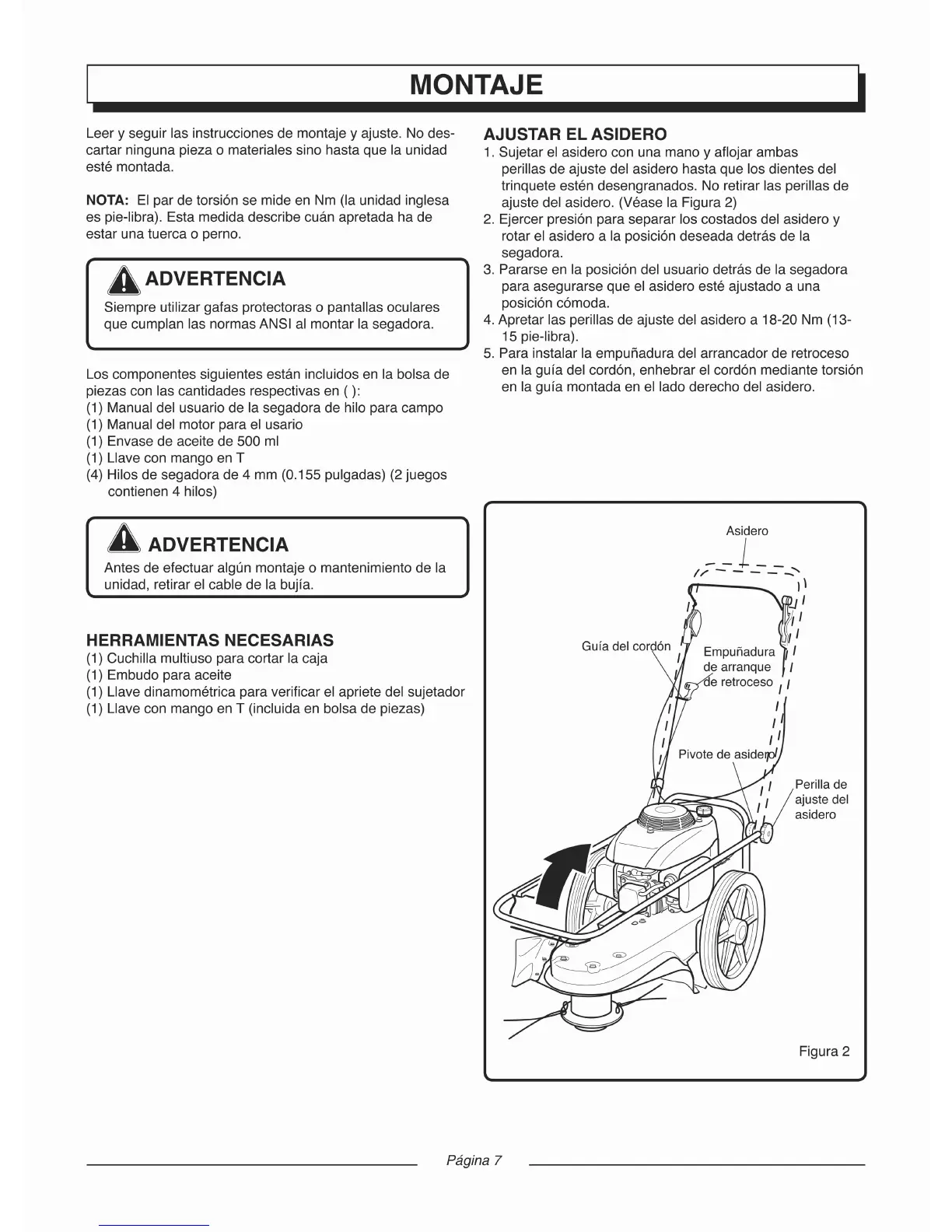

MONTAJE
--------~
Leer y seguir las instrucciones de montaje y ajuste. No des-
cartar ninguna pieza
0 materiales sino hasta que la unidad
este montada.
NOTA: EI par de torsi6n se mide en Nm (Ia unidad inglesa
es pie-libra). Esta medida describe cuan apretada ha de
estar una tuerca
0 perno.
A ADVERTENCIA
Siempre utilizar gafas protectoras 0 pantallas oculares
que cumplan las normas ANSI al montar la segadora.
Los componentes siguientes estan incluidos en la bolsa de
piezas con las cantidades respectivas en ( ):
(1) Manual del usuario de la segadora de hila para campo
(1) Manual del motor para el usario
(1) Envase de aceite de 500 ml
(1) Llave con mango en T
(4) Hilos de segadora de 4 mm (0.155 pulgadas) (2 juegos
contienen 4 hilos)
AJUSTAR EL ASIDERO
1. Sujetar el asidero con una mana y aflojar ambas
perilias de ajuste del asidero hasta que los dientes del
trinquete esten desengranados. No retirar las perillas de
ajuste del asidero. (Vease la Figura 2)
2. Ejercer presi6n para separar los costados del asidero
y
rotar el asidero a la posici6n deseada detras de la
segadora.
3. Pararse en la posici6n del usuario detras de la segadora
para asegurarse que el asidero este ajustado a una
posici6n c6moda.
4. Apretar las perillas de ajuste del asidero a 18-20 Nm (13-
15 pie-libra).
5. Para instalar la ernpuriadura del arrancador de retroceso
en la gufa del cord6n, enhebrar el cord6n mediante torsi6n
en la gufa montada en el lade derecho del asidero.
A ADVERTENCIA
Antes de efectuar alqun montaje 0 mantenimiento de la
unidad, retirar el cable de la bujia.
HERRAMIENTAS NECESARIAS
(1) Cuchilla multiuso para cortar la caja
(1) Embudo para aceite
(1) Llave dinarnornetrica para verificar el apriete del sujetador
(1) Llave con mango en T (incluida en bolsa de piezas)
Perilla de
ajuste del
asidero
Figura 2
Pagina 7
