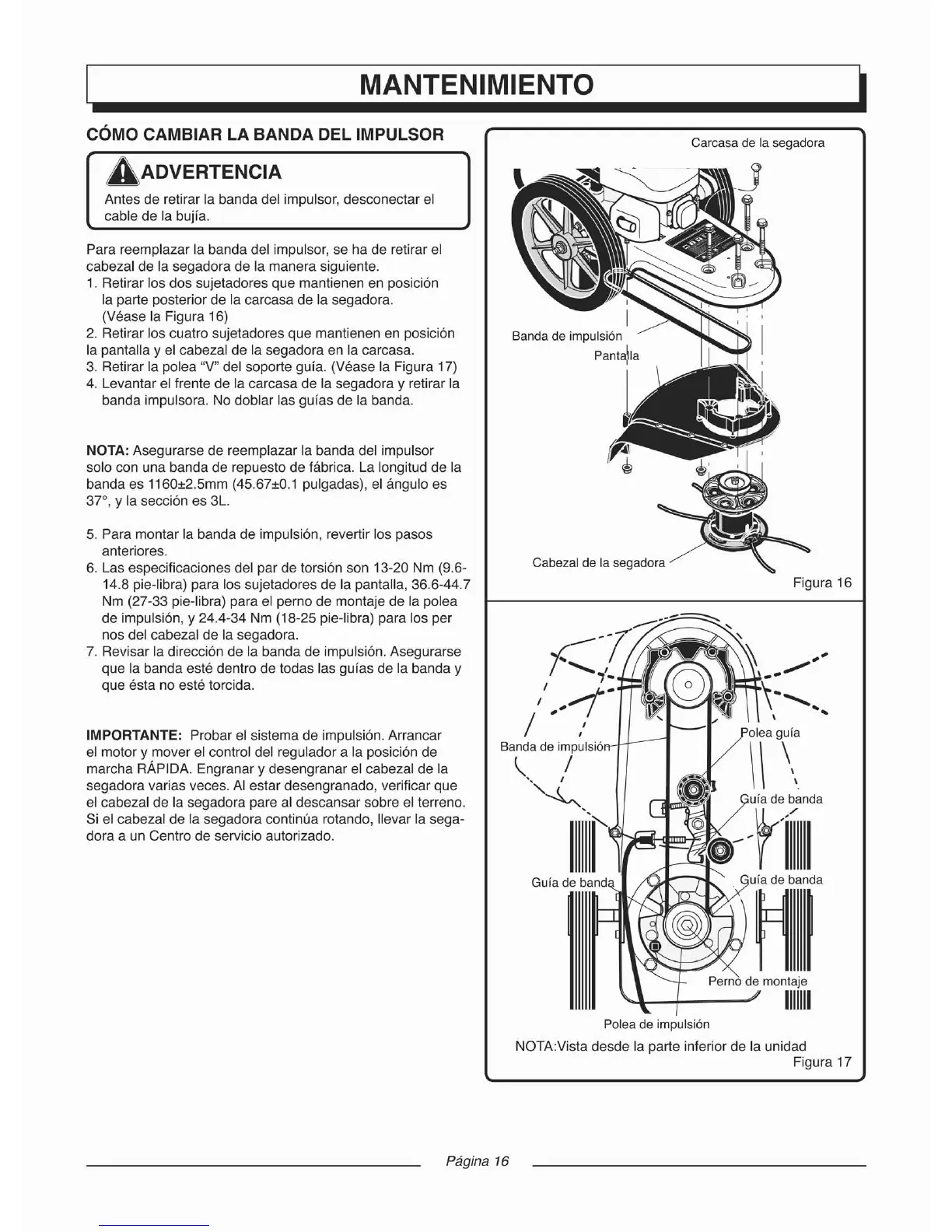

MANTENIMIENTO
Figura 16
Carcasade la
segadora
Cabezalde la
segadora
Banda
de impulsion
pant..lla
l
Para reemplazar la banda del impulsor, se ha de retirar el
cabezal de la segadora de la manera siguiente .
1. Retirarlos dos sujetadores que mantienen en posicion
la parte posterior de la carcasa de la segadora.
(Vease la Figura 16)
2. Retirar los cuatro sujetadores que mantienen en
posic
ion
la pantalla y el cabezal de la segadora en la carcasa.
3. Retirar ta polea "V" del sopo rte gula . (Vease la Figura 17)
4. Levantar el frente de la carcasa de la segadora
y retirar la
banda impulsora. No doblar las guias de la banda.
COMO CAMB IAR LA BANDA DEL IMPULSOR
A ADVERTENCIA
Antes de retirar la banda del impulsor, desconectar el
cable de la bujia,
NOTA: Asegurarse de reemplazar la banda del impulsor
solo can una banda de repuesto de tabrica, La longitud de la
banda es 1160±2.5mm (45.67±0. 1 pulgadas), el anqulo es
3]0
, y la secGi6n es 3L.
IMPORTANTE: Probar el sistema de impulsion. Arrancar
el motor
y mover el control del regulador a la posici6n de
marcha R
ApID
A. Engranar y desengranar el cabezal de la
segadora variasveces. AI estar desengranado, verificarque
et cabezal de la segadora pare al descansar sabre el terreno.
Si el cabezal de la segadora continua rotando, Ilevar la sega-
dora a un Centro de servicio autorizado.
5. Para montar la banda de impulsi6n , revertir los pasos
anteriores.
6. Las especificaciones del par de torsi6n son 13-20 Nm (9.6-
14.8 pie-libra) para los sujetadores de la pantalla, 36.6-44.7
Nm (27-33 pie-libra) para el perno de montaje de la polea
de impulsion ,
y 24.4-34 Nm (18-25 pie-libra) para los per
nos del cabezal de la segadora.
7. Revisar la direcci6n de la banda de impuisi6n. Asegurarse
que la banda
este dentro de todas las gulas de la banda y
que esta no este torcida,
Palea de impulsi6n
NOTA:Vista desde la parte inferior de la unldad
Figura 17
Pagina 16
