11

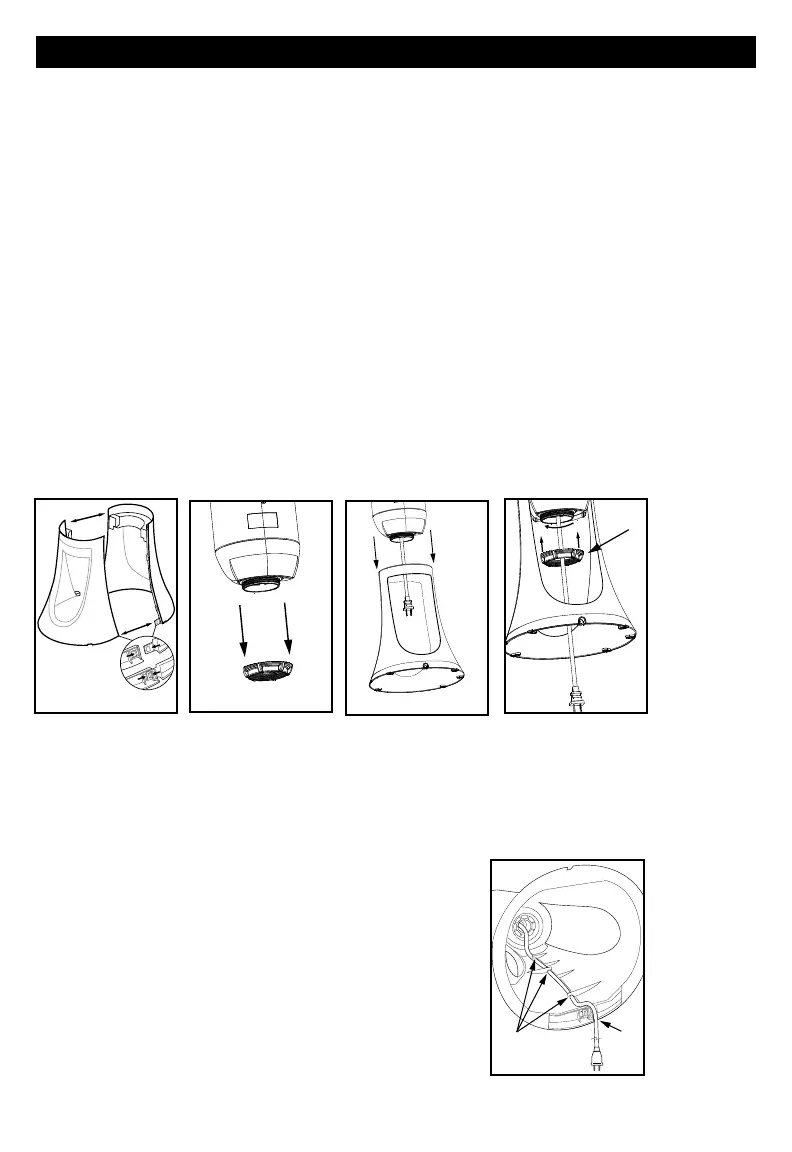

A. MONTAJE DE LA BASE
• Alinee las piezas de la base frontal y posterior y empuje suavemente hasta que las piezas encajen
firmemente (Fig. 3).
B. ASEGURAR EL VENTILADOR DE TORRE A LA BASE
• En la base de la carcasa, retire la tuerca de bloqueo y apartar (Fig. 4).
• Levante cuidadosamente la carcasa del ventilador (Fig. 5) y coloque el cable de alimentación
a través del centro de la base.
• Baje la carcasa del ventilador en la base (Fig. 5), alinee la parte posterior del ventilador
con la parte posterior de la base. Gire suavemente la carcasa del ventilador hasta que se
asiente en la base.
• Tome la tuerca de bloqueo y pase el cable de alimentación a través de la tuerca de bloqueo
hasta llevarla hacia dentro de la base, (Fig. 6) enrosque la tuerca de bloqueo en la carcasa
del ventilador girando a favor de las manecillas del reloj hasta que esté bien apretada y
escuche un sonido de clic.
C. ASEGURAR EL CABLE DENTRO DE LA BASE
• Suavemente coloque de lado el ventilador, presione firmemente el cable en las guías para el cable
(Fig. 7A) a lo largo del interior de la base del ventilador, saliendo por la abertura (Fig. 7B) para
asegurar una base plana y estable para el ventilador.
• Regrese el ventilador de torre a su posición vertical.
Nota: NO OPERE el ventilador de torre a menos que
sea en su posición vertical correcta.
INSTRUCCIONES DE MONTAJE
Fig. 3
Fig. 6
Fig. 7
Fig. 4
Fig. 5
A
B
