Installation de votre thermostat
Câblage (système classique) Suite
c Dans le tableau à droite, cochez la case
en regard de chaque connexion. Cette
liste de vérification sera utilisée au
cours de l’étape 9.
d Tirez doucement sur le fil pour vérifier s’il
est fermement maintenu.
e Recommencez les étapes a à d pour tous
les autres fils.
f Insérez le fil qui dépasse dans l’ouverture
du mur après l’installation de tous les
fils.
g Passez à la page 8.
Les étiquettes ne
correspondent pas?
Reportez-vous aux autres
solutions de câblage,
pages 78.
C
K
Rc
R
W-O/B
Y
G
W2-
Aux/E
Y2
L
Important!
Cochez la case pour chaque
fil connecté. Vous aurez
besoin de cette information
au cours de l’étape 9.
Câblage (système à thermopompe)
6B Raccordez le thermostat à votre
thermopompe.
a
Commencez par le fil C, faites
correspondre l’étiquette collante du fil
aux étiquettes de borne.
Vous devez avoir un fil C.
b Glissez le fil doucement dans le trou de
la borne jusqu’à ce qu’il s’enclenche.
(Si vous devez retirer un fil, utilisez une
pointe de stylo pour appuyer sur la
sortie de la borne, puis tirez sur le fil).
Remarque : Reportez-vous à la photo du
câblage prise à l’étape 2.
Astuce : Pour glisser plus facilement le fil
en place, utilisez une pointe de stylo pour
maintenir la sortie de la borne.
Les étiquettes ne
correspondent pas?
Reportez-vous aux autres
solutions de câblage,
pages 78.
Remarque : Le câblage de votre
application peut être différent du
câblage indiqué ci-dessous.
Sortie de borne
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
O
Y
G
R
C
AUX
Retirez la boucle de cavalier,
UNIQUEMENT si vous avez les fils R et Rc.

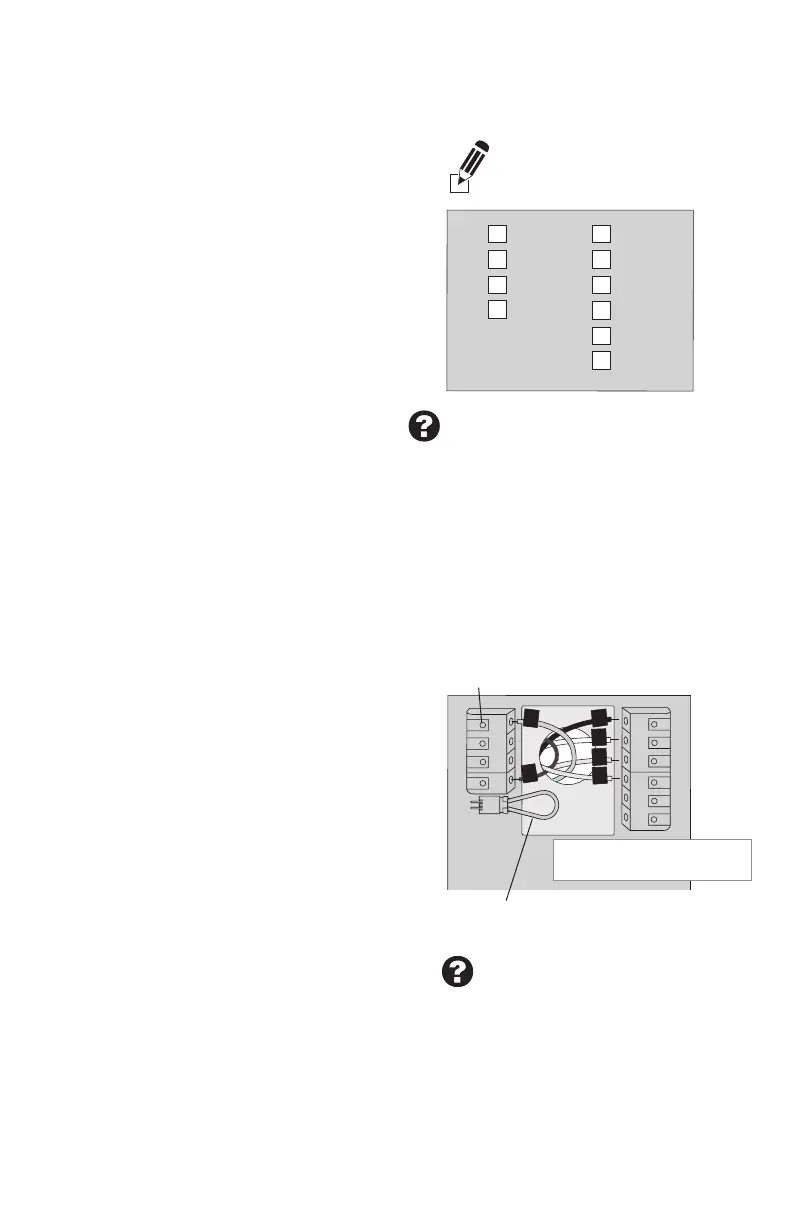

EXEMPLE DE CÂBLAGE
