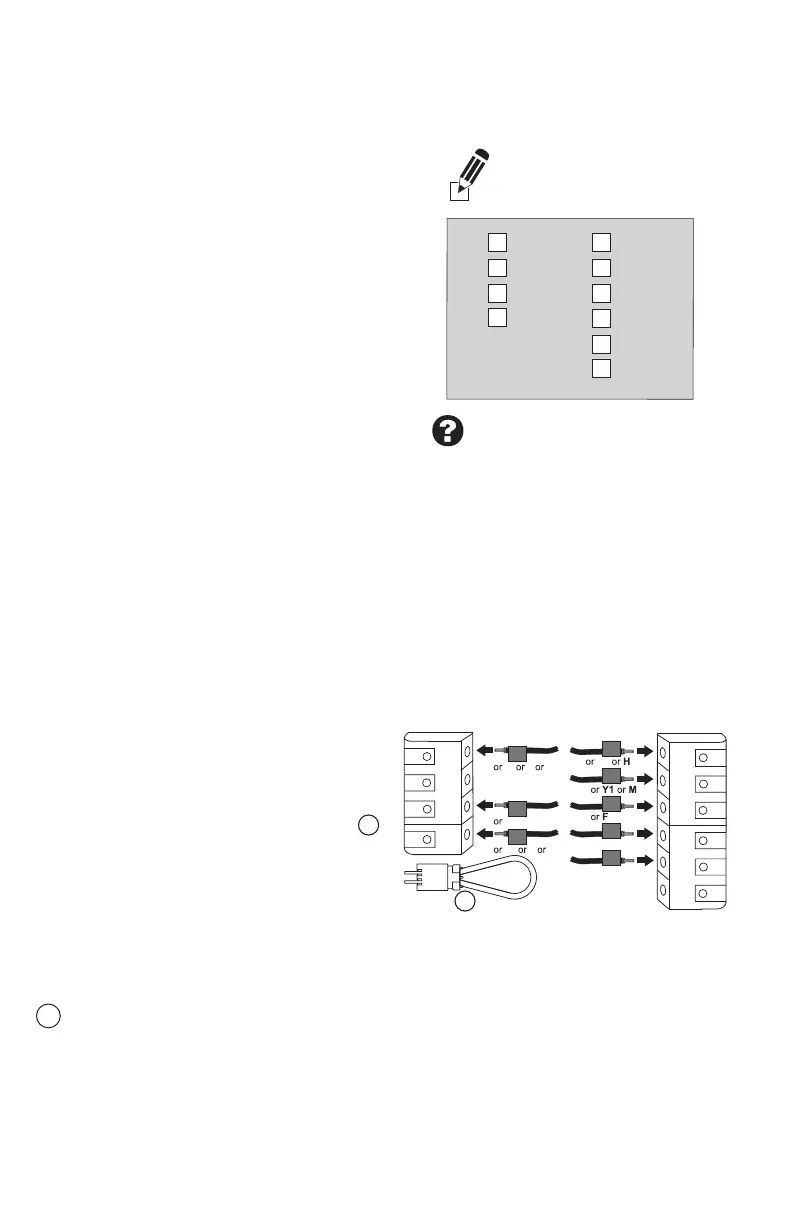

7 69-2715EF—07
Installation de votre thermostat
Câblage (système de thermopompe)
Suite
c Dans le tableau à droite, cochez la case
en regard de chaque connexion. Cette
liste de vérification sera utilisée au cours
de l’étape 9.
d Tirez doucement sur le fil pour vérifier s’il
est fermement maintenu.
e Recommencez les étapes a à d pour tous
les autres fils.
Remarque : Si l’ancien thermostat est
doté de fils séparés sur AUX et E, utilisez un
capuchon de connexion pour raccorder les
deux fils à un fil séparé. Faites glisser ce
troisième fil dans la borne W2-Aux/E.
f Insérez le fil qui dépasse dans l’ouverture
du mur après l’installation de tous les fils.
g Passez à la page 8.
Les étiquettes ne
correspondent pas?
Reportez-vous aux autres
solutions de câblage,
pages 78.
Important!
Cochez la case pour chaque
fil connecté. Vous aurez
besoin de cette information
au cours de l’étape 9.
C
K
Rc
R
W-O/B
Y
G
W2-
Aux/E
Y2
L
Autres solutions de câblage (système classique)
1
• Si vous avez un fil R et un fil Rc, débranchez la boucle du cavalier en tirant
sur la boucle du fil.
• Si votre ancien thermostat est doté du fil R et du fil RH, raccordez le fil R à la
borne Rc, le fil RH à la borne R et débranchez la boucle du cavalier.
Solutions de câblage (système classique)
À utiliser si vos étiquettes de fil ne correspondent pas aux étiquettes de borne.
Remarque :
Vous devez avoir un fil C ou un
équivalent. Voir page 5.
MCR36751
C
R
W
Y
G
1
1
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/
Y2
L
W1
W2
Y2
RH
4
V
Rc
R
C1
X
B
