Si vous avez un fil R et un fil Rc, débranchez la boucle du cavalier en tirant sur la
boucle du fil.
Si votre ancien thermostat est doté du fil R et du fil RH, raccordez le fil R à la
borne Rc, le fil RH à la borne R et débranchez la boucle du cavalier.
Si votre ancien thermostat est doté du fil V et du fil VR, consultez le site
honeywellhome.com/wifi-thermostat pour en savoir plus.
Si votre ancien thermostat est doté du fil O et du fil B séparés et qu’il commande
un espace doté d’un système à pompe thermique, raccordez le fil B au fil C. Si
plusieurs thermostats contrôlent le système, appelez le 8008288367, service de
zonage Resideo, pour obtenir des explications concernant le câblage.
Si votre ancien thermostat est doté des fils Y1, W1, et W2 séparés, consultez le site
honeywellhome.com/wifi-thermostat pour en savoir plus.
Si l’ancien thermostat est doté de fils séparés sur Aux et E, utilisez un capuchon de
connexion pour raccorder les deux fils à un fil séparé. Faites glisser ce troisième fil
dans la borne W2-Aux/E.
Voici le moniteur du système. Si le moniteur détecte un problème, un bouton
d’alerte orange s’affiche sur l’écran d’accueil du thermostat.

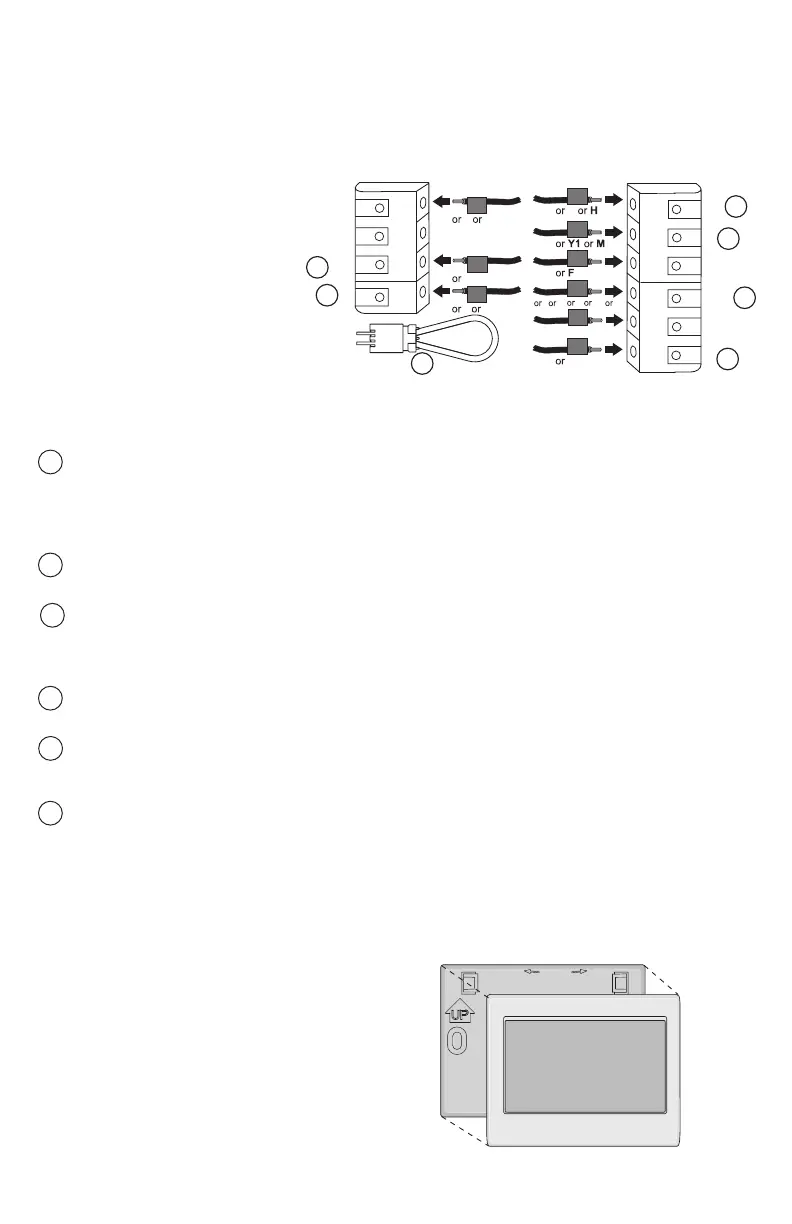

Autres solutions de câblage (système de thermopompe)
2
1
4
6
3
5
Installation de votre thermostat
Solutions de câblage (système de thermopompe)
À utiliser si vos étiquettes de fil ne correspondent pas aux étiquettes de borne.
Remarque :
Vous devez avoir un fil C ou
un équivalent. Voir page 5.
7 Fixez le thermostat à la plaque murale.
Alignez le thermostat avec la plaque
murale et enclenchez-la.
Thermostat
Plaque murale
LEVEL
HERE
M34498A
