T834 Series
69-1944EFS—01 8
MCR37992
UP
VERT.
UP
HORIZ.
R
Rc
G
W
E
F
Y
0
UP
HORIZ.

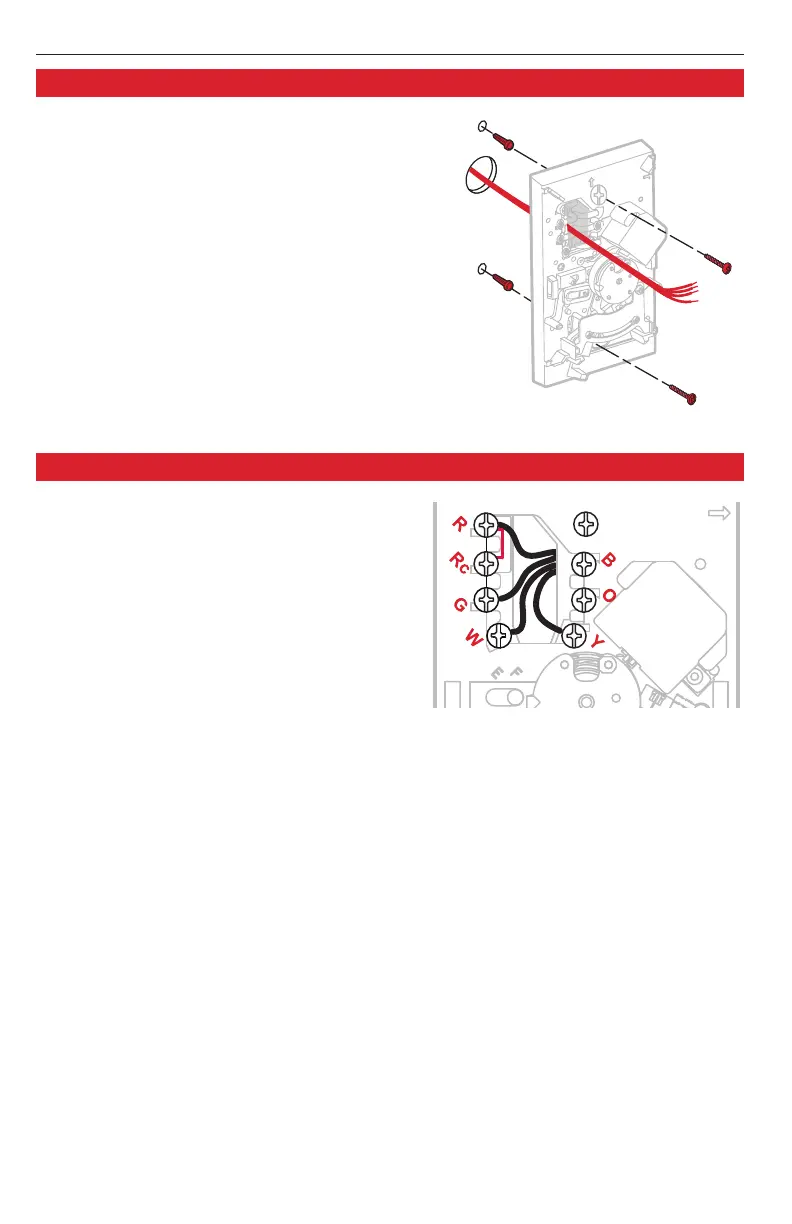

1. Tirez les fils par l’ouverture de
la plaque. Placez la plaque sur
le mur, mettez-la à niveau et
marquez la position des trous.
2. Percez des trous (3/16" pour
la cloison sèche, 7/32" pour
le plâtre), puis enfoncez les
chevilles.
3. Placez la plaque sur les
chevilles, introduisez et serrez
les vis de montage. Vérifiez de
niveau si désiré.
Montage de la plaque
1. Desserrez les bornes à vis, insérez les fils nus
sous des vis, puis resserrez les vis.
2. Rentrez les fils qui dépassent dans l'ouverture
du mur.
3. Bouchez l’ouverture du mur avec de l’isolant
ininflammable pour empêcher les courants
d’air de perturber le fonctionnement du
thermostat.
Désignation des bornes
R Alimentation chauffage. Raccorder au côté
secondaire du transformateur de l’installation
de chauffage.
Rc Alimentation climatisation. Raccorder au côté
secondaire du transformateur de l’installation
de chauffage.**
G Relais du ventilateur.
W Relais de chauffage.**
B Valve d’inversion de la thermopompe mise
sous tension en mode chauffage.
O Vanne d’inversion de la thermopompe mise
sous tension en mode climatisation.
Y Contacteur du compresseur.
**Pas présent dans T834L le modèle
Câblage
REMARQUES
Bornes R et Rc
Dans une installation à transformateur
unique, laissez le cavalier en métal en
place entre les bornes R et Rc. Retirez
le cavalier en métal dans le cas d’une
installation à deux transformateurs.
Installations à thermopompes
En cas de câblage à une thermopompe,
raccordez les bornes W et Y par un
petit morceau de fil (non fourni).
Caractéristiques du fil
Utilisez du fil à thermostat de calibre 18.
Il n’est pas nécessaire d’utiliser du fil
blindé.
