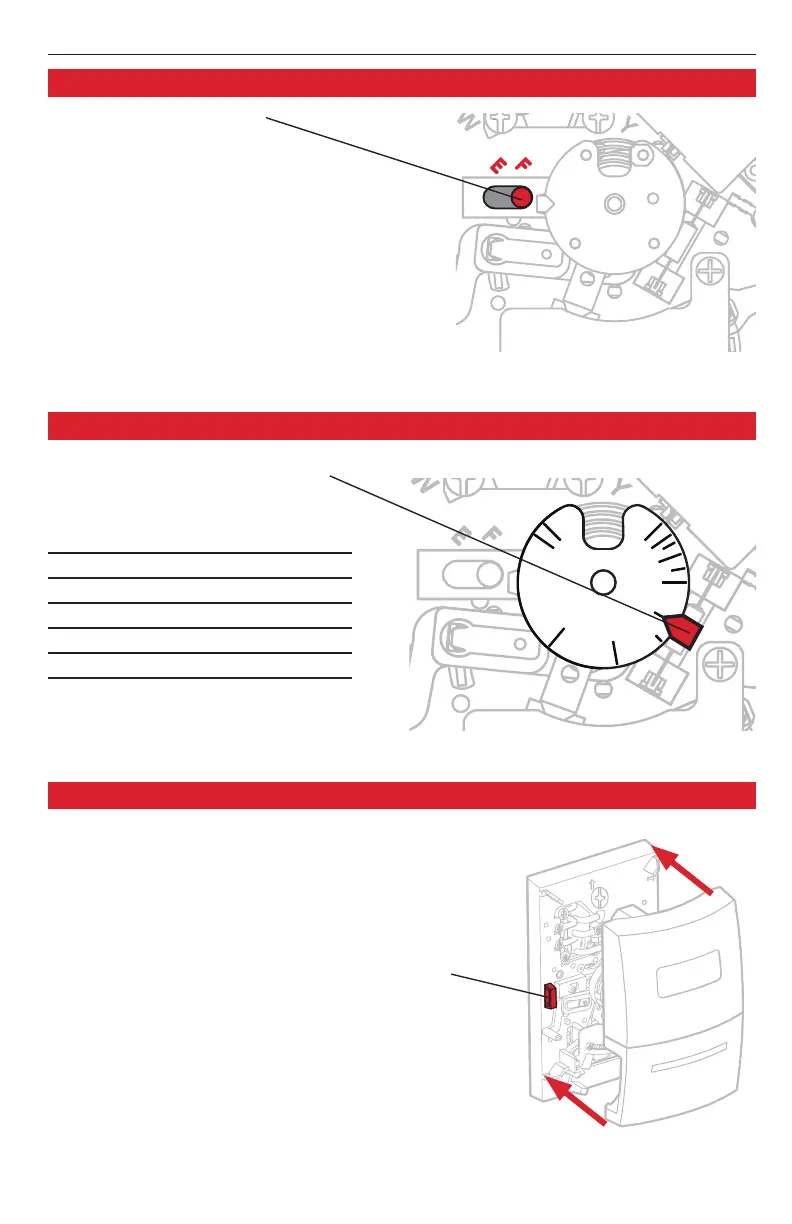

Ajustez le détecteur de la chauffage (excepté T834L)
UP
VERT.
UP
HORIZ.
R
Rc
G
W
E
F
MCR27308A
Languette
Options pour le ventilateur :
F : Pour les installations à gaz ou à mazout,
laissez le commutateur dans la position usine
(cette configuration est pour les installations
qui commandent le ventilateur lors d’une
demande de chauffage.)
E : Amenez le commutateur dans cette
position dans le cas d’une thermopompe ou
d'une installation de chauffage électrique.
(Cette configuration est pour les installations
qui permettent au thermostat de command-
er le ventilateur pendant la demande de
chauffage si un fil de ventilateur est raccordé
à la borne G.)
Ajustez le commutateur de ventilateur (excepté T834L)
Déplacez la flèche à l'arrangement
approprié pour votre système (voir le
tableau ci-dessous).
Votre système Arrangement
Vapeur 1.2
Chauffage d'eau chaude 0.8
Air chaud (à haute efficacité) 0.8
Air chaud (standard) 0.4
Air chaud électrique 0.3
Alignez les fentes du couvercle avec les
languettes du thermostat, puis poussez
doucement jusqu’à ce que le couvercle
s’emboîte en place.
Montage du thermostat
.2
.18
.25
1.2
.9
.7
.5
.4
.3
