Câblage (suite)
Systèmes de ventilation VRE/VRC TrueFRESH™ 69-2480EF—17
70

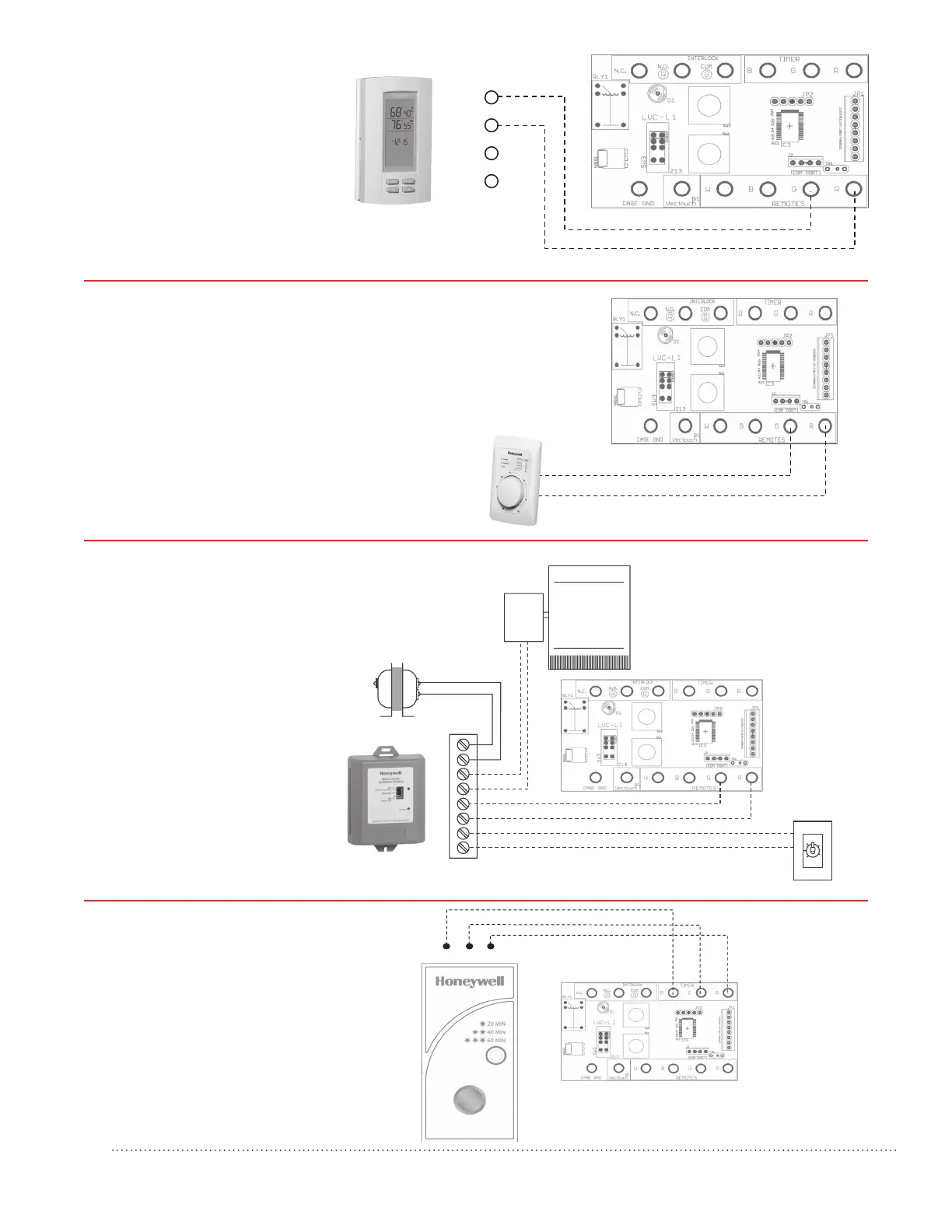

Suivez ce schéma si vous
utilisez la minuterie Honeywell
pour la ventilation à haute
vitesse (20, 40 ou 60 minutes).
Remarque : Vous pouvez relier
plusieurs minuteries en parallèle.
Suivez ce schéma si vous
utilisez un déshumidistat.
Suivez ce schéma si vous
utilisez un TrueIAQ.
MF28993
VENT.
VENT.
TrueIAQ
DÉSHUM
DÉSHUM
M28994
M28996
BGR
Suivez ce schéma si vous
utilisez un régulateur W8150.
MF28995A
MINUTERI
E
EARD6TZ
AT120
XFMR
W8150A
DAMPER
C R
AUX
REMOTE
