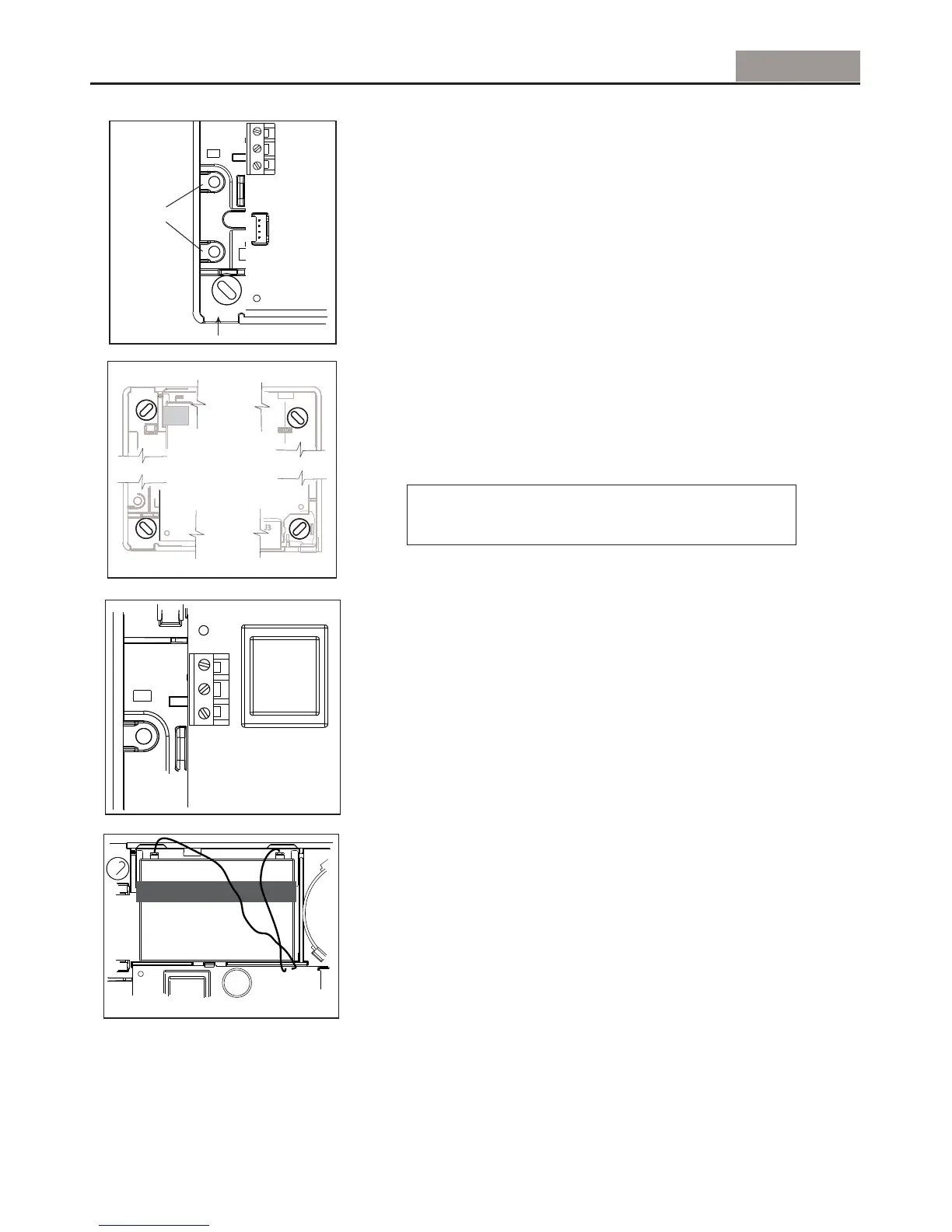

Fixez la centrale au mur, puis connectez l’ensemble des câbles en
suivant les instructions ci-dessous.
Remarque : les obturateurs destinées à couvrir les passages de
câbles non utilisés se trouvent dans l’emballage de la centrale.
Connectez le câble secteur au bornier J1.
Un transformateur intégré garantit l’alimentation de la centrale
d’alarme et le chargement de la batterie. L’alimentation secteur est
protégée par un fusible intégré dans la carte électronique. Celui-ci
protège le système électrique et ne peut être retiré.
Une ligne protégée par un fusible pouvant servir de coupe-circuit,
doit être utilisée pour la connexion de la centrale CMI800++ au
secteur.
Utilisez un câble flexible 3*0.75mm2 H03VV F2 ou rigide
3*1mm2. Gardez une longueur d'environ 2 cm supplémentaire pour
le fil de terre par rapport aux autres fils et dénudez sur 7.5mm.
Avertissement : ce système de Classe I DOIT être
connecté à la terre.
Connectez la batterie en utilisant le fil rouge et noir avec cosses.
Une fois la batterie connectée, le système ne sera initialisé que
lorsque sa connexion au secteur aura été établie.
Passez tous les câbles (RTC, secteur, postes téléphoniques
supplémentaires) dans la centrale mais ne les connectez-pas.
Le câble secteur doit être maintenu par des colliers auto-
verrouillants (barrrette de fixation près de J1). Les colliers
auto-verrouillants doivent être montés à l'aide d'un outil adapté
fourni par le fabricant de colliers.
REMARQUES :
- e laissez pas la batterie connectée lorsque la centrale d’alarme n’est pas branchée sur le secteur (par ex.,
lors de sa conservation avant l’installation). Dans ce cas de figure, l’énergie utilisée est de 1 mA.
- La sauvegarde des paramètres du système par EEPROM ne nécessite aucune alimentation.
- Assurez-vous que la batterie de la centrale est chargée avant utilisation.
J1
J2
L1
L2
P1
P2
<<
>>
Barrettes de
fixation pour
câbles
Passage des câbles
