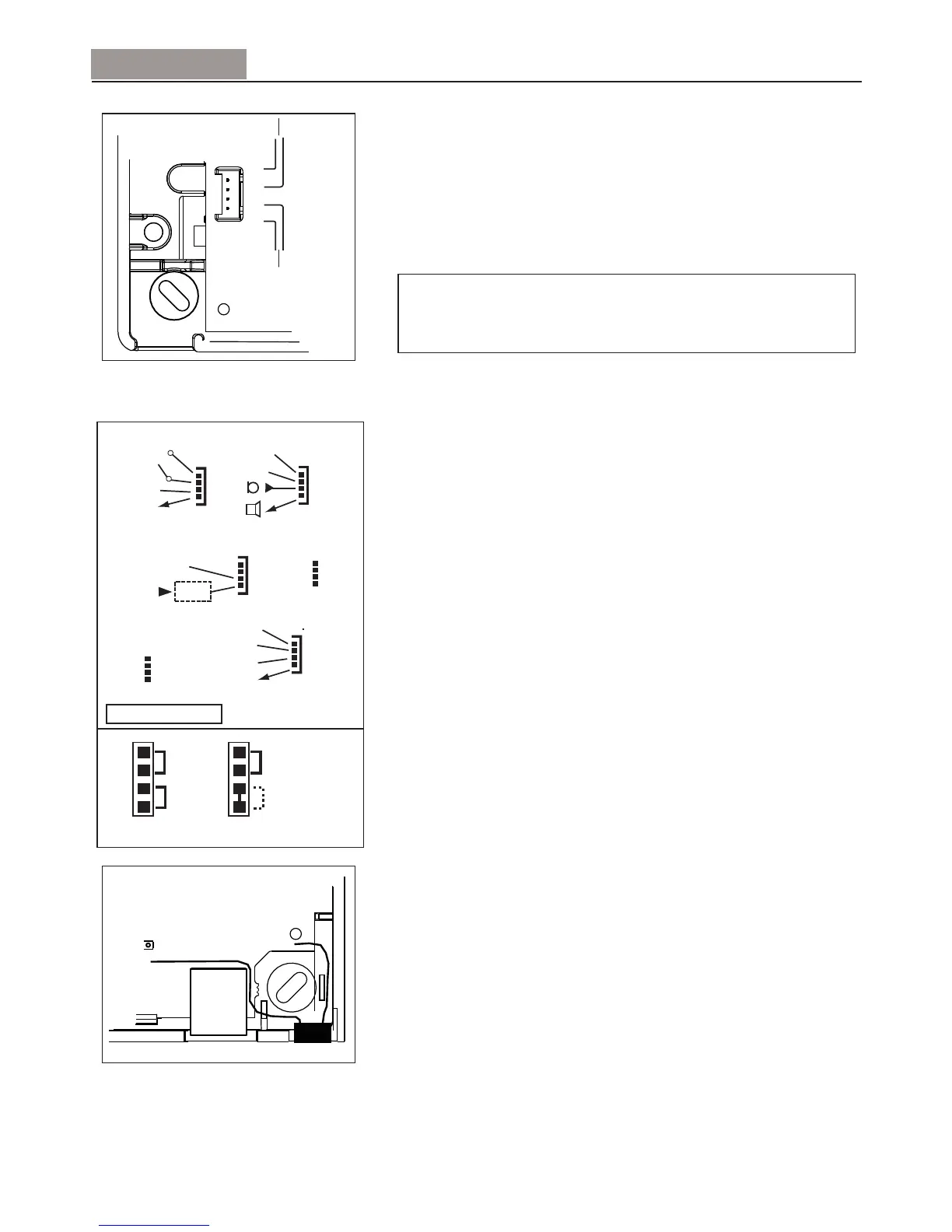

Het CMI800++ bedieningspaneel bevat connectoren* voor de
volgende functies:
Een uitgangsapparaat (J8). Dit apparaat dient door een externe
voedingsbron te worden gevoed (max. 12 V).
Een externe sabotagebeveiliging (schakelaar) (J6).
Tot 3 externe audiomodules van het type TP800 (J6 en J7). De
totale kabellengte tussen de audiomodules en het bedieningspaneel
mag niet meer dan 33 m bedragen. De voeding voor de
audiomodules op connector J6 mag alleen worden gebruikt voor de
aansluiting van een TP800 met behulp van een telefoonkabel.
Het gebruik van de geïntegreerde lokale audiomodule of de externe
audiomodule wordt geselecteerd aan de hand van de jumper J10
(zie schema)
Een XM10-zender (J9) voor het aansturen van X10-ontvangers met
een X10-adres en Aan/Uit-standen. Controleer de details voor de
bekabeling bij de producent van het XM10-apparaat.
De XM10-zender wordt aangesloten op het paneel via een
telefoonkabel.
Als de J10-connector wordt geleverd met maar 1 jumper, dan is de
externe audio standaard actief en moet enkel de audiomodule
worden aangesloten (zie het schema links).
Als u het TCU-bediendeel niet gebruikt om te programmeren, is er
een seriële poort (J3) beschikbaar om een PC of PDA aan te sluiten
met een optioneel snoer via een RJ45-connector. Specifieke seriële
kabels worden afzonderlijk verkocht.
* De beschikbaarheid en functie van de connectoren is afhankelijk van de productversie.
Sluit de telefoonlijn aan met behulp van de “Stocko”-stekker
(meegeleverd) en een 6mm telefoonkabel met aders met een vaste
kern.
De contactklemmen zijn gemarkeerd als “L1, L2” voor de ingang
en “P1, P2” voor de uitgang.
De telefoonlijn-interface is uitgerust met een ingebouwde
piekspanningsbeveiliging en uitvaldetectie van de telefoonlijn.
WAARSCHUWING:
De draden mogen niet zijn gestript wanneer u de Stocko-stekker
gebruikt.
56
Nederlands Montage
