MONTAGE
M943B

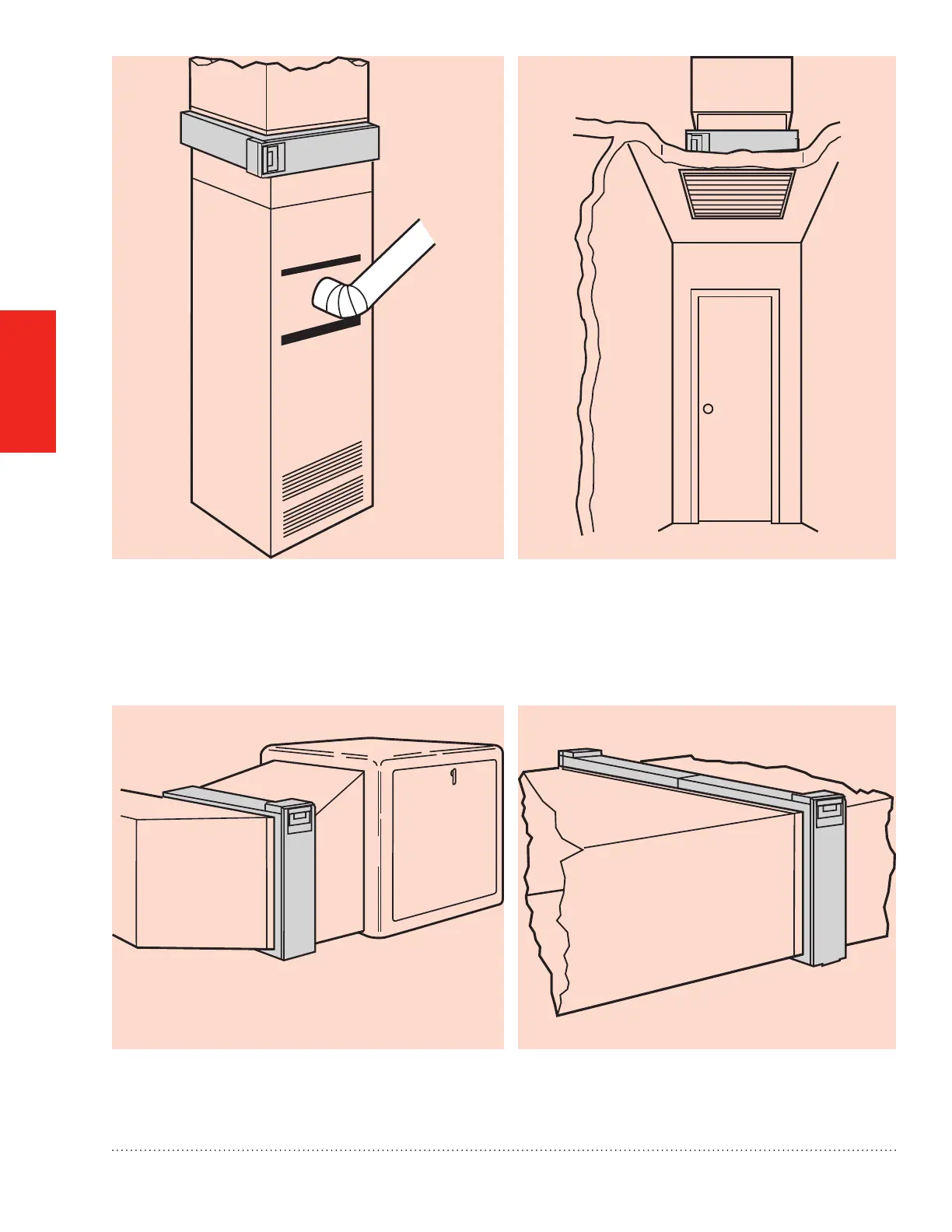

Fig. 5. Appareil de chauffage à contrecourant avec
épurateur d’air à bres monté horizontalement dans
la gaine de retour ou le plénum juste au-dessus de
l’appareil de chauffage.
Fig. 6. Installation de ventilation centrale avec
épurateur d’air à bres monté horizontalement dans la
gaine de retour centrale.
M945B
M946B
Fig. 7. Appareil de chauffage horizontal avec ltre à air à
bres monté verticalement dans la gaine de retour près
de l’appareil de chauffage.
Fig. 8. Deux épurateurs d’air à bres ou plus utilisés
dans un système haute capacité.
Épurateur d’air à bres F100 68-0239EF—05
