3FR
INSTALLATION
Il est important que les consignes d’installation ci-dessous soient respectées pour réussir
l’installation de ce climatiseur portatif. Si vous éprouvez des difficultés ou avez des questions
concernant ces procédures d’installation, veuillez communiquer avec notre service à la clientèle.

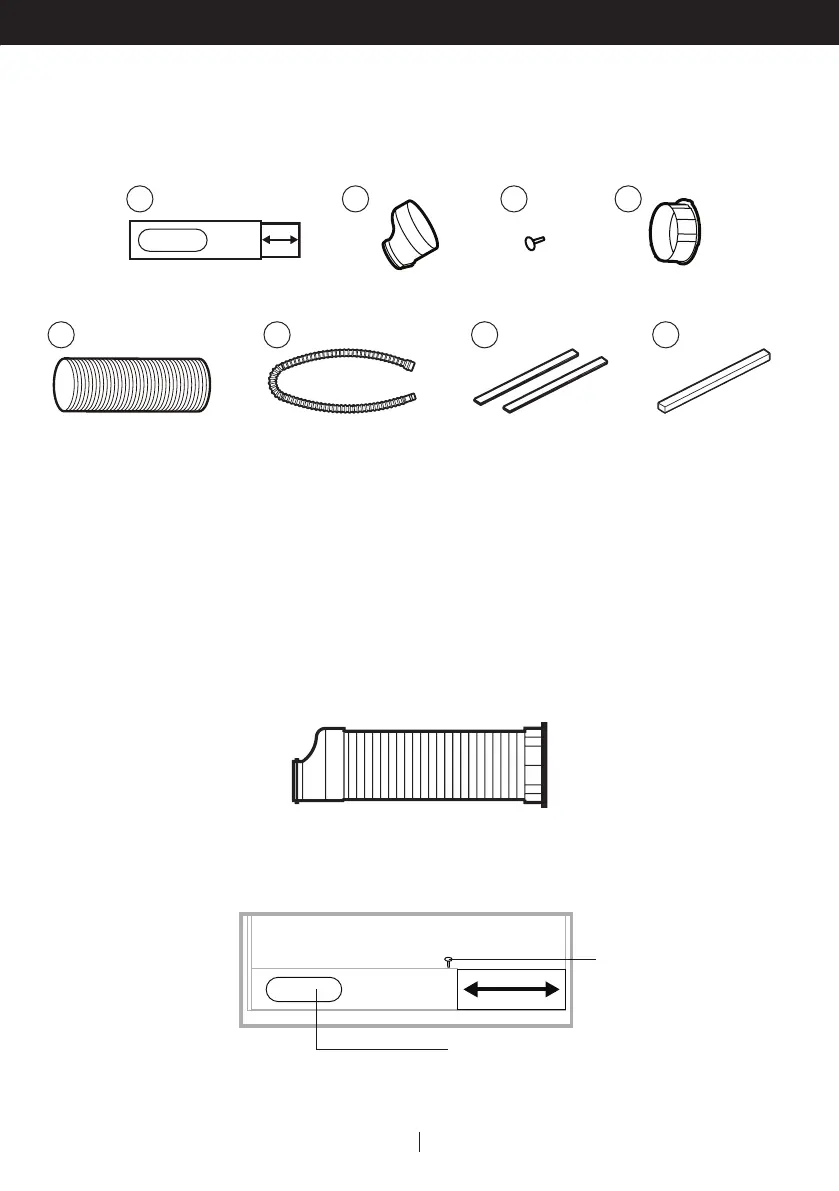

Kit d’installation:
Étapes de l’installation:
L'adaptateur de support de fenêtre pour panneau, le tuyau d'évacuation et le raccord de tuyau
sont pré-assemblés à l'intérieur de l'emballage.
1.
2.
Adapter le support de fenêtre selon la largeur ou la hauteur de la fenêtre et insérer les chevilles
de plastique pour fixer dans la position désirée. Un orifice est prévu pour l’insertion ultérieure du
tuyau de plastique. Veiller à ce qu’il ne soit pas obstrué.
1. Trousse de supports pour fenêtre (1 jeu) 5. Tuyau (1 pièce)
2. Adaptateur de support de fenêtre
pour panneau
(1 pièce) 6. Tube de drainage (concerne le
drainage continu pour le mode
dehumidifier)
(1 pièce)
3. Cheville de plastique (1 pièce) 7. Joint en mousse (adhésif) (2 pièces)
4. Raccord de tuyau (1 pièce) 8. Joint en mousse (non adhésif) (1 pièce)
Support paneau adaptateur de
la fenetre et tuyau en plastic
Cheville de plastique
26.6", 33.1" à 49.6"
(67.5 cm, 84 cm à 126 cm)
6 7 8
1 3 4
x1
x1 x2 x1
x1 x1 x1
2
5
x1
