Humidificador de vapor de electrodos HM700A1000
ELECTRICIDAD
Cableado de alto voltaje
Requisitos
• El humidificador DEBE estar conectado a un circuito de interruptor de
circuito de falla de conexión a tierra (ICFT).
• Se requiere circuito de 15 amp, 120/240 voltios.
• Se debe instalar una desconexión local para proporcionar servicio en el
futuro.
• El cableado debe realizarlo un electricista profesional.
Proceso de instalación del cableado
de alto voltaje

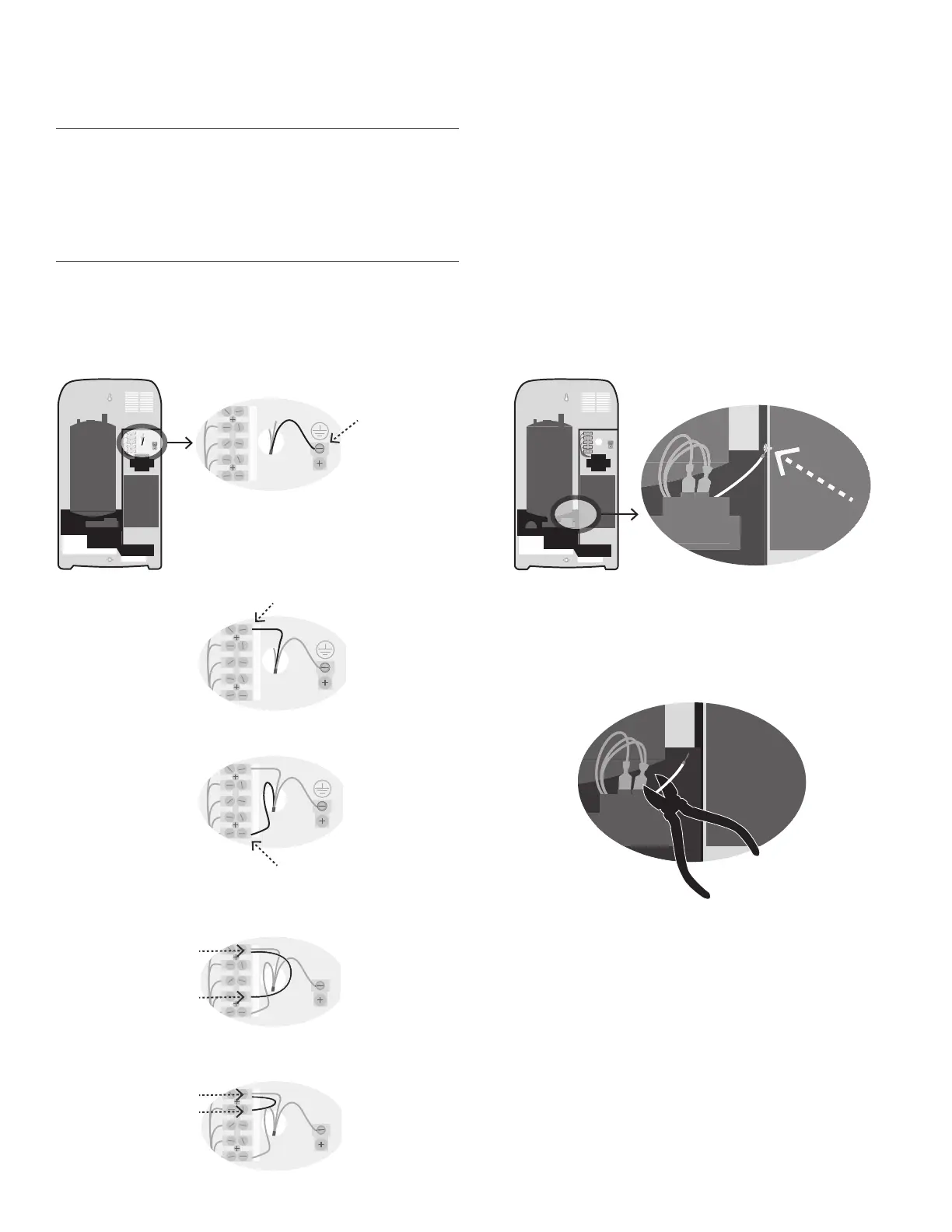

Cablee la unidad a la desconexión local del circuito como se indica.
1
2
3
4
5
M36307
1
2
3
4
5
M36308
1
2
3
4
5
M36309
1
2
3
4
5
M36310
1
2
3
4
5
M36311
M36312
M36313
1. Conecte el cable de puesta a tierra a la clavija de
la derecha.
120 voltios: use el cable de puenteo amarillo
(que se suministra) para conectar
los terminales 1 y 2.
4. Inserte el cable de puenteo:
120 voltios: use el cable de puenteo amarillo
(que se suministra) para conectar
los terminales 1 y 4.
3. Conecte el cable activo al terminal 5.
2. Conecte el cable neutro al terminal 1 (o el
activo en el caso de 240 voltios).
5. Retire el tornillo del cable de puesta a tierra del cuerpo de la caja.
6. Recorte el otro extremo del cable verde de puesta a tierra tan cerca como
sea posible de la válvula de drenaje. Retire el cable cortado.
