Honeywell HM700A1000 Quick Installation Guide

Humidificateur à vapeur à électrodes HM700A1000
GUIDE D’INSTALLATION RAPIDE
OUTILS ET MATÉRIEL REQUIS
• Tournevis • Robinet d’arrêt d’eau
• Clé • Conduite d’eau (PEBD ou cuivre)
• Pinces

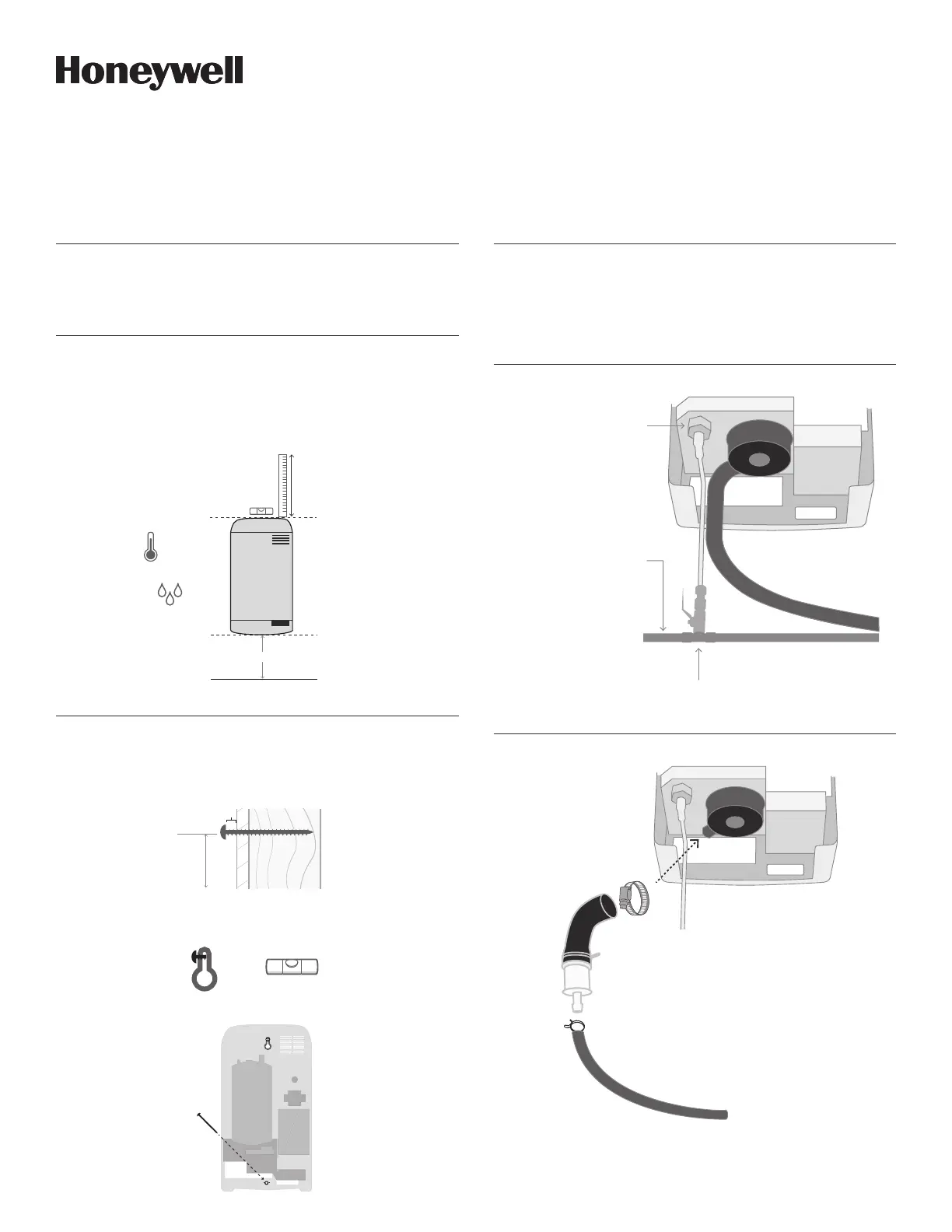

MONTAGE
Exigences
• Montage mural, à 61 cm (24 po) minimum au-dessus du sol.
• L’appareil doit être de niveau.
• L’emplacement doit avoir une température ambiante comprise entre 5 °C et
40 °C (41 °F et 104 °F).
• L’emplacement doit avoir une humidité relative de 595 %.
• Allouer 91 cm (36 po) de dégagement à l’avant.
24 po (61 cm) minimum
41˚ - 104˚ F
(5˚ - 40˚ C)
5-95%
Le plus près possible
du distributeur de
vapeur.
MF36301
Montage
1. Préparation : utiliser des vis n° 8 d’au moins 2 po (5 cm) de long. Monter
sur une surface verticale sur des montants de 2x4 (ou plus).
2. Installer la première vis à au moins 43,5 po au-dessus du sol. Laisser 1/4
po (6 mm) de l’arbre exposé pour accrocher l’unité.
MF36302
1/4 po (6 mm)
110,5 cm (43,5 po) minimum au-dessus du sol
3. Accrocher l’appareil sur la vis supérieure en utilisant la clavette à l’arrière et
en s’assurant qu’il est de niveau.
+
M36303
4. Fixer l’unité avec une deuxième vis visée par le trou en bas.
M36304
PLOMBERIE
Exigences pour le raccordement
• Utiliser de l’eau potable
• NE PAS utiliser d’eau à osmose inverse ou déionisée.
• Pression : 30100 psi
• Conductivité : 1251250 microsiemens
• Température : 120 °C (3468 °F).
Plomberie de raccordement
MF36305
Raccorder une conduite
d'alimentation de 1/2 po de dia.
ext. en cuivre ou en plastique, à
1,2 m (4 pi) ou moins de
l’humidificateur
.
Utiliser un raccord de
compression (inclus) pour
raccorder la conduite d'arrivée
d'eau à l'appareil (plastique
PEBD ou cuivre)
.
Toujours installer un robinet d'arrêt d’eau et
un coupleur pour faciliter l’entretien futur.
Installation de la conduite de vidange
M36305
M36306
1. Attacher le coude/réducteur de la
conduite de vidange au canal de vidange
en utilisant la bride de conduite fournie.
2. Attacher la conduite de vidange au
réducteur en utilisant la bride à ressort
fournie.
3. Acheminer la conduite de vidange vers un
siphon de sol et veiller à ce qu’elle soit en
pente pour faciliter l’évacuation.
