33-00162EFS—03 6
Humidificateur à vapeur à électrodes HM700A1000
INSTALLATION ÉLECTRIQUE
Câblage haute tension
Exigences
• L’humidificateur DOIT être connecté à un circuit muni d’un disjoncteur de
fuite à la terre.
• Circuit 15 A, 120/240 V requis.
• Un disjoncteur local doit être installé pour l’entretien futur.
• Le câblage doit être réalisé par un électricien qualifié.
Installation du câblage haute tension

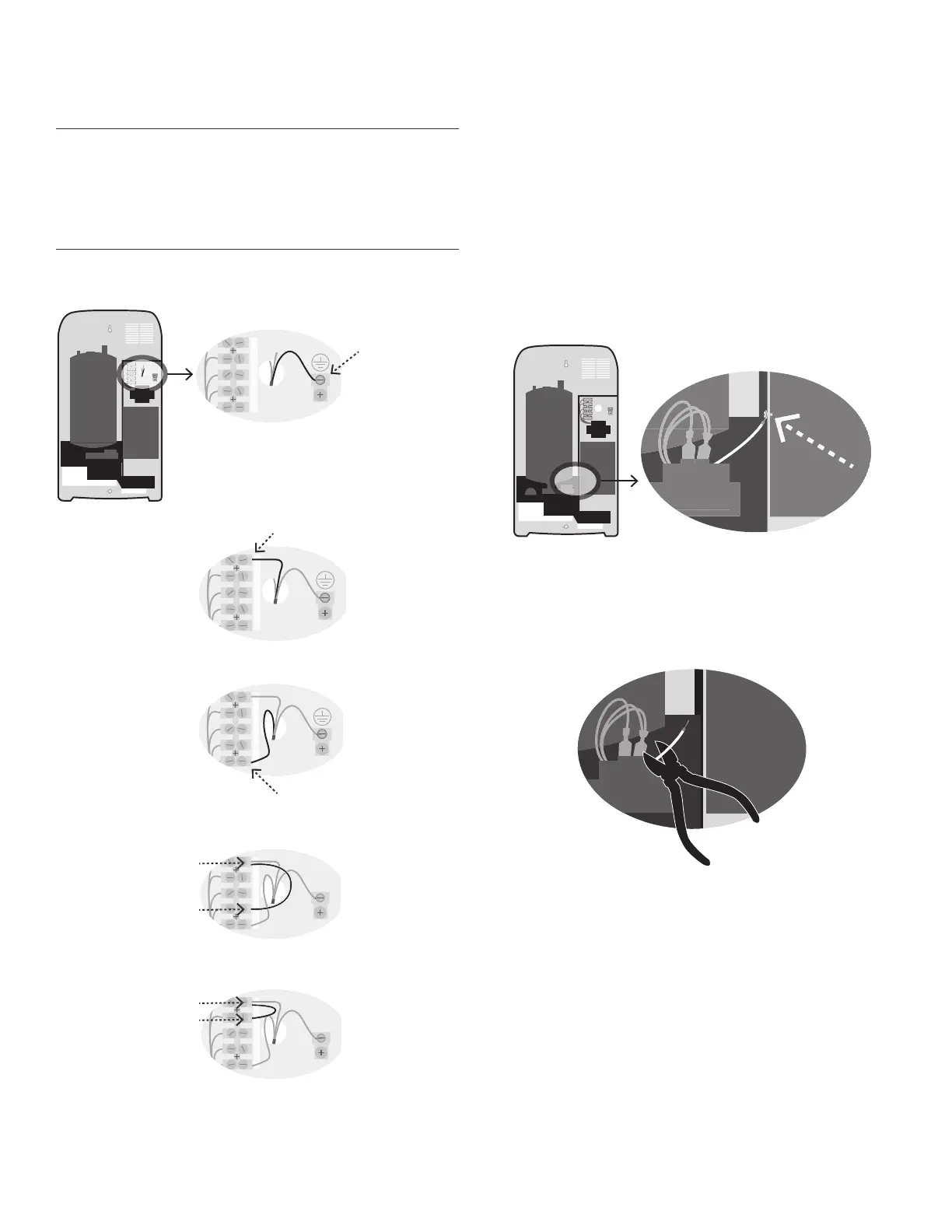

Câbler l’appareil au disjoncteur de circuit local, comme illustré ci-dessous.
1
2
3
4
5
M36307
1
2
3
4
5
1
2
3
4
5
M36309
1
2
3
4
5
M36310
1
2
3
4
5
M36311
1. Brancher le fil de terre à la cosse située à droite.
120 V : utiliser le fil cavalier jaune (fourni)
pour relier les bornes 1 et 2.
4. Insérer le cavalier :
120 V : utiliser le fil cavalier jaune (fourni)
pour relier les bornes 1 et 4.
3. Brancher le fil sous tension à la borne 5.
2. Brancher le fil neutre à la borne 1 (ou sous
tension pour les systèmes à 240 V).
5. Retirer la vis du fil de terre du châssis.
6. Attacher l’autre extrémité du fil de terre vert aussi près que possible du
robinet de vidange. Retirer le fil coupé.
