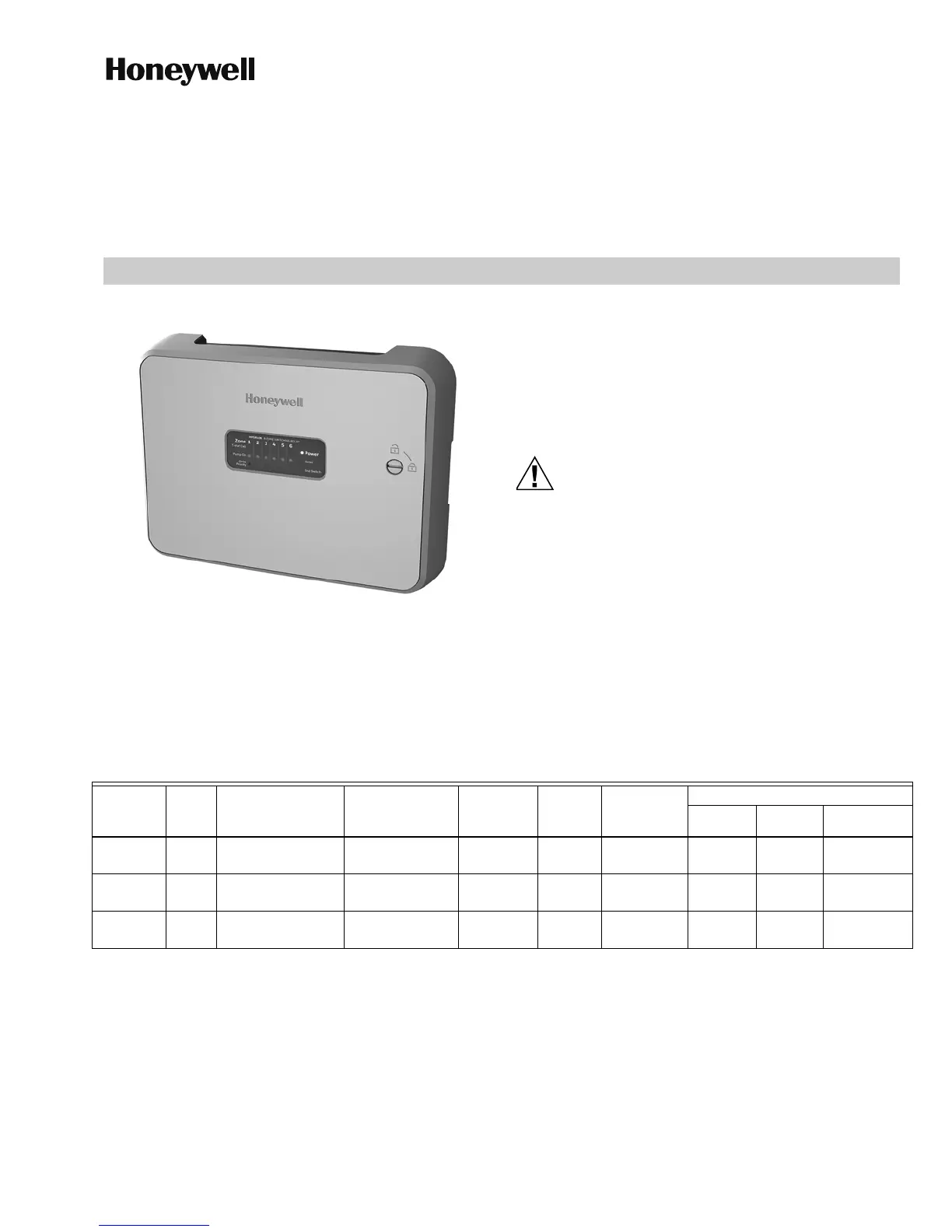

INSTRUCTIONS D’INSTALLATION
HPSR10*
PANNEAU DE RÉGULATEURS DE POMPES
HYDRONIQUE PRO HONEYWELL
CONTENU DE L’EMBALLAGE
• Panneau de régulateurs de pompes de zone
hydronique
• Quincaillerie de montage (3 vis et 3 ancrages muraux)
• 1 fusible de 2 A; 1 fusible de 6 A
• Manuels d’installation (anglais et français)
1. Débranchez l’alimentation électrique avant de
commencer l’installation afin de prévenir les
chocs électriques ou les dommages matériels.
2.
Utilisez uniquement des conducteurs en cuivre.
3. Utilisez uniquement un câble NEC de classe 1
pour tous les raccordements de câblage de
tension secteur. Les câbles de classe 1 doivent
être adaptés à une température d’au moins
75 °C (167 °F).
4. Pour installation par des professionnels
seulement.
SPÉCIFICATIONS DU PANNEAU
Tableau 1.
REMARQUE :
• Tous les raccordements du relais du circulateur, y compris les ZC/ZR, sont adaptés à un rotor bloqué de 30 A et à une
charge nominale de 5 A (1/6 à 1/2 HP en fonction de la technologie) à 120 V c. a. Vérifiez les valeurs sur la plaque du
circulateur afin de vous assurer que le courant nominal n’est pas dépassé.
• Les raccordements de l’interrupteur d’extrémité sont adaptés à du 24 V, 1 A.
• Tous les raccordements du thermostat alimentent une sortie de classe 2 de 24 V.
Modèle Zones Transformateurs Alimentation
Charge
combinée
maximale
Fusible
de la
pompe
Commande
des zones
prioritaires
Boîtier de type 1
Largeur Hauteur Profondeur
HPSR103 3 (1) 24 V 40 VA 120 V c. a.,
60 Hz, 1
15 A 6 A Oui 11-3/4" 8-3/4" 2-1/8"
HPSR104 4 (1) 24 V 40 VA 120 V c. a.,
60 Hz, 1
20 A 6 A Oui 11-3/4" 8-3/4" 2-1/8"
HPSR106 6 (1) 24 V 40 VA 120 V c. a.,
60 Hz, 1
20 A 6 A Oui 11-3/4" 8-3/4" 2-1/8"
