MF3669
R
Rc
W Y G
B D
A C

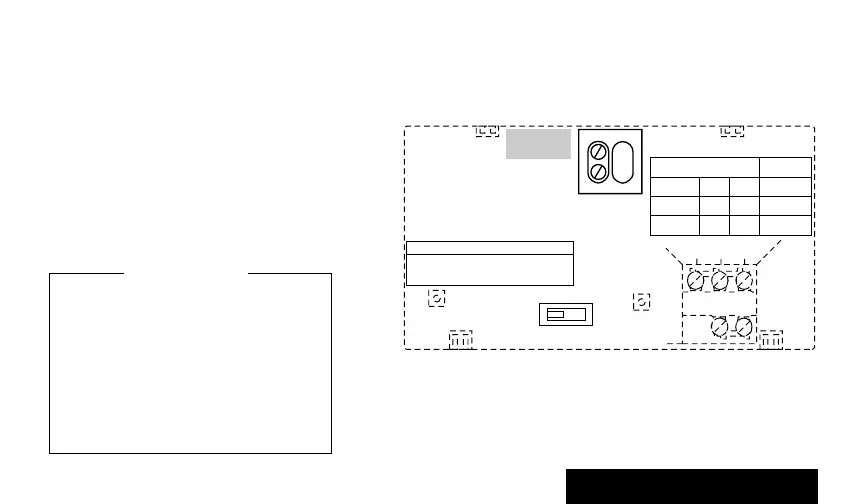

ARRIÈRE DU THERMOSTAT
FOR HIGH EFFICIENCY FURNACE (90%+ AFUE)
SCREW A–OUT 1 TURN
SCREW B–IN
FUEL SWITCH – F POSITION
F
E
FUEL SWITCH
WARM AIR
FURNACE
A–IN
ADJUST SCREWS THROUGH HOLES
TO SELECT OPERATION DESIRED
B–IN
FUEL SWITCH
POSITION
HEATING SYSTEM
ELECTRIC
FURNACE
HOT WATER
BOILER
A–IN
A–OUT
1 TURN
B–IN
B–OUT
1 TURN
E
F
F
ADJUST:
ÉTAPE 5
■■ Le commutateur du ventilateur «FUEL
SAVER» (voir page 17) est réglé en usine à
la position «F». Ce réglage convient à la
plupart des systèmes. Si vous utilisez un
système de chauffage électrique, placer le
commutateur à E. Cette position permettra au
ventilateur de démarrer immédiatement avec
le système de chauffage ou de
refroidissement si la borne G du système est
raccordée.
16
Premièrement, enfoncer les deux vis complètement puis ajuster selon le genre de système:
• Appareil de chauffage à air chaud - régler à la position «Hot Water» (A-out one turn, B-in).
• Appareil de chauffage électrique - laisser à la position «Warm Air» (A - in, B- in).
REMARQUE: Ce thermostat ne possède
pas de réglages pour les systèmes à
vapeur ou à différence de densité. Les
cycles de fonctionnement ne seraient
pas assez longs pour une régulation
précise.
INSTALLATION
17
Réglage du commutateur du ventilateur, au besoin
Étape 6
■■ La durée de marche du thermostat est
réglée en usine pour un système de chauffage
au mazout, au gaz ou à air chaud. Si vous
installez le thermostat avec un autre genre de
système, la durée de marche devra être réglée
en conséquence à l’aide des vis A et B à
l’arrière du thermostat. Le tableau à la page 17
pourra vous servir de guide. La durée de
marche doit être optimisée selon le type de
système afin de minimiser les variations de
température. Régler la vis à «out 1 turn»
signifie tourner la vis 360° dans le sens
antihoraire ou environ un tour complet.
Si vous désirez une plus longue durée de
marche, vous pouvez régler les vis A et/ou B
de la façon suivante:
Réglage des cycles de fonctionnement, au besoin
IMPORTANT
Si vous utilisez un appareil de
chauffage à haut rendement (tel
un système dont la
consommation moyenne de
combustible [AFUE] est de 90 %
ou plus), tourner la vis A 1 tour
vers la gauche et la vis B vers
la droite.
